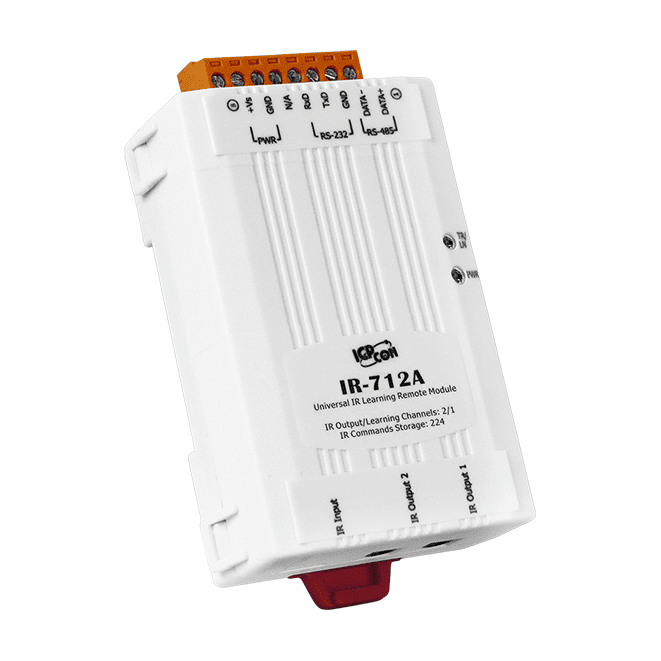

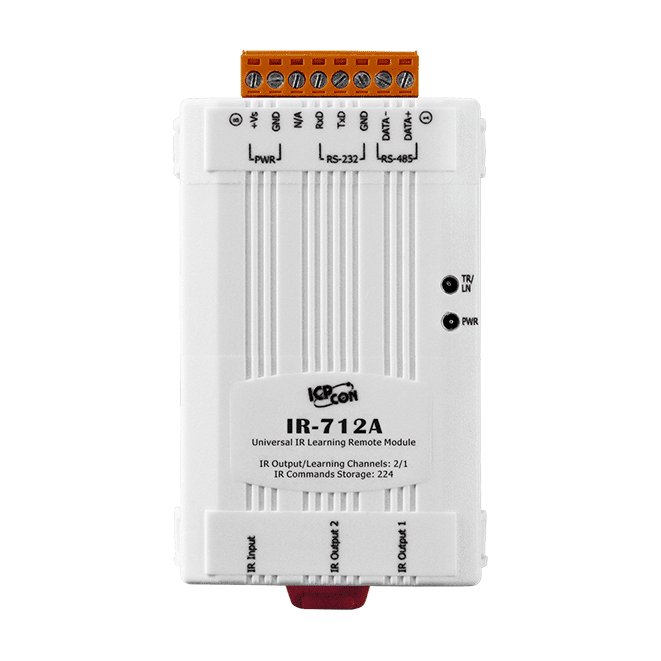

IR-712A Universelles IR-Lernmodul, 2-kanalige IR-Ausgabe, RS-232/RS-485
Universelles IR-Lernmodul mit 2 IR-Ausgängen und einer Kapazität von 224 Befehlen, steuerbar über RS-232 oder RS-485 mit Modbus RTU oder DCON. Im Lieferumfang sind 2x IR-Sendekabel CA-IR-SH2251 enthalten.
- Zwei IR-Ausgangskanäle für die einzelne oder gleichzeitige Steuerung mehrerer Geräte
- Ein IR-Lerneingang mit Unterstützung der Trägerfrequenzen 33, 36, 37, 38, 40 und 56 kHz
- Speicherkapazität für 224 IR-Befehle
- Serielle Schnittstellen RS-232 und RS-485 mit Baudraten von 9600 bis 115200 bps
- Unterstützung von Modbus RTU Slave und DCON-ASCII-Stringbefehlen
- Softwareprogramm und API-Bibliothek für Konfiguration, Lernen, Test und PC-Entwicklung
124,00 € pro Stück
| 1-9 Stück | 124,00 € | |
|---|---|---|
| 10-30 Stück | 121,00 € | −2 % |
| ab 31 Stück | 118,00 € | −5 % |
Produktinformationen "IR-712A Universelles IR-Lernmodul, 2-kanalige IR-Ausgabe, RS-232/RS-485"
Das IR-712A lernt IR-Fernbedienungsbefehle von einer Vielzahl elektronischer Geräte und gibt sie bei Bedarf wieder aus. So können Ingenieure Handfernbedienungen durch ein Gerät ersetzen, das von einem Steuerungssystem angesteuert werden kann. Gelernte Befehle lassen sich im Modul speichern oder zur Wiederverwendung in einer Datei sichern.
Zwei IR-Ausgangskanäle ermöglichen die einzelne oder gleichzeitige Steuerung mehrerer Geräte. Die Befehle werden über RS-232 oder RS-485 mit Modbus RTU Slave oder dem DCON-ASCII-Stringbefehlssatz übermittelt. Dadurch lässt sich das Modul problemlos in einen Modbus-Master wie eine PAC, SPS oder einen PC einbinden.
Ein mitgeliefertes Softwareprogramm deckt Konfiguration, Lernen, Test und Speicherung der IR-Befehle ab. Für die Programmentwicklung auf dem PC steht zudem eine API-Bibliothek zur Verfügung. Diese Bestellnummer enthält 2x IR-Sendekabel CA-IR-SH2251.
Anwendungsbereiche
- Heimunterhaltungsgeräte
- Videokonferenzsysteme
- Überwachungssysteme
- e-Classroom-Dienste
- Lichtszenarien-Steuerung
- Hausautomation und Gebäudeautomation
- ICP-DAS-PC mit IR-Fernbedienungsanwendung
| Product type: | IR learning module |
|---|---|
| Protokoll: | DCON, Modbus RTU |
| Interface: | RS-232, RS-485 |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x TR/LN (IR-Senden/Lernen) 1 x PWR (Power) |
| Infrarot | |
| IR-Lerneingang | 1 Kanal. Unterstützt 6 IR-Trägerfrequenzen: 33, 36, 37, 38, 40, 56 kHz. |
| IR-Ausgangskanäle | 2 Kanäle mit 3,5-mm-Audiobuchse |
| IR-Fernbedienungsbefehle | Kapazität: 224 |
| COM-Anschlüsse | |
| Ports | RS-232 (TxD, RxD, GND) RS-485 (DATA+, DATA-) |
| Baudrate | 9600, 19200, 38400, 57600, 115200 bps |
| Protokoll | Modbus RTU Slave |
| Leistung | |
| Leistungsaufnahme | Standby: 0,6 W Bei Nutzung von 1 IR-Ausgang: 2,3 W Bei Nutzung von 2 IR-Ausgängen: 4 W (max.) |
| Mechanisch | |
| Abmessungen (mm) | 52 x 27 x 93 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
