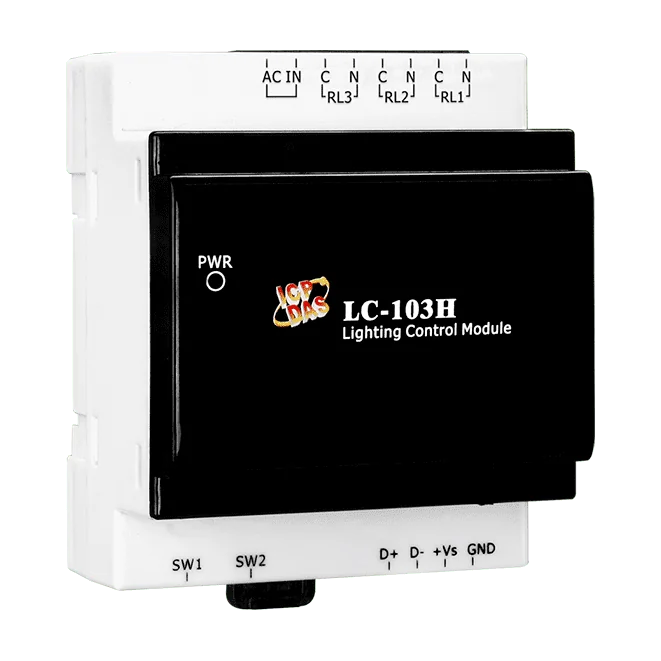

LC-103H Lichtsteuerungsmodul, 1-Kanal AC-Digitaleingang und 3-Kanal-Relaisausgang
DIN-Schienen-Lichtsteuerungsmodul mit einem galvanisch getrennten 90 ~ 240 VAC-Digitaleingang und drei 16 A Form-A-Relaisausgängen, mit RS-485-Unterstützung für Modbus RTU und DCON.
- Drei Leistungsrelais in Form A, 16 A @ 250 VAC oder 16 A @ 30 VDC, zum Schalten von Beleuchtungsstromkreisen
- Unterstützung von Beleuchtungslasten: Glühlampen 40 W/220 VAC x 8 Sätze, LED-Vorschaltgeräte 40 W/220 VAC x 10 Sätze
- Galvanisch getrennter Nassschalt-Digitaleingang, 90 ~ 240 VAC, der die Relaisfolge direkt steuert
- 5000 Vrms Isolation innerhalb des Moduls
- Schutz gegen ±2 kV Surge, ±4 kV Luft-ESD und ±2 kV EFT
- RS-485-Schnittstelle mit Modbus RTU und DCON, 9600 bps, getrennte Adressen je Protokoll über die Hardware-Konfiguration
75,00 € pro Stück
| 1-9 Stück | 75,00 € | |
|---|---|---|
| 10-30 Stück | 73,00 € | −3 % |
| ab 31 Stück | 71,00 € | −5 % |
Produktinformationen "LC-103H Lichtsteuerungsmodul, 1-Kanal AC-Digitaleingang und 3-Kanal-Relaisausgang"
Das LC-103H CR schaltet Beleuchtungslasten direkt über einen netzspannungsführenden Eingang, sodass ein Ingenieur eine einfache Relaisfolge ohne übergeordneten Host-Controller aufbauen kann. Sein einzelner galvanisch getrennter AC-Digitaleingang steuert drei Leistungsrelais, jeweils ein Schließer-Kontakt (Form A, SPST N.O.) mit 16 A bei 250 VAC oder 30 VDC. Der Betrieb erfolgt lokal, für die Steuerung der Relaiskanäle ist keine Software erforderlich.
Das Modul eignet sich für Lampen und elektronische Vorschaltgeräte mit Nennwerten von 40 W bei 220 VAC für bis zu 8 Sätze Glühlampen oder 10 Sätze LED-Vorschaltgeräte. Der Schutz umfasst 5000 Vrms Isolation innerhalb des Moduls, ±2 kV Surge- und EFT-Festigkeit an der Versorgung sowie ±2 kV Kontakt- und ±4 kV Luft-ESD.
Wenn Fernsteuerung oder Zustandsüberwachung benötigt werden, unterstützt die RS-485-Schnittstelle Modbus RTU und DCON mit 9600 bps, N, 8, 1. Für jedes Protokoll können über die Hardware-Konfiguration getrennte Adressen eingestellt werden. Das Modul wird mit 10 ~ 30 VDC versorgt, nimmt maximal 0,5 W auf und wird auf einer DIN-Schiene montiert.
Anwendungen
- Lichtsteuerung in der Gebäudeautomation
- Beleuchtungsstromkreise in der Hausautomation
- Schalten von Glühlampen- und LED-Vorschaltgerätelasten
| Product type: | Lighting control module |
|---|---|
| Protokoll: | DCON, Modbus RTU |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Relay outputs: | 3 |
| Ports: | 1 |
| Isolation: | 5000 Veff |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Software | |
|---|---|
| Funktion | Lokale und ferngesteuerte direkte Relais-Steuerung EIN/AUS sowie Fernstatusüberwachung |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±2 kV für Versorgung |
| ESD (IEC 61000-4-2) | ±2 kV Kontakt für jede Klemme ±4 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±2 kV für Versorgung |
| LED-Anzeigen | |
| Status | 1 LED als Betriebsanzeige |
| Digitaleingang | |
| Kanäle | 1 |
| Typ | Nasskontakt, 90 ~ 240 VAC |
| Spannungspegel EIN | 65 VAC |
| Spannungspegel AUS | 56 VAC |
| Isolation | 5000 Veff |
| Eingangsimpedanz | 68 KΩ, 1 W |
| Relaisausgang | |
| Kanäle | 3 |
| Typ | Leistungsrelais, Form A (SPST N.O.) |
| Kontaktbelastbarkeit | 16 A bei 250 VAC oder 16 A bei 30 VDC |
| Betätigungszeit | 10 ms max. |
| Abfallzeit | 5 ms max. |
| Elektrische Lebensdauer | 120.000 Betätigungen |
| Mechanische Lebensdauer | 5.000.000 Betätigungen |
| Anwendungsspezifikation | (1).Glühlampe: 40 W/ 220 VAC * 8 Sätze (2).LED (elektronisches Vorschaltgerät): 40 W/ 220 VAC * 10 Sätze |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 9600 bps |
| Datenformat | (N, 8, 1) |
| Protokoll | Modbus RTU/DCON |
| Leistung | |
| Eingangsbereich | 10 ~ 30 VDC |
| Leistungsaufnahme | 0,5 W max. |
| Mechanisch | |
| Abmessungen (mm) | 72 x 100 x 59 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75°C |
| Lagertemperatur | -30 ~ +75°C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
