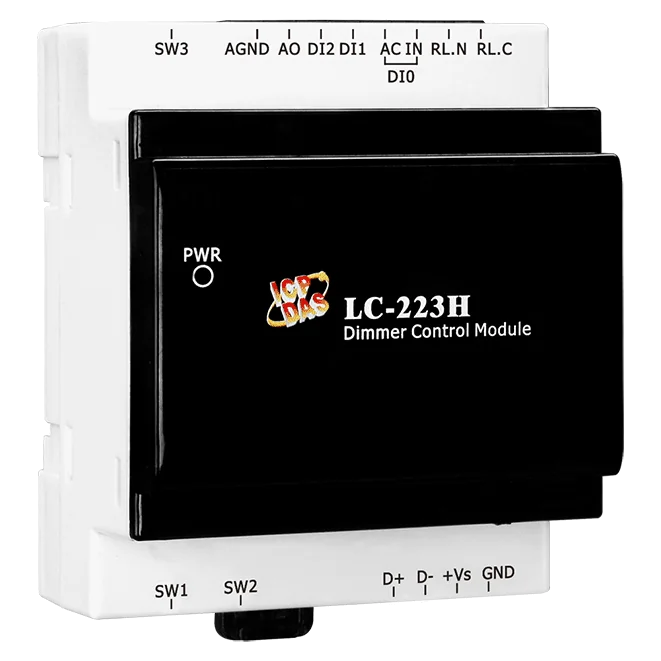

LC-223H Dimmer-Steuermodul, 1-Kanal Analogausgang, 2-Kanal Trockenkontakt-Eingang
Hutschienen-Dimmer-Steuermodul mit galvanisch getrenntem Analogausgang, 16-A-Leistungsrelais und Trockenkontakt-Auslösern für Vorschaltgerät-Beleuchtung. Unterstützt Modbus RTU und DCON über RS-485.
- Galvanisch getrennter Analogausgang zum Dimmen: 0 bis 20 mA, 4 bis 20 mA, 0 bis 10 V oder 1 bis 10 V
- Leistungsrelais-Ausgang (Form A, SPST-Schließer) mit 16 A ohmscher Belastbarkeit zum Schalten des Vorschaltgeräts
- Zwei Trockenkontakt-Eingänge lösen schrittweises Dimmen von 10 % bis 100 % ohne übergeordnete Steuerung aus
- Nasskontakt-Eingang (65 bis 240 VAC) für Helligkeitsregelung über Wandschalter
- Modbus-RTU- und DCON-Protokolle über einen RS-485-Port, 1200 bis 115200 bps
- Programmierbare Einschalt- und Sicherheitswerte für den Relaisausgang
112,00 € pro Stück
| 1-9 Stück | 112,00 € | |
|---|---|---|
| 10-30 Stück | 109,00 € | −3 % |
| ab 31 Stück | 107,00 € | −4 % |
Produktinformationen "LC-223H Dimmer-Steuermodul, 1-Kanal Analogausgang, 2-Kanal Trockenkontakt-Eingang"
LC-223H CR ist ein Lichtsteuermodul zur Hutschienenmontage für dimmbare Vorschaltgeräte. Ein galvanisch getrennter Analogausgang (0 bis 20 mA, 4 bis 20 mA, 0 bis 10 V oder 1 bis 10 V) stellt die Helligkeit ein, während ein Leistungsrelais das Vorschaltgerät ein- und ausschaltet. Die Dimmung kann über RS-485 durch eine übergeordnete Steuerung oder über lokale Eingänge erfolgen und eignet sich damit sowohl für vernetzte als auch für eigenständige Beleuchtungskreise.
Zwei Trockenkontakt-Eingänge können die Ausgangsstufe ohne übergeordnete Steuerung schrittweise durch die Helligkeitsfolge von 10 % bis 100 % schalten. Ein Nasskontakt-Eingang (65 bis 240 VAC) unterstützt einen herkömmlichen Wandschalter zur Helligkeitsregelung. Die Kommunikation erfolgt über Modbus RTU oder DCON mit 1200 bis 115200 bps, wobei über die Hardwarekonfiguration unterschiedliche Adressen vergeben werden können.
- Glühlampen: 40 W/220 VAC, bis zu 8 Sätze
- LED-Elektronikvorschaltgeräte: 40 W/220 VAC, bis zu 10 Sätze
- Relaiskontakt-Belastbarkeit: 16 A ohmsche Last
- Galvanische Trennung im Modul: 2500 VDC, mit 4 kV ESD- und 2 kV Surge-Schutz
Anwendungen
- Dimmen von Leuchtstofflampen und elektronischen Vorschaltgeräten
- Lichtsteuerung in der Gebäudeautomation
- Helligkeitsregelung über Wandschalter und Trockenkontakte
- Von einer Steuerung über RS-485-Netzwerke gesteuerte Beleuchtung
| Product type: | Dimmer control module |
|---|---|
| Protokoll: | DCON, Modbus RTU |
| Interface: | RS-485 |
| Digital inputs: | 2 dry, 1 wet |
| Relay outputs: | 1 |
| Analog outputs: | 1 |
| Ports: | 1 |
| Isolation: | 2500 VDC |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | 72 x 100 x 59 mm |
Technische Daten
| Isolation | |
|---|---|
| Isolation zwischen Modulen | 2500 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Versorgung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±4 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±2 kV für Versorgung |
| LED-Anzeigen | |
| Status | 1 LED als Betriebsanzeige |
| Analogausgang | |
| Kanäle | 1 |
| Typ | 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 10 V, 1 ~ 10 V |
| Auflösung | 12-Bit |
| Genauigkeit | ±0,1 % des Endwerts |
| DA-Ausgang Reaktionszeit | 10 ms |
| Spannungsausgangsfähigkeit | 20 mA |
| Strombelastungswiderstand | 450 Ω |
| Digitaleingang | |
| Kanäle | Potentialfreier Kontakt: 2 für den Dimm-Auslöser Potentialbehafteter Kontakt: 1 für die Wandschalter-Steuerung |
| Typ | Potentialfreier + potentialbehafteter Kontakt |
| Spannungspegel EIN | Nass: 65 VAC ~ 240 VAC Trocken: gegen GND geschlossen |
| Spannungspegel AUS | Nass: 58 VAC max. Trocken: offen |
| Relaisausgang | |
| Kanäle | 1 |
| Typ | Leistungsrelais, Form A (SPST N.O.) |
| Kontaktbelastbarkeit | 16 A (ohmsche Last) (1) 250 VAC (empfohlener Betriebsstrom 1,5 A) |
| Betätigungszeit | 10 ms max. |
| Abfallzeit | 5 ms max. |
| Elektrische Lebensdauer | 120.000 Betätigungen |
| Mechanische Lebensdauer | 5.000.000 Betätigungen |
| Einschaltwert | Ja, programmierbar |
| Sicherer Wert | Ja, programmierbar |
| Anwendungsspezifikation | (1).Glühlampe: 40 W/220 VAC * 8 Sätze (2).LED (elektronisches Vorschaltgerät): 40 W/220 VAC * 10 Sätze |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1) |
| Protokoll | DCON, Modbus RTU |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 1,5 W max. |
| Stromversorgung über Klemmenblock | Ja, 10 ~ 30 VDC |
| Mechanisch | |
| Abmessungen (mm) | 72 x 100 x 59 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75°C |
| Lagertemperatur | -30 ~ +80°C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
