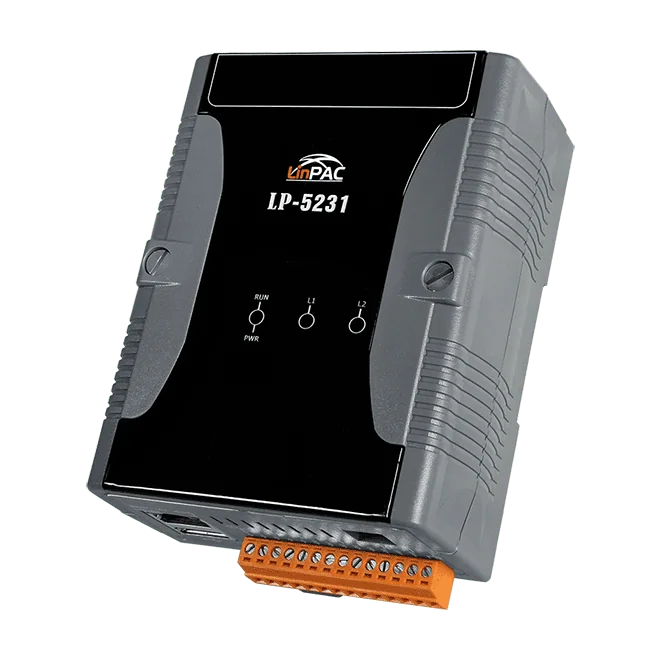

LP-5231 Linux-basierte PAC mit Cortex-A8 1 GHz CPU und XV-Board-Erweiterung
Linux-basierte PAC mit 1-GHz-Cortex-A8-CPU, 512 MB RAM, 10/100/1000-Ethernet-Anschluss, vier seriellen Schnittstellen und XV-Board-I/O-Erweiterungsbus für die Steuerung auf der DIN-Schiene.
- 1-GHz-Cortex-A8-CPU mit Linux-Kernel 3.2.14 und Echtzeitfähigkeit
- 512 MB DDR3-SDRAM und 512 MB Flash, mit microSD-Speicher
- 10/100/1000-Mbit/s-Ethernet-Anschluss plus vier serielle Schnittstellen (RS-232/485)
- Ein RS-485-Anschluss mit 2500 VDC galvanisch getrennt
- I/O-Erweiterungsbus (XV-Board) zum Anschluss von I/O-Modulen
- 64-Bit-Hardware-Seriennummer für den Softwarekopierschutz
Dieser Artikel wird je Auftrag kalkuliert. Nennen Sie uns die Menge, wir antworten mit Preis und Lieferzeit.
Angebot anfragen
Nicht mehr verfügbar
Produktinformationen "LP-5231 Linux-basierte PAC mit Cortex-A8 1 GHz CPU und XV-Board-Erweiterung"
LP-5231 CR ist eine LinPAC-Automatisierungssteuerung mit einem 1-GHz-Cortex-A8-Prozessor und Linux-Kernel 3.2.14. Sie eignet sich für Ingenieure, die eine Linux-Plattform mit Echtzeitfähigkeit für zeitkritische Regelungs- und Datenverarbeitungsaufgaben benötigen, unterstützt durch ein SDK mit GCC-basierter Toolchain und LinPAC-Bibliotheken.
Die Steuerung bietet 512 MB DDR3-SDRAM, 512 MB Flash und einen microSD-Steckplatz (4-GB-Karte im Lieferumfang, microSDHC bis 32 GB unterstützt) für Programme, Images und Daten. Ein 64-KB-FRAM stellt nichtflüchtigen Speicher bereit, und eine Echtzeituhr sowie ein doppelter Watchdog-Timer unterstützen einen robusten Betrieb.
Die Konnektivität umfasst einen 10/100/1000-Base-TX-Ethernet-Anschluss, vier serielle Schnittstellen (RS-232 und RS-485, davon ein RS-485-Anschluss mit 2500 VDC galvanisch getrennt), einen USB-2.0-Host-Anschluss und einen VGA-Ausgang bis 1280 x 1024. Der XV-Board-Erweiterungsbus ergänzt I/O, das Gerät wird auf DIN-Schiene montiert und hat einen Versorgungseingang von +12 VDC bis +48 VDC.
Anwendungen
- Dezentrale Steuerung mit Linux-basierter Anwendungslogik
- Kommunikation mit mehreren seriellen Geräten
- Zeitkritische und leistungsintensive Automatisierungsaufgaben
- Fernzugriff und Verwaltung über Web-, SFTP- und SSH-Dienste
| Product type: | PAC |
|---|---|
| Interface: | Ethernet, RS-232/485, USB 2.0 host, VGA, XV-Board |
| Ports: | 6 |
| Isolation: | 2500 VDC (one RS-485 port) |
| Power input: | +12 VDC ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| Software | |
|---|---|
| BS | Linux-Kernel 3.2.14 |
| Service | SFTP-Server, Webserver, SSH |
| SDK | LinPAC SDK (GCC-basierte Toolchain und LinPAC-Bibliotheken) |
| Haupteinheit | |
| CPU | Cortex-A8, 1 GHz |
| 64-Bit-Hardware-Seriennummer | Ja, für Software-Kopierschutz |
| Systemspeicher | 512 MB DDR3 SDRAM |
| Lagerung | • Flash 512 MB • microSD-Steckplatz mit einer 4-GB-microSD-Karte (unterstützt microSDHC-Karten bis 32 GB) |
| Nichtflüchtiger Speicher | FRAM 64 KB |
| Echtzeituhr | Ja (Sekunden, Minuten, Stunden, Wochentag, Monat, Jahr) |
| Watchdog-Timer | Ja, Duale Watchdog-Zeitüberwachung |
| Anzeige | |
| Signal | VGA (Analog RGB) |
| Auflösung | Up to 1280 x 1024 |
| LED-Anzeigen | |
| Status | 1 x Versorgung 1 x Run 2 x programmierbar |
| I/O-Erweiterung | |
| I/O-Typ | XV-Board |
| HMI | |
| Drehschalter | Ja (0 ~ 9) |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100/1000 Base-TX |
| COM-Anschlüsse | |
| Ports | 1 x RS-232 (Konsole, nicht galvanisch getrennt) 1 x RS-232, nicht galvanisch getrennt 1 x RS-485, nicht galvanisch getrennt 1 x RS-485 (2500 VDC, galvanisch getrennt) |
| USB | |
| Ports | 1 |
| Spezifikation | USB 2.0 (Host) |
| Leistung | |
| Eingangsbereich | +12 VDC ~ +48 VDC |
| Leistungsaufnahme | 4.8 W |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 91 x 132 x 52 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +80 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
