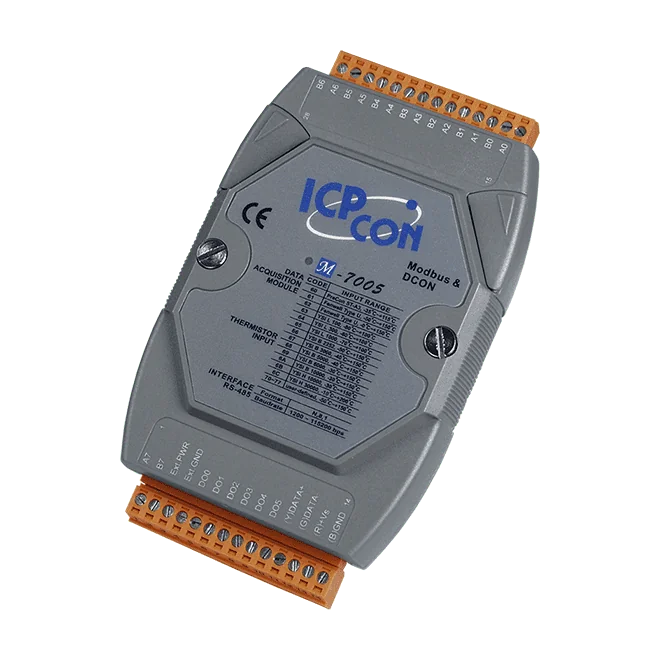

M-7005-G CR 8-Kanal-Thermistor-Eingangs- und DO-Modul, Modbus RTU/DCON
8-Kanal-Thermistor-Eingangsmodul mit sechs digitalen Open-Collector-Ausgängen in Senkenschaltung für Alarme, angebunden über RS-485 mit Modbus RTU oder DCON. Graues Gehäuse, Hutschienenmontage.
- Acht Thermistoreingänge mit individueller Kanalkonfiguration
- Benutzerdefinierte Thermistortypen über Steinhart-Koeffizienten
- Drahtbrucherkennung an jedem Eingangskanal
- Sechs digitale Open-Collector-Ausgänge in Senkenschaltung (NPN) für Alarmausgaben, bis 650 mA pro Kanal
- 3000 VDC Modul-interne Isolation und 120 VDC Überspannungsschutz der Thermistoreingänge
- Ein RS-485-Port mit Unterstützung für Modbus RTU und DCON, softwareseitig wählbar
271,00 € pro Stück
| 1-9 Stück | 271,00 € | |
|---|---|---|
| 10-30 Stück | 263,00 € | −3 % |
| ab 31 Stück | 257,00 € | −5 % |
Produktinformationen "M-7005-G CR 8-Kanal-Thermistor-Eingangs- und DO-Modul, Modbus RTU/DCON"
M-7005-G CR ist ein Fernwirk-I/O-Modul für die Hutschienenmontage zur Temperaturmessung mit Thermistoren. Jeder der acht Eingangskanäle lässt sich einzeln konfigurieren, sodass auf einem Modul unterschiedliche Thermistortypen nebeneinander betrieben werden können. Integriert sind gängige Standard-Thermistorkennlinien; passt eine Standardkennlinie nicht zum Sensor, lassen sich benutzerdefinierte Typen durch Eingabe der Steinhart-Koeffizienten anlegen.
Für Alarmmeldungen stehen sechs digitale Open-Collector-Ausgänge in Senkenschaltung (NPN) zur Verfügung, deren Einschalt- und Sicherheitswerte programmierbar sind. Die Drahtbrucherkennung an den Eingängen hilft, unterbrochene Sensorleitungen zu identifizieren. Die Modul-interne Isolation beträgt 3000 VDC, die Thermistoreingänge sind bis 120 VDC überspannungsgeschützt, was sich für Anlagen mit anspruchsvollen elektrischen Bedingungen eignet.
Die Kommunikation erfolgt über einen einzelnen RS-485-Port, der softwareseitig auf Modbus RTU oder DCON umgestellt werden kann, mit Baudraten von 1200 bis 115200 bps. Das Modul verfügt über einen programmierbaren Dual-Watchdog zur Überwachung von Modul und Kommunikation. Diese graue Gehäusevariante teilt sich die Hardware-Spezifikationen mit dem I-7005.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüftechnik
| Product type: | Remote I/O module |
|---|---|
| Protokoll: | DCON, Modbus RTU |
| Interface: | RS-485 |
| Digital outputs: | 6 |
| Analog inputs: | 8 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Gray |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| Isolation zwischen Modulen | 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme |
| Surge (IEC 61000-4-5) | ±0,5 kV für Netzleitung |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Analogeingang | |
| Kanäle | 8 |
| Typ | Thermistor |
| Sensortyp | Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, benutzerdefiniert |
| Widerstandsmessung | max. 200 kΩ |
| Auflösung | 16-Bit |
| Genauigkeit | ±0,1 % des Endwerts |
| Abtastrate | 8 Hz (gesamt) |
| Überspannungsschutz | 120 VDC |
| Individuelle Kanalkonfiguration | Ja |
| Erkennung von Drahtbruch | Ja |
| Digitalausgang | |
| Kanäle | 6 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +3,5 ~ +50 VDC |
| Laststrom | 650 mA/Kanal |
| Überspannungsschutz | 60 VDC |
| Überlastschutz | 1.4 A |
| Kurzschlussschutz | Ja |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokoll | Modbus RTU, DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | 1.3 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
