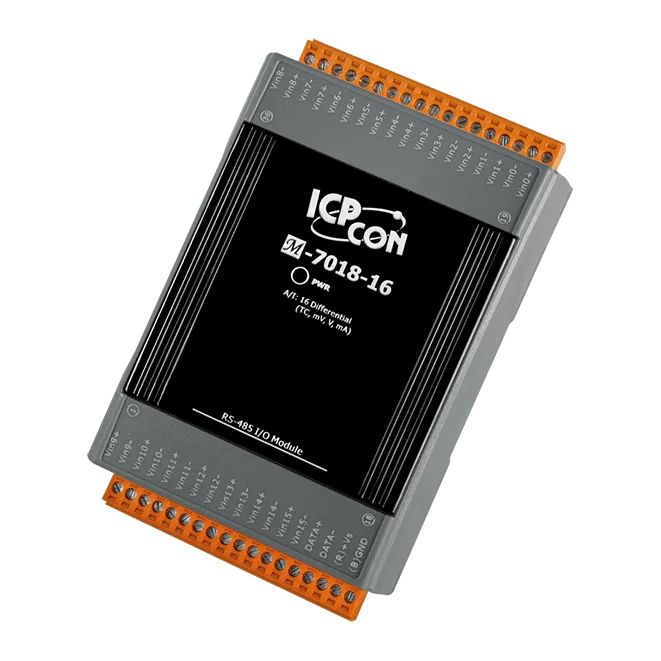

M-7018-16-G 16-ch Thermoelement-Eingangsmodul, DCON und Modbus RTU
Differenzielles Analogeingangsmodul mit 16 Kanälen für Thermoelement-, Spannungs- und Stromsignale, mit RS-485-Kommunikation über DCON oder Modbus RTU. Ausführung mit grauem Gehäuse.
- 16 differenzielle Analogeingänge für Spannungs-, Strom- und Thermoelementsignale
- Thermoelementtypen J, K, T, E, R, S, B, N und C, mit kanalindividueller Leitungsbrucherkennung
- Spannungsbereiche von ±15 mV bis ±2,5 V sowie Strombereiche 0 bis +20 mA, +4 bis +20 mA und ±20 mA
- Überspannungsschutz von ±30 VDC und 3000 VDC Isolation innerhalb des Moduls
- Integrierter dualer Watchdog für Modul und Kommunikation, mit einstellbarem CJC-Offset
- 1 x RS-485-Port mit Unterstützung für DCON und Modbus RTU, 1200 bis 115200 bps
324,00 € pro Stück
| 1-9 Stück | 324,00 € | |
|---|---|---|
| 10-30 Stück | 308,00 € | −5 % |
| ab 31 Stück | 292,00 € | −10 % |
Produktinformationen "M-7018-16-G 16-ch Thermoelement-Eingangsmodul, DCON und Modbus RTU"
M-7018-16-G CR ist ein differenzielles Analogeingangsmodul mit 16 Kanälen für Ingenieure, die Thermoelement-, Spannungs- und Stromsignale über ein RS-485-Netzwerk erfassen müssen. Jeder Kanal lässt sich für einen Bereich von ±15 mV bis ±2,5 V oder für Stromeingang 0 bis +20 mA, +4 bis +20 mA oder ±20 mA konfigurieren. Zehn Thermoelementtypen werden unterstützt, darunter J, K, T, E, R, S, B, N und C.
Das Modul eignet sich für Messaufgaben, bei denen die kanalindividuelle Fehlererkennung wichtig ist. Für Thermoelementeingänge steht eine Leitungsbrucherkennung zur Verfügung, und das Modul verträgt Überspannungen von bis zu ±30 VDC. Schutz vor elektrostatischer Entladung und die Isolation zwischen Modul und Umgebung helfen ihm, auch unter anspruchsvollen Einbaubedingungen zuverlässig zu arbeiten. Der integrierte duale Watchdog, der Modul und Kommunikation überwacht, unterstützt den zuverlässigen Betrieb ohne Bedienpersonal.
Diese Variante mit grauem Gehäuse kommuniziert über einen RS-485-Port wahlweise mit DCON oder Modbus RTU, mit wählbaren Baudraten von 1200 bis 115200 bps. Es wird auf einer DIN-Hutschiene montiert und wird mit +10 bis +30 VDC versorgt, mit Verpolungsschutz.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Analogeingänge: | 16 |
|---|---|
| Betriebstemperatur: | -25 ~ +75 °C |
| Gehäuse: | Graue Abdeckung |
| Montage: | DIN-Schiene |
| Produkttyp: | Analogeingangsmodul |
| Protokoll: | DCON, Modbus RTU |
| Schnittstelle: | RS-485 |
| Stromeingang: | +10 ~ +30 VDC |
| Ports: | 1 |
| Isolation: | 3000 VDC |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| Isolation zwischen Modulen | 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme |
| Surge (IEC 61000-4-5) | ±2 kV für Stromversorgungsleitung |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Analogeingang | |
| Kanäle | 16 differenziell |
| Typ | Spannung Strom Thermoelement |
| Sensortyp | Thermoelement: J, K, T, E, R, S, B, N, C |
| Bereich | Spannung: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Strom: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (optionalen externen 125-Ω-Widerstand erforderlich) |
| Auflösung | 16-Bit |
| Genauigkeit | ±0,1 % des Endwerts |
| Abtastrate | 10 Hz (gesamt) |
| Eingangsimpedanz | > 400 kΩ |
| Gleichtaktspannungsschutz | 25 VDC |
| Überspannungsschutz | ±30 VDC |
| Erkennung von Drahtbruch | Nur für Thermoelement |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokoll | Modbus RTU, DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | 0.5 W |
| Mechanisch | |
| Abmessungen (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Anmelden
Zubehör
2AB125R ist ein DIP-Widerstand mit 125 Ohm, einer engen Toleranz von 0,1 % und einer Nennleistung von 1/4 W. Die Metallschicht-Bauweise ergibt einen Temperaturkoeffizienten von 50 ppm/℃, was sich für Schaltungen eignet, in denen ein stabiler, genau definierter Widerstandswert wichtig ist.Ingenieure wählen dieses Bauteil typischerweise, wenn ein präziser fester Wert auf einer Leiterplatte im DIP-Format benötigt wird. Die RoHS-Zertifizierung ist relevant, wo konforme Bauteile vorgeschrieben sind.Widerstand: 125 OhmToleranz: 0,1 %Nennleistung: 1/4 WTemperaturkoeffizient: 50 ppm/℃
Ähnliche Produkte
Das M-7018-G CR ist ein Remote-I/O-Modul für die Hutschienenmontage mit acht differenziellen analogen Eingangskanälen. Es akzeptiert Spannungs-, Strom- oder Thermoelementsignale über dieselbe Hardware. Die Messwerte werden über einen einzigen RS-485-Anschluss übertragen. Das Modul eignet sich daher für die verteilte Messtechnik in Schaltschränken und an Maschinen, wo bereits ein serielles Netzwerk vorhanden ist.Jeder Kanal unterstützt eine große Auswahl an Thermoelementtypen (J, K, T, E, R, S, B, N und C) sowie verschiedene Spannungs- und Strombereiche mit 16-Bit-Auflösung. Die Trennung zwischen den Kanälen sowie zwischen Modul und Bus beträgt 3000 VDC. Zusammen mit 4 kV ESD-Schutz an jeder Klemme ermöglicht dies den Betrieb in elektrisch störanfälligen industriellen Umgebungen.Modbus RTU und DCON sind softwareseitig auswählbar. Das Modul verfügt außerdem über einen programmierbaren Watchdog zur Überwachung von Modul und Kommunikation. Typische Einsatzbereiche sind:GebäudeautomationFabrik- und MaschinenautomatisierungFernwartung und FerndiagnosePrüfeinrichtungenAnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFernდiagnosePrüfeinrichtungen

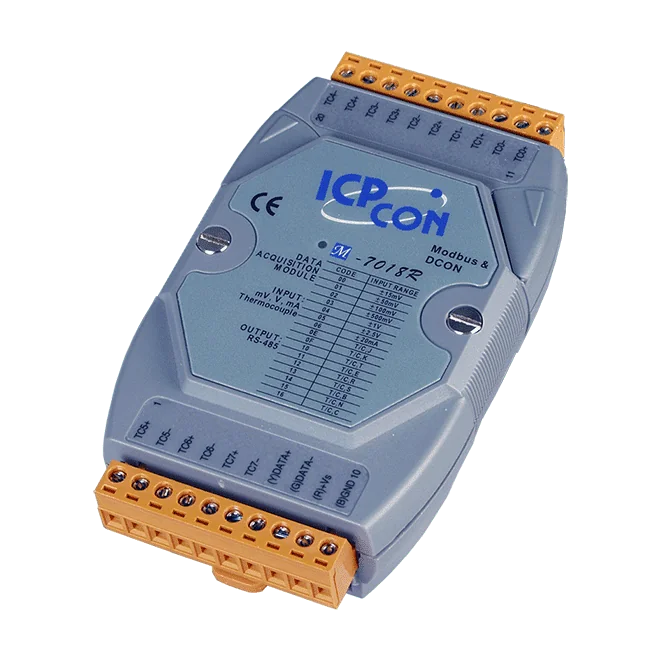

Das M-7018R-G ist ein RS-485-Analogeingangsmodul mit acht differenziellen Kanälen zur Messung von Thermoelement-, Spannungs- und Stromsignalen. Es eignet sich für Ingenieure, die Temperatursensoren auslesen und Prozesssignale auf einem vernetzten Hutschienenmodul verarbeiten möchten; das Protokoll Modbus RTU oder DCON wird softwareseitig gewählt.Warum das M-7018R-G: Die R-Variante bietet einen hohen Eingangsschutz mit einer Überspannungsfestigkeit bis 240 Vrms und einem Schutz gegen Gleichtaktspannungen von 200 VDC. Die Drahtbrucherkennung für Thermoelementkanäle ist softwareseitig wählbar, was hilft, defekte Sensorverkabelung zu identifizieren. Die graue Gehäuseversion ist die von diesem Angebot abgedeckte Bestelloption.Die Kanäle können einzeln konfiguriert werden. Das Modul bietet eine Potenzialtrennung von 3000 VDC zwischen den internen Schaltkreisen, einen ESD-Schutz von 4 kV an jeder Klemme sowie einen integrierten Dual-Watchdog zur Überwachung von Modul und Kommunikation. Es ist für den Betrieb von -25 ~ +75 °C ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

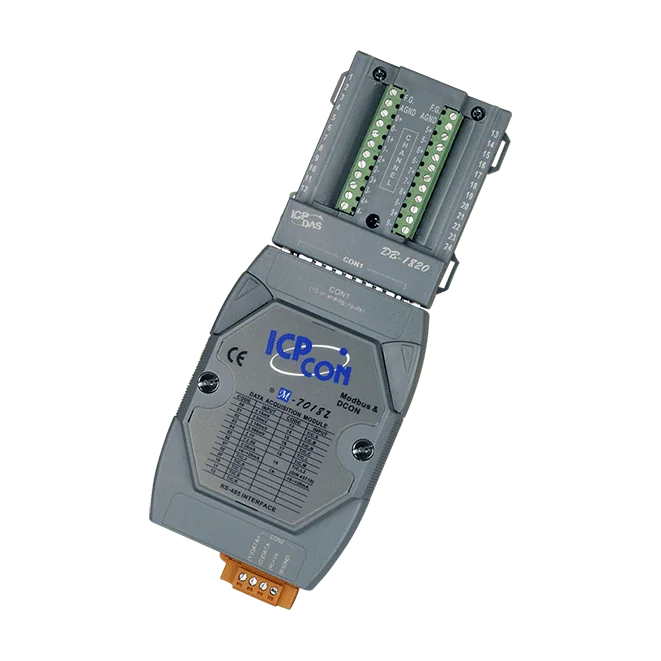

10-Kanal-Thermoelement-Eingangsmodul mit DCON- und Modbus-Protokollen (graues Gehäuse). Enthält die Tochterplatine DB-1820 und die Kunststoff-DIN-Schiene (4PAPP-006-G).

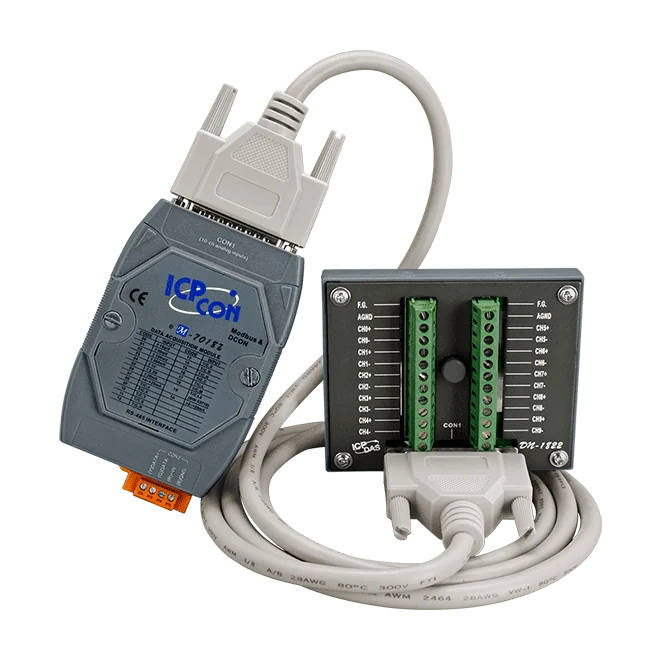

10-Kanal-Thermoelement-Eingangsmodul mit DCON- und Modbus-Protokollen (graues Gehäuse). Im Lieferumfang enthalten: DN-1822 Tochterplatine, CA-252518D-1 Kabel, 1,8 m, und DIN-Schiene aus Kunststoff (4PAPP-006-G).
