M12A-5P-IP68 M12-A-Kodierung 5-polig Steckverbinder Buchse (Montagestecker)

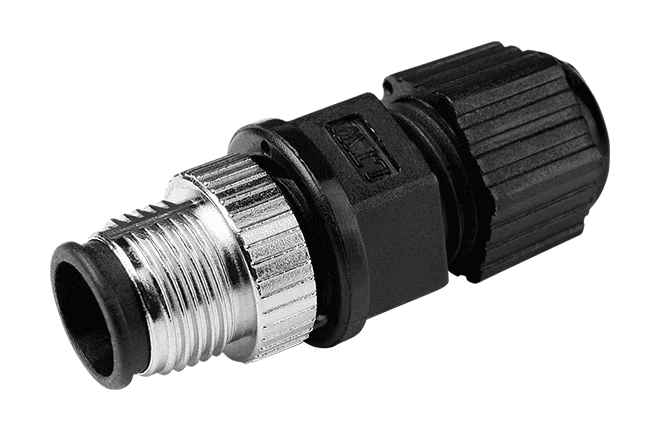

4-poliger M12-D-kodierter Montagesteckverbinder-Stecker (Stift).

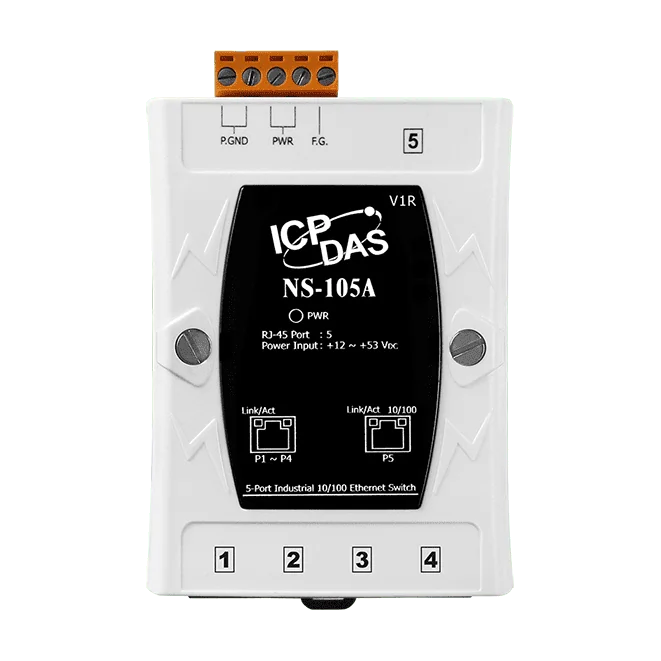

Der NS-105A CR ist ein unmanaged 5-Port-Industrie-Ethernet-Switch zum Anschluss von bis zu fünf Arbeitsstationen oder Geräten über 10/100Base-TX. Jeder Port handelt Geschwindigkeit zwischen 10 Mbit/s und 100 Mbit/s sowie den Flusskontrollmodus automatisch aus, und Auto-MDI/MDI-X ermöglicht den Einsatz von geraden oder gekreuzten Kabeln ohne Konfiguration.Store-and-Forward-Switching mit IEEE 802.3x und Back-Pressure-Flusskontrolle eignet sich für Ingenieure, die einen einfachen, kompakten Switch auf einer Hutschiene benötigen. Jeder Port verfügt über Aktivitäts-, Link- und Datenraten-LEDs zur Fehlersuche, und die geschirmten RJ-45-Buchsen sind für jeden Port vorhanden.Der Switch akzeptiert einen weiten Eingangsbereich von +12 VDC bis +53 VDC und verfügt über Verpolschutz, Soft-Start-Funktion, Überlastschutz sowie Schutz vor Unter- und Überspannung. Er ist für Betriebstemperaturen von -40 °C bis +75 °C ausgelegt und wird in einem schlanken Kunststoffgehäuse mit den Abmessungen 76 x 118 x 38 mm geliefert.AnwendungenAnschluss von bis zu fünf Arbeitsstationen oder Geräten in industriellen Ethernet-NetzwerkenKompakte Hutschienen-Installationen, bei denen ein weiter DC-Versorgungsspannungsbereich benötigt wird

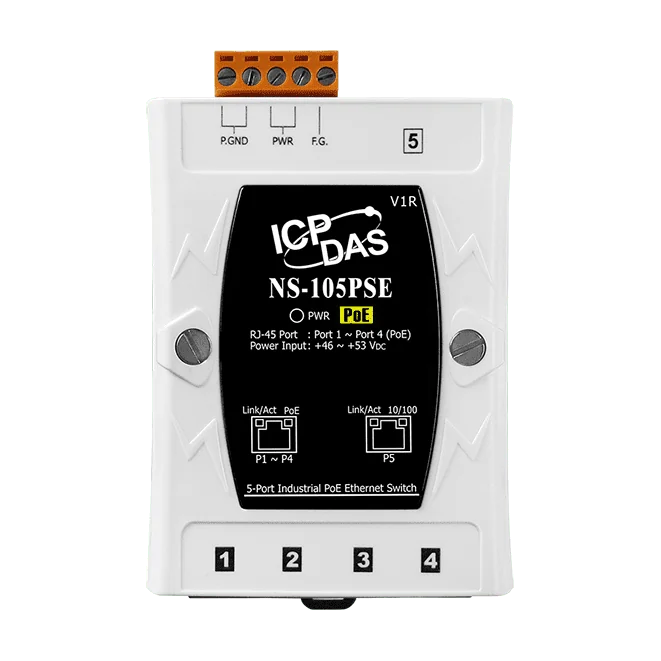

Der NS-105PSE zentralisiert die Energieversorgung von Ethernet-verbundenen Geräten. Vier seiner fünf RJ-45-Ports arbeiten als Stromeinspeiseeinrichtung (Power Sourcing Equipment) nach IEEE 802.3af. Dadurch können PoE-fähige Geräte über dasselbe Kabel versorgt werden, das auch ihre Daten führt, ohne eine separate lokale Stromversorgung an jedem Gerät.Jeder PoE-Kanal liefert bis zu 15,4 W, mit automatischer Erkennung und Energiemanagement. Der Switch arbeitet mit Store-and-Forward-Switching in Leitungsgeschwindigkeit, IEEE 802.3x-Flusskontrolle und einer MAC-Tabelle mit 2048 Einträgen. Er ist für eine Minute mit 1500 Vrms galvanisch getrennt. Das Kunststoffgehäuse ist für die Hutschienenmontage ausgelegt und für den Betrieb von -40 °C bis +75 °C freigegeben.Vier PoE-PSE-Ports, jeweils bis zu 15,4 W, zur Versorgung von IEEE-802.3af-konformen GerätenUnmanaged Switching über fünf 10/100Base-TX-RJ-45-PortsWeiter Eingangsbereich +46 bis +55 VDC mit VerpolungsschutzKompaktes Hutschienengehäuse, 76 x 118 x 38 mm (B x L x H)AnwendungenZentrale Energieverteilung an PoE-versorgte Geräte über EthernetIndustrielle Ethernet-Netzwerke mit PoE-versorgten Endgeräten

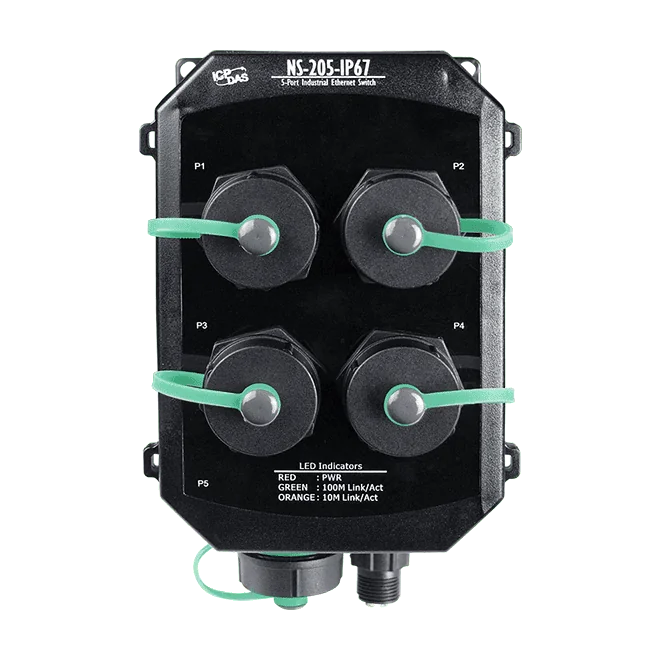

Der NS-205-IP67 ist ein unmanaged Ethernet-Switch mit fünf Ports für Industrienetzwerke in rauen Umgebungen. Sein Gehäuse besitzt die Schutzart IP67, und die RJ-45-Anschlüsse sind für zuverlässige Verbindungen auch bei Vibration und Stößen ausgelegt.Jeder Port handelt 10 oder 100 Mbit/s automatisch aus und arbeitet im Voll- oder Halbduplexbetrieb. Eine automatische MDI/MDI-X-Umschaltung ermöglicht eine Installation ohne Umstecken (Plug-and-Play). Der Datenverkehr wird im Store-and-Forward-Verfahren mit Leitungsgeschwindigkeit vermittelt, unterstützt durch eine MAC-Tabelle mit 1024 Einträgen und 256 Kbit Puffer­speicher für Frames. Verfügbar sind sowohl die Vollduplex-Flusssteuerung nach IEEE 802.3x als auch der Halbduplex-Backpressure-Mechanismus.Die Schutzart bestimmt den Betriebsbereich. IP67 gilt von -10 °C bis +60 °C bei bis zu 100 % relativer Luftfeuchte, IP66 gilt von -40 °C bis +75 °C bei 10 % bis 90 % relativer Luftfeuchte, nicht kondensierend. Die Versorgung erfolgt über einen Eingang mit +10 bis +30 VDC, der mit Verpolschutz und 1 kV Isolation ausgestattet ist und bei 24 VDC 0,12 A aufnimmt.AnwendungenIndustrielle Ethernet-Netzwerke in rauen UmgebungenInstallationen mit hoher Vibration und Stoßbelastung
