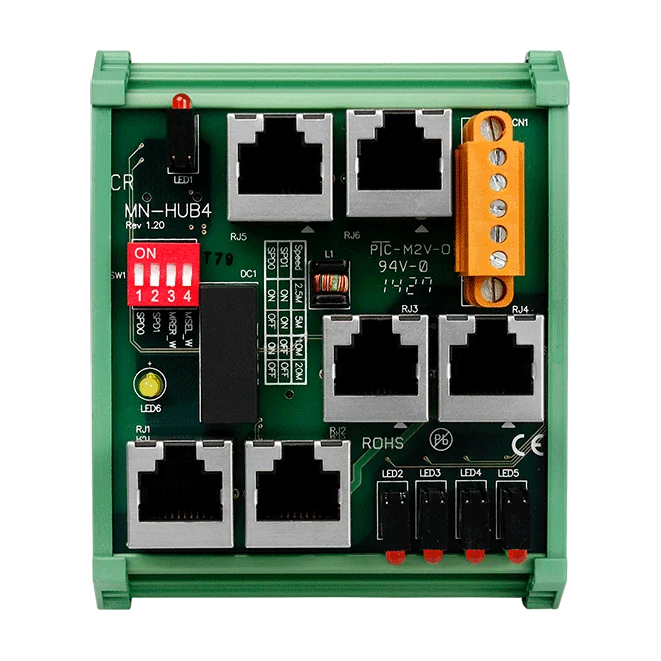

MN-HUB4 CR Motionnet 4-Port Hub-Modul, RJ-45-Buchse

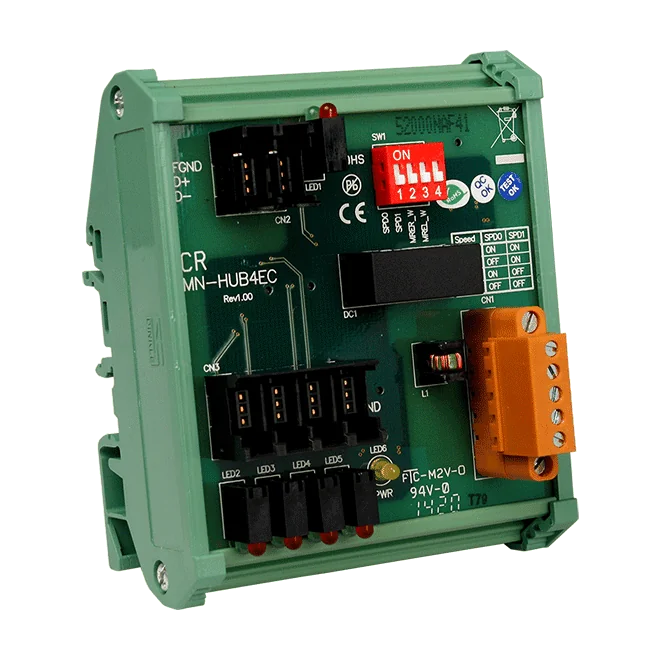

Der MN-HUB4EC ist ein Motionnet-Verteilermodul, mit dem Ingenieure Stern- oder Baumnetze aufbauen können, während Standard-Motionnet nur eine Daisy-Chain-Struktur unterstützt. Jeder seiner vier Kanäle verfügt über einen eigenen, unabhängigen Motionnet-Transceiver, sodass Zweige von einem zentralen Punkt aus geführt werden können.Der Einsatz eines Verteilers statt einer einzelnen Kette kann die gesamte Kabellänge verkürzen und die Installation vereinfachen, was auch die Verkabelungskosten senken kann. Das Modul verwendet Mini-Clamp-(e-CON)-Steckverbinder für seine Kommunikationsleitungen und wird mit 12 bis 24 V versorgt.LEDs pro Kanal zeigen die Motionnet-Aktivität an, während die Statusanzeigen den Kommunikationszustand (Link und Fehler) melden. Das Gerät ist für einen Betriebstemperaturbereich von 0 bis +60 °C ausgelegt.AnwendungenMaschinenautomatisierungMotionnet-Netzwerke, die eine Stern- oder Baumverkabelung anstelle einer Daisy-Chain benötigen

Das MN-3253 CR ergänzt ein Motionnet-Netzwerk um 32 isolierte digitale Eingangskanäle, sodass sich die Anzahl der dezentralen Eingänge erweitern lässt, ohne für jedes Signal separate Verkabelung zu verlegen. Jeder Eingangsport lässt sich für Sensoren mit 12 bis 24 V als NPN oder PNP konfigurieren, was die Anpassung des Moduls an die vorhandenen Feldgeräte vereinfacht.Die Zykluszeit beträgt 15,1 μs pro Gerät bei 20 Mbps; eine volle Linie aus 64 Modulen deckt 2048 Eingangspunkte innerhalb von 0,97 ms ab. Die Übertragungsgeschwindigkeit wird per DIP-Schalter aus 2,5, 5, 10 oder 20 Mbps gewählt. Der Eingangsstatus wird über das Motionnet-System automatisch in konstantem Intervall aktualisiert, und an ausgewählten Eingängen können Interrupts eingestellt werden, sodass die Steuerung diese nicht ständig abfragen muss.Das Modul bietet eine Eingangsisolation von 3000 Vrms und trennt Versorgung, Kommunikation und I/O zur verbesserten Schutzwirkung. Status-LEDs zeigen den Kommunikationszustand, den I/O-Zustand und die interne Versorgung von 3,3 V an; außerdem ist ein Schalter für den Abschlusswiderstand vorhanden. Die Verdrahtung erfolgt über 13-polige steckbare Klemmenblöcke, das Kunststoffgehäuse wird auf einer DIN-Schiene montiert. Der Nennbetriebsbereich liegt bei 0 bis +60 °C.AnwendungenMaschinenautomatisierungDezentrale digitale Eingangserweiterung für Motionnet-Systeme

MN-3253T CR ist ein Motionnet-Erweiterungsmodul, das einem verteilten Steuerungsnetzwerk 32 isolierte digitale Eingangskanäle hinzufügt. Jede Motionnet-Übertragungsleitung kann bis zu 64 Module aufnehmen, sodass eine einzelne Leitung auf 2048 Eingangskanäle skaliert werden kann. Bei 64 angeschlossenen Modulen können die Signale aller 2048 Punkte innerhalb von 0,97 ms ausgetauscht werden.Jeder Eingangsport lässt sich für 12~24-V-Signale als NPN oder PNP konfigurieren, was den Anschluss unterschiedlicher Sensortypen an einem Modul ermöglicht. Versorgung, Kommunikation und E/A sind voneinander galvanisch getrennt. Für ausgewählte Punkte kann ein Eingangsänderungs-Interrupt eingestellt werden, sodass der Host diese nicht kontinuierlich abfragen muss. Status-LEDs zeigen den Kommunikationszustand und die E/A-Aktivität an und unterstützen so Inbetriebnahme und Fehlersuche.Das Modul verfügt über ein Kunststoffgehäuse mit steckbaren 13-poligen Klemmenleisten und wird auf einer DIN-Schiene montiert. Es ist für den Betrieb bei 0 ~ +60 °C ausgelegt und wird als RoHS-konforme Klemmenleisten-Ausführung der Serie MN-3253 geliefert.AnwendungenMaschinenautomatisierungVerteilte digitale Eingangserweiterung in Motionnet-Systemen

MN-3254 CR ist ein verteiltes I/O-Erweiterungsmodul für Motionnet-Systeme und bietet 16 isolierte digitale Eingangskanäle und 16 isolierte digitale Ausgangskanäle in einem Gehäuse für die Hutschienenmontage. Jede Motionnet-Übertragungsleitung kann bis zu 64 Module aufnehmen, sodass sich die I/O-Anzahl in einem Netzwerk auf 1024 Eingänge und 1024 Ausgänge erhöhen lässt.Die Zeitsteuerung ist deterministisch: Jedes Gerät hat eine Zykluszeit von 15,1 μs bei 20 Mbps, und der I/O-Status wird über das Motionnet-System in einem konstanten Intervall automatisch aktualisiert. Eingangspunkte können für Interrupts konfiguriert werden, sodass der Controller Eingänge, die sich nicht ändern, nicht abfragen muss. Jeder Eingangsport lässt sich für den Betrieb als NPN oder PNP bei 12 bis 24 V einstellen, und die Freilaufdioden der Ausgänge können portweise an unterschiedliche Versorgungsquellen angeschlossen werden.Die Variante CR ist die in den Bestellinformationen aufgeführte Ausführung mit RJ-45-Steckverbindern. Die Isolation von 3000 Vrms sowohl an den digitalen Eingängen als auch an den Ausgängen sowie der isolierte 24-VDC-Leistungseingang mit 1000 V tragen dazu bei, die Feldverdrahtung vom Kommunikationsnetzwerk und der Logikversorgung zu trennen.AnwendungenMaschinenautomatisierung
