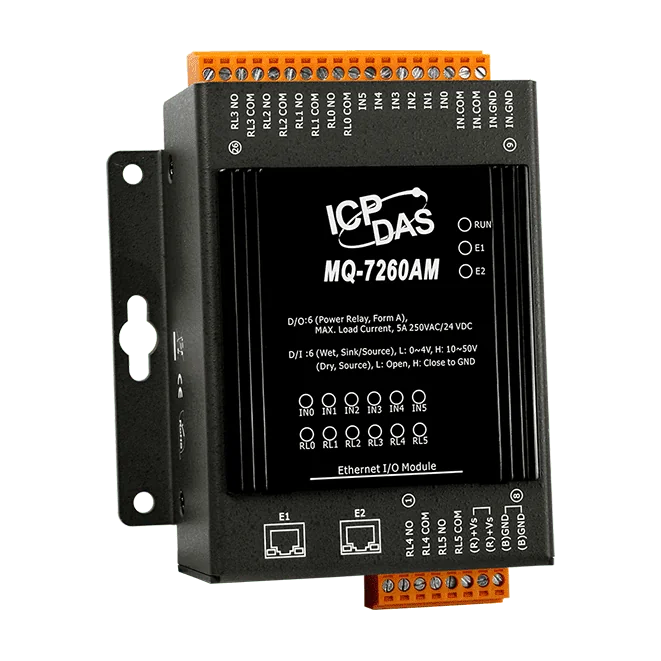

MQ-7260AM MQTT-I/O-Modul mit 6-Kanal-DI und 6-Kanal-Leistungsrelais
MQTT- und Modbus-TCP-Ethernet-I/O-Modul mit 6 digitalen Eingängen für potentialfreie und potentialbehaftete Kontakte, 6 Leistungsrelaisausgängen (Form A) und 2-Port-Switch für Daisy-Chain-Verdrahtung.
- Sechs digitale Eingänge für potentialfreie und potentialbehaftete Kontakte
- Sechs Leistungsrelais Form A (SPST-NO), Nennwert 5 A @ 250 VAC/24 VDC (ohmsche Last)
- Unterstützung der Protokolle MQTT 3.1 und Modbus TCP
- Integrierter Webserver mit Web-HMI zur Konfiguration und Überwachung
- 2-Port-Ethernet-Switch mit LAN-Bypass für Daisy-Chain-Verdrahtung
- Dualer Watchdog: Modul und Kommunikation (programmierbar)
302,00 € pro Stück
| 1-9 Stück | 302,00 € | |
|---|---|---|
| 10-30 Stück | 293,00 € | −3 % |
| ab 31 Stück | 287,00 € | −5 % |
Produktinformationen "MQ-7260AM MQTT-I/O-Modul mit 6-Kanal-DI und 6-Kanal-Leistungsrelais"
Das MQ-7260AM CR ist ein Ethernet-I/O-Modul zum Anschluss digitaler Sensoren und zum Schalten von Lasten in IIoT-Anlagen. Es kombiniert sechs digitale Eingänge, die sowohl potentialfreie als auch potentialbehaftete Kontakte verarbeiten, mit sechs Leistungsrelaisausgängen vom Typ Form A und meldet den Status über MQTT 3.1 oder Modbus TCP.
Ein integrierter Webserver stellt eine browserbasierte Oberfläche bereit, die von einem Computer oder einem mobilen Gerät aus erreichbar ist. Damit lassen sich das Modul konfigurieren, Netzwerk- und I/O-Status überwachen und Relaisausgänge schalten. Ein 2-Port-10/100-Base-TX-Switch mit LAN-Bypass unterstützt die Verdrahtung in Daisy-Chain-Topologie, und zwei Watchdogs (Modul und Kommunikation) stehen zur Überwachung zur Verfügung.
Das Modul bietet eine galvanische Trennung mit einem Schutz gegen transiente Überspannungen von 3000 VDC, eine Trennung zwischen einzelnen Kanälen ist jedoch nicht vorhanden. Bei induktiven Lasten sollten Freilaufdioden in DC-Kreisen bzw. Metalloxid-Varistoren in AC-Kreisen vorgesehen werden, um die Relaiskontakte zu schützen und die Relaislebensdauer zu verlängern.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, MQTT 3.1 |
| Interface: | Ethernet |
| Digital inputs: | 6 |
| Relay outputs: | 6 |
| Ports: | 2 |
| Isolation: | Optical, 3000 VDC |
| Power input: | +12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme und ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±2 kV für Stromversorgungsleitung |
| LED-Anzeigen | |
| Status | Run, Ethernet, I/O |
| Digitaleingang | |
| Kanäle | 6 |
| Typ | Potentialfreier Kontakt Potentialbehafteter Kontakt |
| Senke/Quelle (NPN/PNP) | Trocken: Source Nass: Sink/Source |
| Spannungspegel EIN | Potentialfrei: gegen GND geschlossen Potentialbehaftet: +10 ~ +50 VDC |
| Spannungspegel AUS | Trocken: Offen Nass: +4 VDC max. |
| Eingangsimpedanz | 10 kΩ |
| Überspannungsschutz | +70 VDC |
| Wirkungsabstand | 500 m max. |
| Relaisausgang | |
| Kanäle | 6 |
| Typ | Leistungsrelais, Form A (SPST N.O.) |
| Kontaktbelastbarkeit | 5 A bei 250 VAC/24 VDC (ohmsche Last) |
| Betätigungszeit | 10 ms max. |
| Abfallzeit | 5 ms max. |
| Elektrische Lebensdauer | 10^5 Schaltspiele |
| Mechanische Lebensdauer | 2 × 10^7 Operationen. |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100 Base-TX, Switch-Ports |
| LAN-Bypass | Ja |
| Protokoll | MQTT 3.1 Modbus TCP |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 3,6 W max. |
| Stromversorgung über Klemmenblock | +12 ~ +48 VDC |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | 97 x 120 x 42 (W x L x H) |
| Installation | DIN-Schiene oder Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
