NS-206AFT-T Unmanaged Ethernet-Switch, 4x RJ-45 + 2x 100Base-FX ST

NS-206AFC-T CR ist ein unmanaged industrieller Ethernet-Switch, der vier RJ-45-Kupferports mit zwei 100Base-FX-Multimode-Lichtwellenleiterports mit SC-Steckern kombiniert. Er dient dazu, Geräte über Kupfer anzubinden, während der Uplink oder längere Strecken über Lichtwellenleiter übertragen werden, wo elektrische Störungen andernfalls ein Problem wären. Die Übertragung erfolgt mit 100 Mbit/s über Entfernungen von bis zu 2 km bei Verwendung einer 62,5/125-μm-Faser.Der Switch akzeptiert einen breiten Versorgungsbereich von +12 bis +48 VDC mit redundanten Spannungseingängen und Verpolungsschutz und kann so aus mehreren gängigen DC-Standards gespeist werden, ohne einen externen Wandler zu benötigen. Ein Relais-Alarmausgang und Status-LEDs (PWR1, PWR2, PWR_Fault, Link/Act, 10/100M) zeigen den Zustand von Versorgung und Verbindung an.Die Store-and-Forward-Vermittlung, die MAC-Tabelle mit 2048 Einträgen und die Flusssteuerung nach IEEE 802.3x machen ihn für einfache, unmanaged Netzwerksegmente geeignet. Er wird auf einer DIN-Schiene montiert und ist für einen Betriebsbereich von -30 °C bis +75 °C ausgelegt.AnwendungenIndustrielle Automatisierungsnetzwerke, in denen elektrische Störungen Kupferverbindungen beeinträchtigen könnenAnbindung entfernter Ethernet-Geräte über Multimode-Lichtwellenleiterstrecken von bis zu 2 kmInstallationen mit redundanten DC-Versorgungen im Bereich +12 bis +48 VDC

Der NS-206AFCS-T CR ist ein unmanaged Ethernet-Switch, der vier RJ-45-Kupferports mit zwei Singlemode-Glasfaserports kombiniert. Er eignet sich für industrielle Ethernet-Segmente, die eine große Distanz überbrücken oder Signale von elektrischen Störungen isolieren müssen, mit Glasfaserstrecken bis 30 km.Die Stromversorgung erfolgt über redundante Eingänge für +12 bis +48 VDC, sodass das Gerät ohne externen Wandler an gängigen Industrienetzteilen betrieben werden kann. Ein Relais-Alarmausgang sowie die Anzeigen PWR1, PWR2 und PWR_Fault unterstützen die Überwachung der Versorgungsseite.Store-and-Forward-Verarbeitung, IEEE-802.3x-Flusssteuerung und Broadcast-Storm-Schutz sorgen für einen stabilen Betrieb im Netzwerk. Das Kunststoffgehäuse zur Hutschienenmontage ist für Betriebstemperaturen von -30 °C bis +75 °C spezifiziert.AnwendungenIndustrielle Ethernet-Verbindungen, bei denen elektrische Störungen ein Thema sindLangstrecken-Punkt-zu-Punkt-Glasfaserverbindungen bis 30 kmAutomatisierungssysteme, die aus gängigen 12- bis 48-VDC-Netzteilen versorgt werden

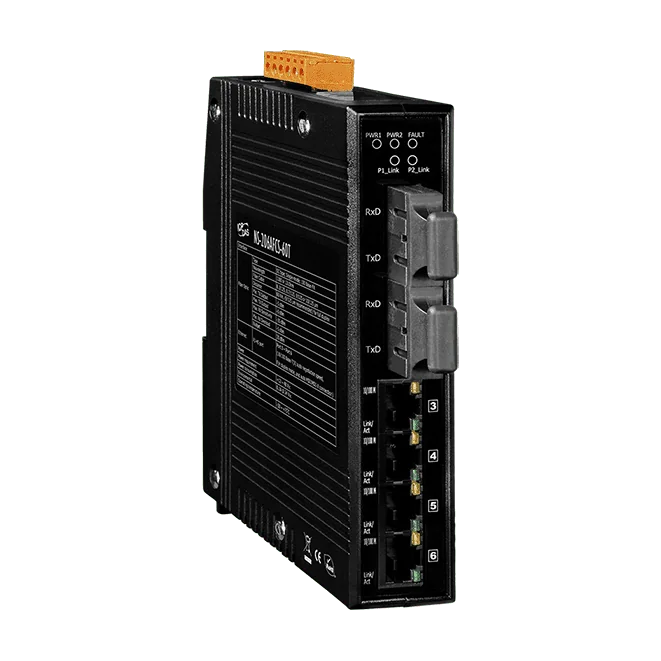

Der NS-206AFCS-60T CR ist ein unmanaged Ethernet-Switch, der vier 10/100Base-TX-RJ-45-Ports mit zwei 100Base-FX-Singlemode-Lichtwellenleiter-Ports mit SC-Steckern kombiniert. Er eignet sich für Ingenieure, die ein industrielles Ethernet-Segment über eine lange Glasfaserstrecke erweitern möchten, während die Kupferseite einfach anzuschließen bleibt.Lichtwellenleiterverbindungen werden nicht durch elektrische Störungen beeinflusst, was zu einer stabilen Kommunikation in elektrisch stark belasteten Anlagenumgebungen beiträgt. Die Singlemode-Option unterstützt eine Streckenlänge von bis zu 60 km; für den Vollduplexbetrieb wird Glasfaser vom Typ 9/125 μm empfohlen.Der Switch akzeptiert zwei redundante Eingänge für +12 ~ +48 VDC mit Verpolschutz und kann daher ohne externen Wandler an gängigen industriellen DC-Netzteilen betrieben werden. Ein Relais-Alarmausgang und ein Betriebstemperaturbereich von -30 °C ~ +75 °C vervollständigen das auf Hutschiene montierte Gerät, das für den Schrankeinbau geeignet ist.AnwendungenEthernet-Verbindungen über große Entfernungen mit Singlemode-Lichtwellenleitern, bis zu 60 kmIndustrielle Ethernet-Segmente, in denen Störfestigkeit gegenüber elektrischen Störungen erforderlich istInstallationen, die mit gängigen industriellen Netzteilen von 12 bis 48 VDC betrieben werden

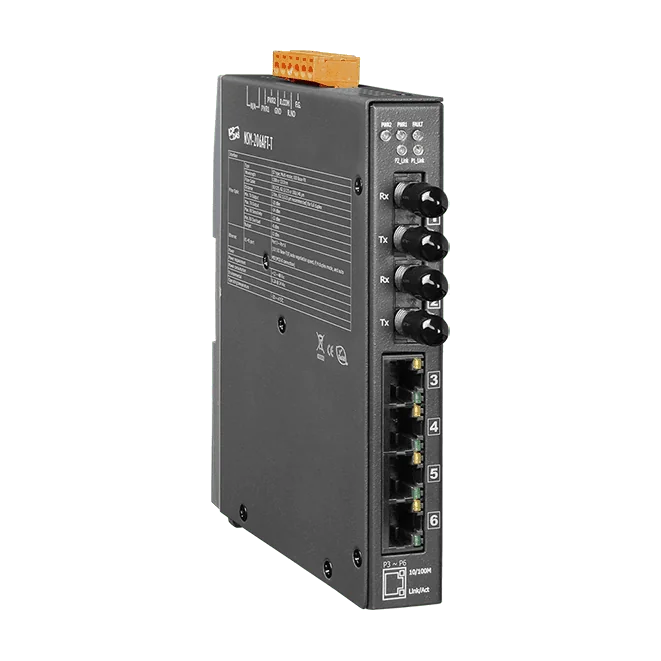

NSM-206AFT-T CR ist ein unmanaged Ethernet-Switch, der vier RJ-45-Kupfersegmente und zwei Multimode-Glasfaserverbindungen auf einem kompakten DIN-Schienenmodul verbindet. Er eignet sich für Ingenieure, die Ethernet-Verkehr über große Entfernungen oder durch elektrisch gestörte Bereiche übertragen müssen, ohne den Switch konfigurieren zu müssen.Store-and-Forward-Verarbeitung, eine MAC-Tabelle mit 2048 Einträgen und 1 Mbit Frame-Pufferspeicher unterstützen eine stabile Datenverarbeitung, mit Flusssteuerung nach IEEE 802.3x und Back-Pressure. Der Broadcast-Storm-Schutz hilft, die Auswirkungen von Flooding auf angeschlossene Geräte zu begrenzen. Zwei redundante Stromeingänge akzeptieren +12 bis +48 VDC, mit Verpolungsschutz und einem Relais-Alarmausgang zur Meldung von Versorgungsstörungen.Geeignet für gemischte Kupfer- und Glasfaser-Ethernet-Topologien im SchaltschrankMetallgehäuse, Schutzart IP30 und ein Betriebsbereich von -30 °C bis +75 °CAnwendungenErweiterung von Ethernet-Segmenten über Multimode-Glasfaser bis 2 kmElektrisch gestörte industrielle Umgebungen, in denen eine Glasfaserisolierung erforderlich istSchaltschrankmontierte industrielle Automatisierungsnetzwerke mit gemischten Kupfer- und GlasfaserstreckenInstallationen, bei denen eine weite 12- bis 48-VDC-Versorgung externe Spannungswandler überflüssig macht

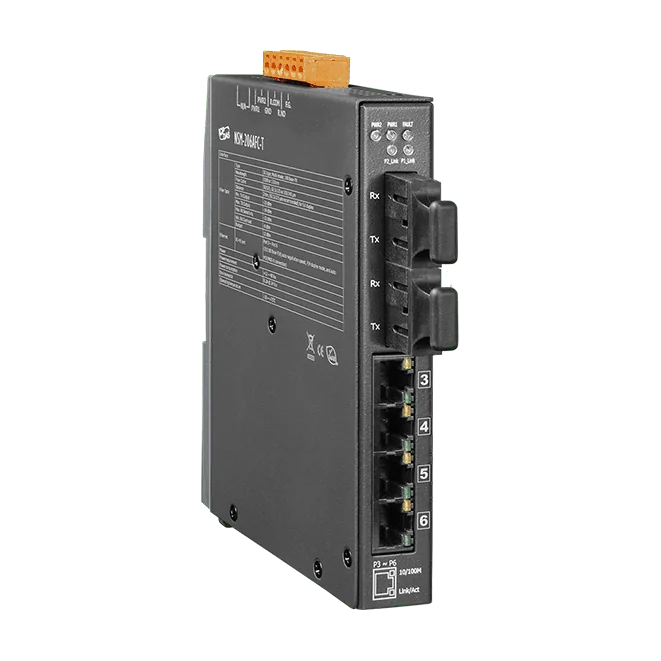

Der NSM-206AFC-T CR ist ein unmanaged Ethernet-Switch, der vier RJ-45-Kupferports mit zwei Multimode-SC-Glasfaserports kombiniert. Glasfaserstrecken übertragen 100 Mbit/s über Entfernungen von bis zu 2 km und sind unempfindlich gegenüber elektrischen Störungen. Damit eignet sich der Switch besonders zur Anbindung von Schaltschränken oder Anlagenbereichen, in denen Kupferleitungen Störeinflüssen ausgesetzt wären.Der Switch akzeptiert eine breite Versorgungsspannung von +12 bis +48 VDC über redundante Eingänge mit Verpolungsschutz. Ein externer Wandler entfällt damit auch dann, wenn die verfügbare Versorgung zwischen gängigen Industriespannungen schwankt. Ein Relaisalarmausgang meldet Spannungsausfälle. Store-and-Forward-Verarbeitung, eine MAC-Tabelle mit 2048 Einträgen und Broadcast-Sturmschutz sorgen für einen planbaren Datenfluss.Das Metallgehäuse, die Schutzart IP30 und die Hutschienenmontage eignen sich für die Installation im Schaltschrank. Das Gerät arbeitet im Temperaturbereich von -30 °C bis +75 °C. Die Glasfaservariante wird über das CR-Bestellsuffix gewählt, der Spannungsbereich ist in der Bestellbeschreibung angegeben.AnwendungenEthernet-Netzwerke in der IndustrieautomatisierungVerbindungen, bei denen elektrische Störungen ein Problem darstellenErweiterung von Ethernet-Strecken zwischen Schaltschränken oder Anlagenbereichen per Glasfaser

NSM-206AFCS-T CR ist ein unmanaged Ethernet-Switch, der vier 10/100Base-TX-RJ-45-Kupferports mit zwei 100Base-FX-Singlemode-Glasfaserports mit SC-Steckern kombiniert. Er eignet sich für Ingenieure, die Ethernet-Verkehr über große Distanzen von bis zu 30 km übertragen müssen und dabei die Verbindung gegen elektrische Störungen in industriellen Anlagen immun halten möchten.Der Switch akzeptiert eine redundante Versorgung von +12 bis +48 VDC und kann daher ohne externen Wandler an verschiedenen gängigen Automatisierungs-Spannungsnetzen betrieben werden. Ein Verpolungsschutz ist integriert. Ein Relais-Alarmausgang (2 A @ 30 VDC) sowie die LEDs PWR1, PWR2, PWR_Fault und Link unterstützen die lokale Überwachung und Fehlersuche.Store-and-Forward-Verarbeitung, eine MAC-Tabelle mit 2048 Einträgen, 1 Mbit Frame-Pufferspeicher und Unterstützung der Flusskontrolle nach IEEE 802.3x sorgen für zuverlässige Weiterleitung zwischen den Segmenten. Das Metallgehäuse ist nach IP30 eingestuft, für die Hutschienenmontage ausgelegt und arbeitet im Temperaturbereich von -30 °C bis +75 °C.AnwendungenEthernet-Verbindungen über große Distanzen zwischen Schaltschränken oder Gebäuden innerhalb eines IndustriestandortsElektrisch stark gestörte Umgebungen, in denen die Glasfaserübertragung die Verbindung galvanisch getrennt hältHutschienen-montierte Industrieautomatisierungsnetze, versorgt mit 12 bis 48 VDC

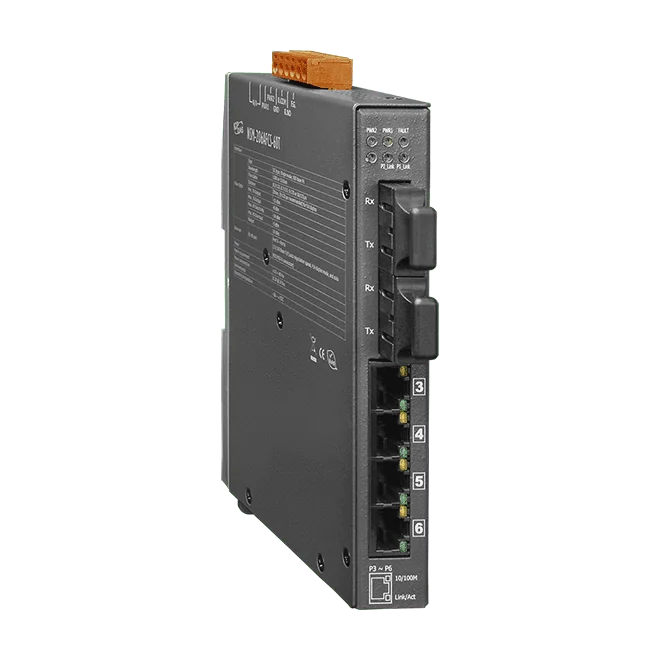

Der NSM-206AFCS-60T CR ist ein unmanaged Ethernet-Switch, der vier 10/100Base-TX-Kupferports mit zwei 100Base-FX-Singlemode-Glasfaserports verbindet. Glasfaserstrecken machen die Verbindung unempfindlich gegenüber elektrischen Störungen und erweitern die Reichweite auf 60 km, was sich für werksweite oder standortübergreifende Verbindungen eignet, die mit Kupfer nicht realisierbar sind.Die Stromversorgung erfolgt über einen redundanten Eingang mit +12 bis +48 VDC und Verpolschutz, sodass das Gerät ohne externen Wandler an gängige industrielle DC-Netzteile angeschlossen werden kann. Ein Relais-Alarmausgang sowie Status-LEDs melden Spannungsversorgung und Linkzustände. Das Metallgehäuse wird auf einer DIN-Hutschiene montiert.Das Suffix CR kennzeichnet die Bestellvariante mit dem Spannungseingang +12 VDC bis +48 VDC. Für den Vollduplexbetrieb über die angegebene Reichweite wird Singlemode-Glasfaser 9/125 µm verwendet, wie in der Spezifikation empfohlen.AnwendungenStörunempfindliche Ethernet-Verbindungen in der industriellen AutomatisierungPunkt-zu-Punkt-Glasfaserverbindungen über große Entfernungen von bis zu 60 km
