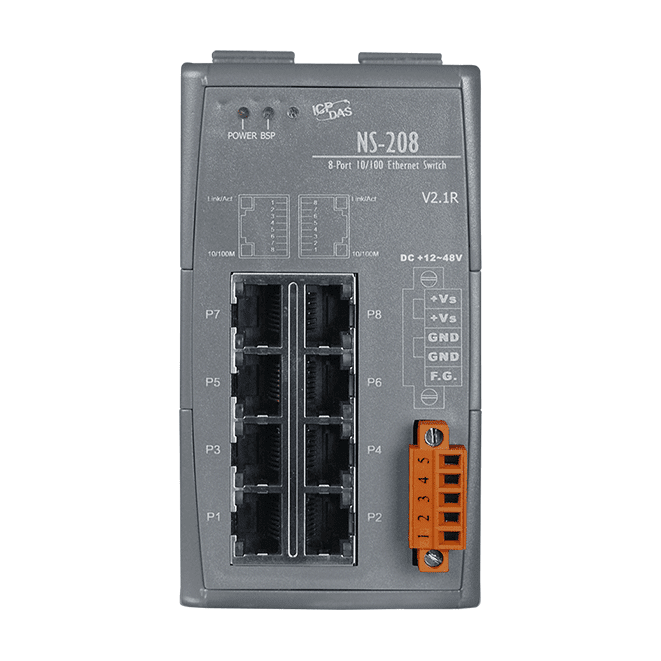

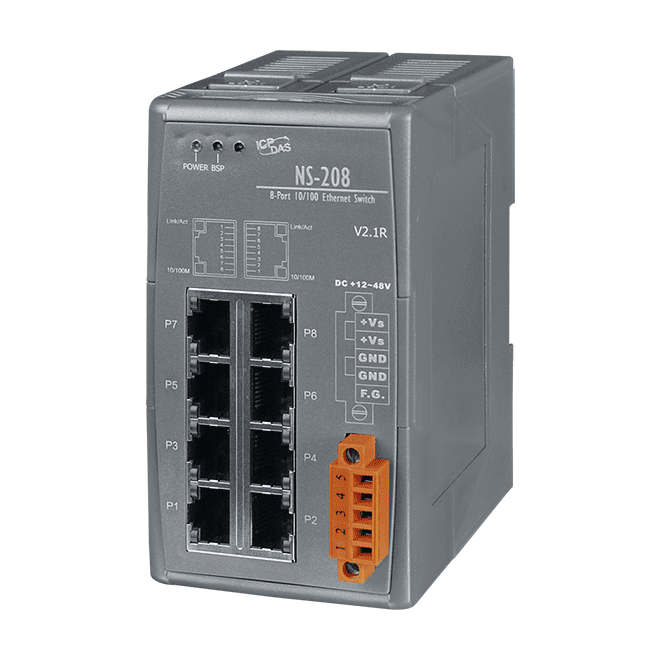

NS-208 Unmanaged 8-Port Industrieller Ethernet-Switch, 10/100Base-TX

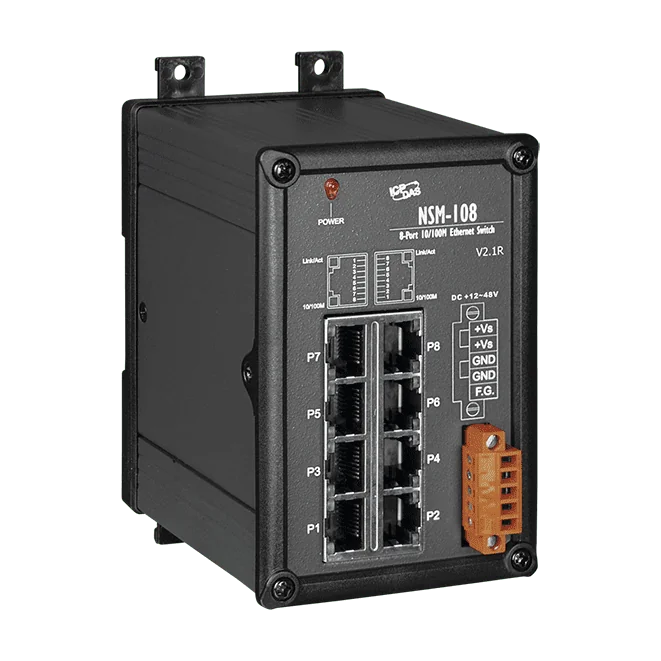

Der NSM-108 ist ein unmanaged Industrie-Ethernet-Switch mit acht geschirmten RJ-45-Ports, die jeweils 10/100Base-TX mit automatischer Geschwindigkeitsaushandlung und automatischer MDI/MDI-X-Umschaltung unterstützen. Ingenieure können Geräte anschließen, ohne sich um den Kabeltyp oder die Port-Belegung zu kümmern, was die Inbetriebnahme in Plug-and-Play-Netzen vereinfacht.Jeder Port verfügt über einen eigenen Frame-Puffer und arbeitet mit Store-and-Forward-Verarbeitung, sodass Frames vollständig empfangen und geprüft werden, bevor sie weitergeleitet werden. Die Flusssteuerung wird auf jeder Strecke ausgehandelt: nach IEEE 802.3x im Vollduplexbetrieb und per Back-Pressure im Halbduplexbetrieb. Link- und Datenraten-LEDs an jedem Port unterstützen die Fehlersuche im Feld.Das Gerät akzeptiert eine breite Versorgungsspannung von +12 VDC ~ +48 VDC mit Verpolungsschutz und nimmt bei 24 VDC 0,15 A auf. Das Metallgehäuse ist nach IP20 ausgelegt und kann auf einer DIN-Schiene oder an der Wand montiert werden. Der NSM-108 arbeitet von -40 °C bis +75 °C und eignet sich damit für Schaltschränke in anspruchsvollen industriellen Umgebungen.AnwendungenIndustrielle Ethernet-Netzwerke

Der NS-208-IP67 ist ein unmanaged Ethernet-Switch für industrielle Netzwerke, in denen die Geräte Staub, Feuchtigkeit, Vibrationen und Stößen ausgesetzt sind. Seine acht RJ-45-Ports verwenden verriegelbare IP67-Steckverbinder, sodass die Verkabelung ohne zusätzliches Gehäuse um den Switch installiert werden kann.Jeder Port handelt automatisch 10/100 Mbit/s aus und wählt selbstständig Voll- oder Halbduplex. Die MDI/MDI-X-Umschaltung erfolgt direkt im Switch. Die Store-and-Forward-Architektur, die MAC-Tabelle mit 1024 Einträgen und der Frame-Pufferspeicher mit 512 Kbit unterstützen für typische Plug-and-Play-Gerätenetze eine Vermittlung mit Leitungsgeschwindigkeit.Die Bestellnummer umfasst die IP67-RJ-45-Stecker, Schutzkappen mit Halteband und einen IP67-Netzstecker. Der Schutzgrad ist IP67 im Bereich von -10 bis +60 °C und IP66 im Bereich von -40 bis +75 °C. Prüfen Sie den Betriebsbereich vor der Spezifikation des Geräts anhand Ihrer Installation.AnwendungenIndustrielle Ethernet-Netzwerke in rauen UmgebungenInstallationen mit starken Vibrationen und StößenAnbindung entfernter Geräte an Maschinen und Produktionslinien an exponierten Standorten

NS-208-M12-IP67 ist ein unmanaged 8-Port-Ethernet-Switch mit 10/100 Mbit/s für industrielle Netzwerke, in denen die Steckverbinder dicht und sicher verriegelt bleiben müssen. Jeder Port nutzt einen geschirmten M12-Buchsenstecker mit 4 Pins, D-kodiert und mit Schutzart IP67, und die verriegelbare M12-Bauform eignet sich für Installationen mit starker Vibration und Stößen.Der Switch arbeitet im Store-and-Forward-Modus und handelt die Geschwindigkeit an jedem Port automatisch aus. Er unterstützt IEEE 802.3, 802.3u und 802.3x mit Vollduplexbetrieb, Halbduplex-Backpressure-Flusssteuerung und automatischer MDI/MDI-X-Umschaltung, sodass die Verkabelung nicht an den Porttyp angepasst werden muss. Die Isolationsfestigkeit von 1500 Vrms und der Verpolungsschutz bieten zusätzliche Reserven für anspruchsvolle Installationen.Der weite Eingangsbereich von +12 VDC bis +53 VDC deckt die in der Industrieautomation üblichen Versorgungsspannungen ab und macht einen externen Spannungswandler überflüssig. Das Gerät wird mit acht M12D-4P-IP68-Steckern, acht A-CAP-M12M-Schutzkappen, einem M12A-5P-IP68-Stecker und einer A-CAP-M12F-Schutzkappe geliefert. Die Betriebstemperatur beträgt -10 °C bis +60 °C bei Schutzart IP67 bzw. -40 °C bis +75 °C bei Schutzart IP66.AnwendungenIndustrielle Ethernet-Netzwerke in rauen UmgebungenInstallationen mit starker Vibration und StößenIndustrielle Automatisierungssysteme mit 12 bis 53 VDC Versorgung

Der NS-208A CR ist ein unmanaged industrieller Ethernet-Switch mit acht geschirmten RJ-45-Ports für 10/100Base-TX-Verbindungen. Jeder Port handelt seine Geschwindigkeit automatisch aus und erkennt Crossover-Verbindungen selbstständig, sodass Kabel bei der Inbetriebnahme ohne Rücksicht auf die Aderbelegung angeschlossen werden können.Jeder Port verfügt über einen eigenen Speicherpuffer und arbeitet mit Store-and-Forward-Switching, wodurch sichergestellt wird, dass Frames unbeschädigt weitergeleitet werden. Die Flusskontrolle wird pro Link ausgehandelt, im Vollduplex nach IEEE 802.3x und im Halbduplex über Back Pressure. Eine Link- und Datenraten-LED an jedem Port erleichtert die schnelle Fehlerdiagnose in einem laufenden Netzwerk.Der Switch ist für die Hutschienenmontage in einem Kunststoffgehäuse ausgelegt und verfügt über einen Verpolungsschutz am Versorgungseingang von +12 ~ +48 VDC. Er eignet sich für Schaltschränke, in denen ein einfacher, wartungsarmer Ethernet-Switch statt einer managebaren Plattform benötigt wird.AnwendungenAnbindung von 10/100-Mbps-Ethernet-Geräten in hutschienenmontierten Industrieschaltschränken
