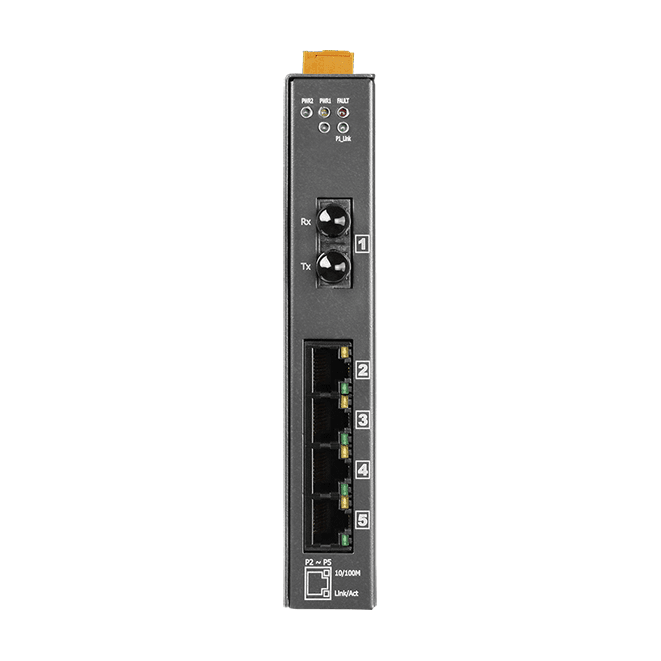

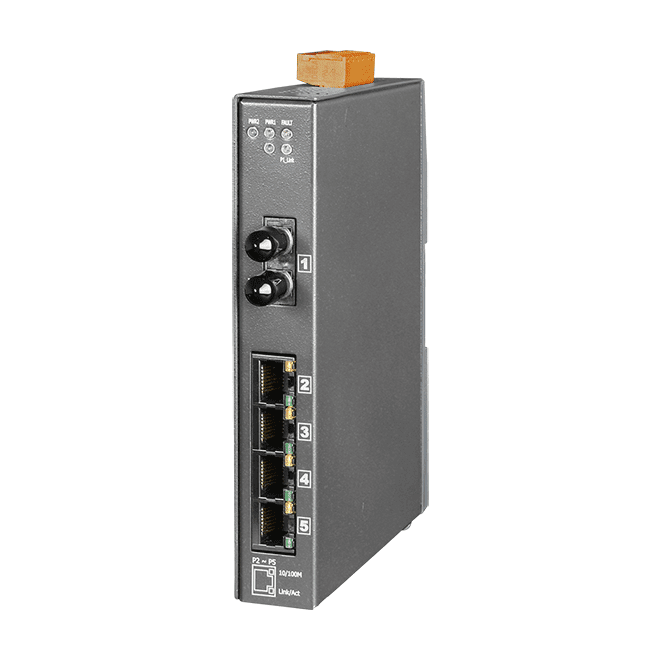

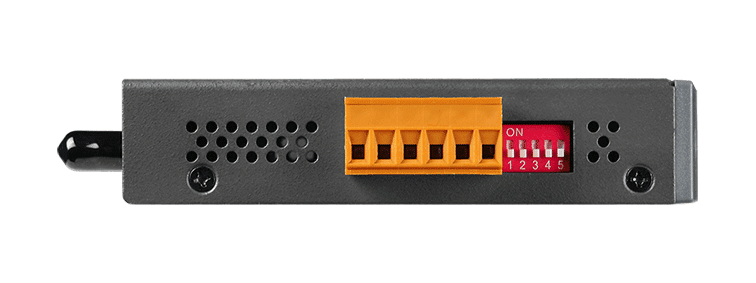

NSM-205AFT-T Unmanaged Ethernet-Switch, 4-Port 10/100 + 1 Multimode-ST-Glasfaser

NS-205AFT-T ist ein unmanaged Ethernet-Switch, der vier 10/100Base-TX-RJ-45-Ports mit einem 100Base-FX-Multimode-Glasfaserport mit ST-Steckverbinder kombiniert. Die Glasfaser-Uplink-Verbindung überträgt 100 Mbit/s über Entfernungen von bis zu 2 km. Da die Verbindung optisch erfolgt, koppeln elektrische Störungen in der Anlage nicht in den Signalpfad ein.Das Gerät arbeitet mit einer breiten Versorgungsspannung von +12 bis +48 VDC über redundante Spannungseingänge und kann so direkt mit den in der Industrieautomatisierung üblichen Gleichspannungen betrieben werden, ohne externen Wandler. Verpolungsschutz und ein Relais-Alarmausgang mit einer Belastbarkeit von 2 A bei 30 VDC ermöglichen eine einfache Überwachung von Versorgung und Störungen. Ein Broadcast-Storm-Schutz ist integriert.Die Montage erfolgt auf einer DIN-Schiene. Das Gehäuse besteht aus Kunststoff, der spezifizierte Betriebstemperaturbereich liegt bei -30 °C bis +75 °C, die Lagerung zwischen -40 °C und +85 °C. Für die Glasfaserstrecke empfiehlt das Datenblatt für den Vollduplexbetrieb ein Kabel mit 62,5/125 µm.AnwendungenEthernet-Netzwerke in der IndustrieautomatisierungGlasfaserverbindungen zwischen industriellen Netzwerksegmenten

NS-205AFC-T CR ist ein unmanaged Ethernet-Switch, der vier 10/100Base-TX-RJ-45-Ports mit einem 100Base-FX-Multimode-Glasfaserport mit SC-Steckverbinder kombiniert. Die Glasfaserstrecke hält elektrische Störungen vom Signalpfad fern und erreicht im Vollduplexbetrieb bis zu 2 km. Damit eignet sie sich für Verbindungen zwischen Schaltschränken oder Gebäuden, bei denen Kupfer nicht zuverlässig wäre.Der Switch akzeptiert redundante Versorgungsspannungen von +12 bis +48 VDC und kann daher direkt an gängigen industriellen DC-Netzen betrieben werden, ohne externen Wandler. Verpolungsschutz und ein Relaisalarmausgang mit 2 A bei 30 VDC unterstützen die Störungsüberwachung vor Ort.Store-and-Forward-Verarbeitung, IEEE-802.3x-Flusssteuerung und Broadcast-Storm-Schutz sorgen für einen stabilen Betrieb in kleinen industriellen Ethernet-Segmenten. Die Montage erfolgt auf einer DIN-Schiene, der Betriebsbereich liegt bei -30 °C bis +75 °C.AnwendungenIndustrielle Ethernet-Segmente, die aus Gründen der Störfestigkeit eine Glasfaserstrecke benötigenGlasfaser-Uplinks zwischen Schaltschränken oder Gebäuden für Ethernet-fähige GeräteInstallationen mit 12 bis 48 VDC Versorgung ohne externen Wandler

Der NS-205AFCS-T CR ist ein unmanaged Ethernet-Switch, der vier RJ-45-Kupferports (10/100Base-TX) mit einem Singlemode-Glasfaserport (100Base-FX, SC-Steckverbinder) verbindet. Die Glasfaser hält elektrische Störungen von der Verbindung fern und ermöglicht Entfernungen von bis zu 30 km; für den Vollduplexbetrieb wird Glasfaser 9/125 μm empfohlen.Die Stromversorgung erfolgt über redundante Doppeleingänge mit +12 bis +48 VDC und Verpolungsschutz, sodass der Switch ohne externen Wandler an gängigen industriellen Versorgungsspannungen betrieben werden kann. Ein Relais-Alarmausgang (2 A bei 30 VDC) und Statusleuchtdioden unterstützen die Überwachung.Das Kunststoffgehäuse wird auf einer DIN-Hutschiene montiert und ist für einen Betriebsbereich von -30 °C bis +75 °C ausgelegt. Dieser Bestellcode ist die Singlemode-Variante mit 30 km und SC-Anschluss der Serie NS-205.AnwendungenIndustrielle AutomatisierungsnetzwerkeGroße Ethernet-Strecken über Singlemode-GlasfaserElektrisch stark belastete Umgebungen

Der NS-205AFCS-60T ist ein unmanaged Ethernet-Switch, der vier RJ-45-Kupferports mit einem 100Base-FX-Glasfaserport im Singlemode-Betrieb kombiniert. Er eignet sich für Ingenieure, die ein 10/100-Mbps-Segment über große Entfernungen erweitern und gleichzeitig elektrische Störungen von der Verbindung fernhalten müssen.Der Glasfaserport verwendet einen SC-Steckverbinder und unterstützt Entfernungen bis 60 km; für den Vollduplexbetrieb wird 9/125-μm-Glasfaser empfohlen. Redundante Doppeleingänge mit +12 bis +48 VDC und Verpolschutz ermöglichen den Betrieb an gängigen industriellen Versorgungsspannungen ohne externen Wandler, und ein Relaisalarmausgang meldet Spannungsausfälle.Store-and-Forward-Verarbeitung mit einer MAC-Tabelle für 2048 Einträge und 1 Mbit Framepuffer-SpeicherMontage auf DIN-Schiene in einem Kunststoffgehäuse mit den Abmessungen 31 x 157 x 123 mm (B x L x H)Betriebsbereich von -30 °C bis +75 °C, geeignet für anspruchsvolle SchaltschrankumgebungenAnwendungenGroße Entfernungen überbrückende 10/100-Mbps-Ethernet-Verbindungen zwischen Gebäuden oder entfernten MaschinenstandortenElektrisch stark gestörte Industrieumgebungen, in denen die Glasfaser die Verbindung galvanisch trenntIndustrielle Automatisierungsschränke, die mit 12 bis 48 VDC versorgt werden

Der NSM-205AFC-T ist ein unmanaged Switch, der vier RJ-45-Ports 10/100Base-TX mit einem 100Base-FX-Multimode-Glasfaseranschluss mit SC-Steckverbinder kombiniert. Die Glasfaserstrecke überträgt 100 Mbit/s im Vollduplex über Distanzen bis 2 km und ist deutlich weniger anfällig für elektrische Störungen als Kupferverkabelung, was ihn für störanfällige Anlagenumgebungen geeignet macht.Die Spannungsversorgung erfolgt über redundante Eingänge mit +12 ~ +48 VDC mit Verpolschutz, sodass das Gerät an einer Vielzahl gängiger industrieller DC-Versorgungen betrieben werden kann. Ein Relais-Alarmausgang und die PWR_Fault-Anzeige melden Spannungsprobleme, und der Broadcast-Storm-Schutz hilft, das Netzwerk auch bei hohem Broadcast-Aufkommen stabil zu halten.Das Metallgehäuse ist für die Hutschienenmontage in Schaltschränken ausgelegt und entspricht IP30. Der Betriebstemperaturbereich liegt bei -30 °C ~ +75 °C, der Lagertemperaturbereich bei -40 °C ~ +85 °C. Unterstützte Normen sind IEEE 802.3, 802.3u und 802.3x, mit einer Isolation von 1500 Vrms zwischen den Ports für eine Minute.AnwendungenErweiterung von Ethernet-Segmenten über Multimode-Glasfaser bis 2 kmAnbindung von Geräten in elektrisch stark belasteten Industriebereichen, in denen Kupferstrecken problematisch sindSchaltschrank-Netzwerke, versorgt über redundante DC-Netzteile

Der NSM-205AFCS-T CR ist ein unmanaged Ethernet-Switch, der vier 10/100Base-TX-RJ-45-Ports mit einem 100Base-FX-Singlemode-Lichtwellenleiter-Port kombiniert. Lichtwellenleiterverbindungen sind unempfindlich gegenüber elektrischen Störungen und können bei 100 Mbit/s Entfernungen von bis zu 30 km überbrücken. Damit eignet sich der Switch gut zur Erweiterung industrieller Ethernet-Segmente über große Anlagengelände hinweg.Die Spannungsversorgung erfolgt über zwei redundante Eingänge für +12 bis +48 VDC mit Schutz gegen Verpolung. Dieser weite Bereich deckt gängige industrielle Versorgungsspannungen ab, ohne dass ein externer Wandler nötig ist. Ein Relais-Alarmausgang meldet Spannungsausfälle an das Steuerungssystem. Das Metallgehäuse mit Hutschienenmontage und Schutzart IP30 eignet sich für den Einbau in Schaltschränke.Store-and-Forward-Verarbeitung, IEEE 802.3x-Flusssteuerung und Schutz vor Broadcast-Stürmen tragen dazu bei, den Datenverkehr im Netzwerk unter Kontrolle zu halten. Das Gerät ist für den Betrieb von -30 °C bis +75 °C ausgelegt und trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenEthernet-Strecken über große Entfernungen in industriellen AutomatisierungsnetzwerkenAnbindung entfernter Maschinen oder Schaltschränke über Singlemode-LichtwellenleiterStöranfällige industrielle Umgebungen, in denen die galvanische Trennung durch Lichtwellenleiter bevorzugt wird

Der NSM-205AFCS-60T CR kombiniert vier 10/100Base-TX-RJ-45-Ports mit einem einzelnen 100Base-FX-Glasfaserport mit SC-Steckverbinder, der im Singlemode-Betrieb Verbindungen von bis zu 60 km ermöglicht. Als unmanaged Store-and-Forward-Switch eignet er sich zur Erweiterung eines Ethernet-Segments über Glasfaser, ohne dass eine Managementebene konfiguriert werden muss.Die Glasfaserübertragung hält elektrische Störungen von der Verbindung fern, und die Ethernet-Ports sind für eine Isolationsspannung von 1500 Vrms über eine Minute ausgelegt. Broadcast-Storm-Schutz und IEEE-802.3x-Flusssteuerung unterstützen einen stabilen Datenverkehr, während die 2048 MAC-Tabelle und der 1-Mbit-Frame-Pufferspeicher den Switching-Prozess unterstützen.Die Stromversorgung erfolgt über redundante Eingänge für +12 bis +48 VDC mit Verpolungsschutz, zudem steht ein Relais-Alarmausgang mit 2 A bei 30 VDC zur Verfügung. Das Metallgehäuse ist nach IP30 geschützt und für die Hutschienenmontage ausgelegt, das Gerät arbeitet im Bereich von -30 °C bis +75 °C. Es ist CE-, UKCA-, FCC-, RoHS- und WEEE-zertifiziert.AnwendungenEthernet-Netzwerke in der industriellen AutomatisierungEthernet-Verbindungen über große Distanzen von bis zu 60 kmElektrisch stark belastete Umgebungen, in denen Glasfaser die Verbindung störungsfrei hält
