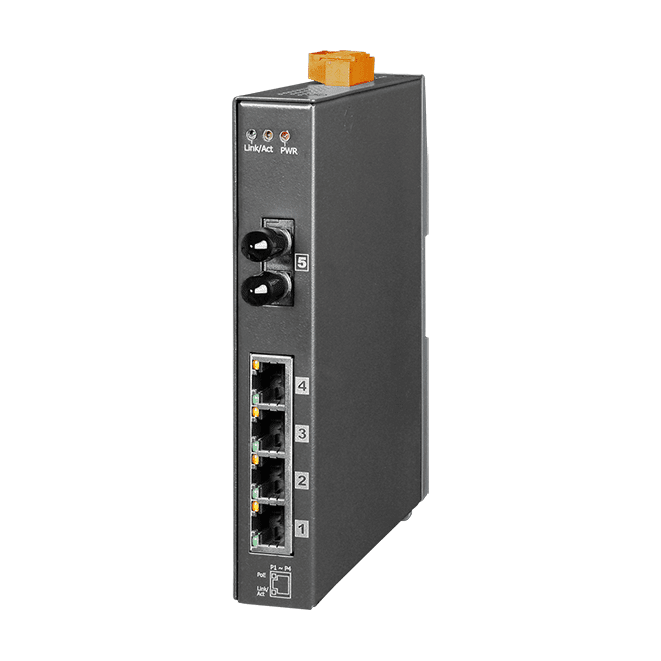

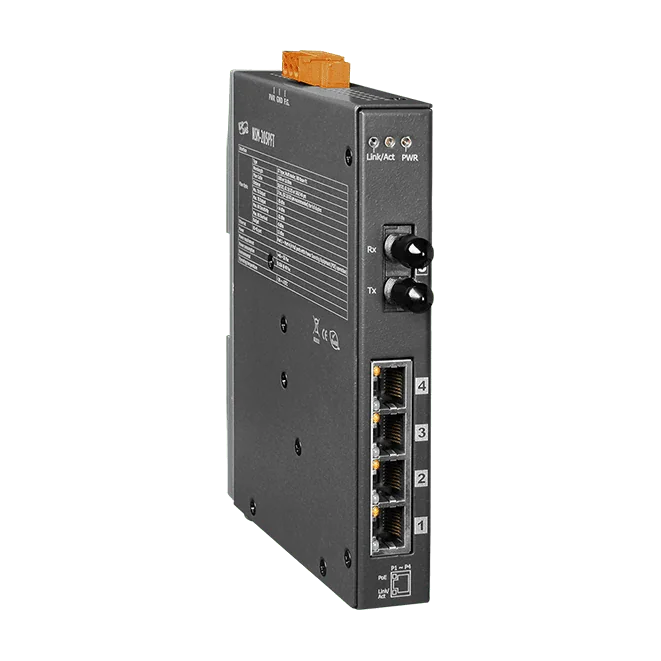

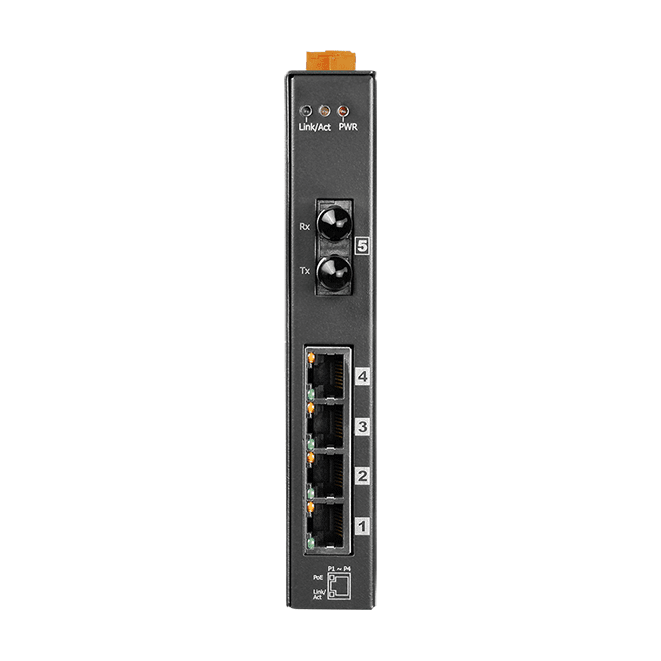

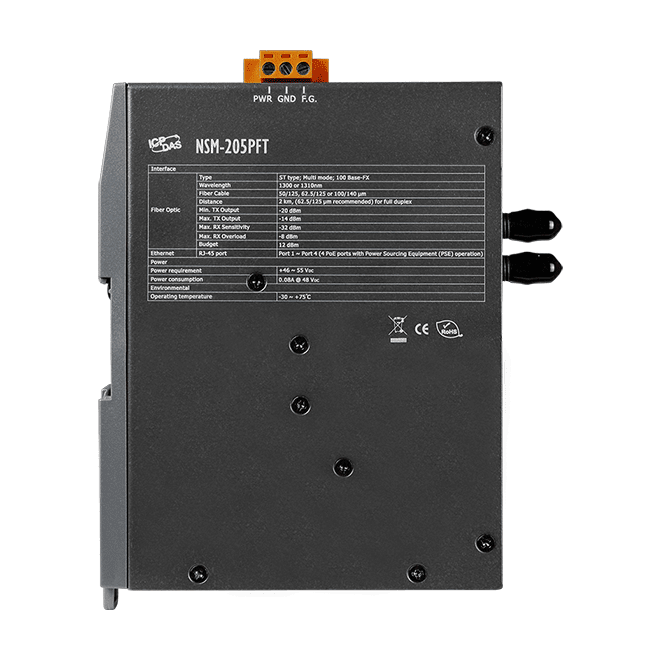

NSM-205PFT Unmanaged PoE-Fasterswitch, 4 x RJ-45 PSE + 1 x 100Base-FX ST

Der NS-205PFT CR ist ein unmanaged Ethernet-Switch, der vier 10/100Base-TX-RJ-45-Anschlüsse mit einem 100Base-FX-Multimode-Glasfaseranschluss mit ST-Steckern kombiniert. Seine vier PoE-Anschlüsse arbeiten als Stromversorgungseinrichtung (PSE), sodass eine zentrale Versorgung angeschlossene PoE-Endgeräte (PDs) über dieselbe Ethernet-Verkabelung speisen kann. Das Suffix CR kennzeichnet die Variante mit einem Spannungseingang von +46 VDC bis +55 VDC.Jeder PoE-Anschluss liefert bis zu 15,4 W gemäß IEEE 802.3af; der Switch erkennt PDs automatisch und steuert die Leistungsabgabe entsprechend. Der Glasfaseranschluss unterstützt 100-Mbit/s-Verbindungen über Multimode-Glasfaser für Entfernungen bis 2 km, wodurch die Verbindung gegen elektrische Störungen in der Anlage isoliert ist.Der Switch arbeitet mit Store-and-Forward-Verarbeitung und Wire-Speed-Switching, unterstützt IEEE 802.3x-Flusssteuerung und bietet eine Isolationsfestigkeit von 1500 Vrms. Das Gehäuse aus Kunststoff ist für die Hutschienenmontage ausgelegt, der Betriebstemperaturbereich reicht von -30 °C bis +75 °C.AnwendungenVersorgung von PoE-Geräten über eine zentrale Stromversorgung und Ethernet-VerkabelungErweiterung von Ethernet-Verbindungen über Multimode-Glasfaser in elektrisch stark gestörten Umgebungen

NS-205PFC CR ist ein unmanaged Ethernet-Switch, der vier RJ-45-Ports 10/100Base-TX, die jeweils als Power Sourcing Equipment (PSE) arbeiten, mit einem 100Base-FX-Multimode-Glasfaseranschluss kombiniert. Die Energie kann zentral an angeschlossene Powered Devices verteilt werden, mit automatischer PD-Erkennung und automatischem Energiemanagement.Der SC-Glasfaser-Uplink unterstützt eine Hochgeschwindigkeitsübertragung mit 100 Mbit/s über Entfernungen von bis zu 2 km im Vollduplexbetrieb; empfohlen wird Glasfaser 62,5/125 μm. Da die Verbindung optisch erfolgt, bleiben elektrische Störungen von der Strecke fern, und die Isolationsfestigkeit von 1500 Vrms bietet zusätzlichen Schutz.Die Variante CR verfügt über einen Spanneingang von +46 bis +55 VDC, Verpolschutz und DIN-Schienenmontage und ist für den Betrieb von -30 °C bis +75 °C ausgelegt. Sie eignet sich für Schaltschrankinstallationen, in denen eine einzige Versorgung mehrere PoE-Geräte speisen muss.AnwendungenZentrale PoE-Energieverteilung an Powered Devices in IndustrieschaltschränkenEthernet-Segmente, erweitert über Multimode-Glasfaserstrecken von bis zu 2 km

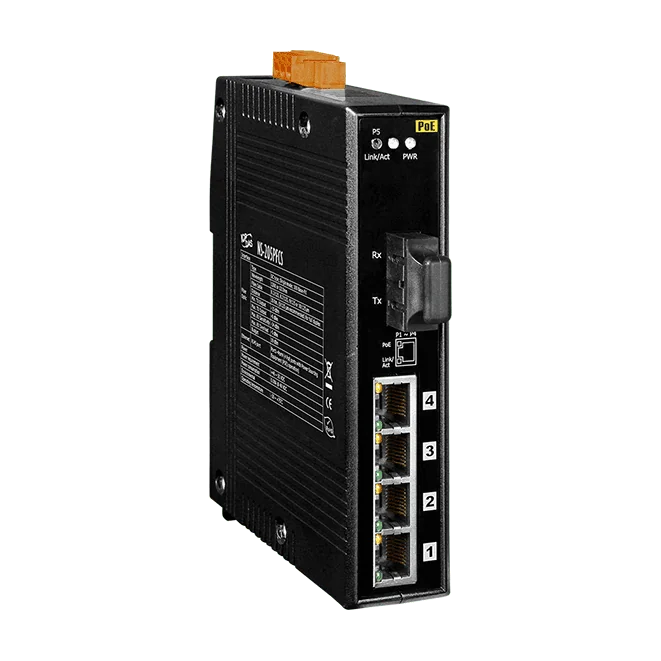

Der NS-205PFCS CR ist ein unmanaged Switch für die DIN-Schiene, der vier Kupfer-Ethernet-Ports, die jeweils als Power Sourcing Equipment Power over Ethernet bereitstellen können, mit einem einzelnen 100Base-FX-Glasfaser-Uplink kombiniert. So lassen sich Energie und Daten von einer zentralen Versorgung an entfernte PoE-Geräte übertragen.Der Glasfaseranschluss verwendet einen SC-Steckverbinder und Singlemode-Faser und eignet sich damit für Verbindungen über große Entfernungen. Die Glasfaserübertragung ist nicht anfällig für elektrische Störungen, sodass die Strecke auch parallel zu störungsbehafteten Geräten betrieben werden kann. Diese Variante ist für den Vollduplexbetrieb über 30 km ausgelegt, wobei Singlemode-Faser mit 9/125 µm empfohlen wird.Vier 10/100Base-TX-RJ-45-Ports mit automatischer Erkennung von PoE-Endgeräten und EnergiemanagementBis zu 15,4 W pro PoE-Kanal, 100 % konform zu IEEE 802.3afStore-and-Forward-Switching mit einer MAC-Tabelle für 1024 EinträgeSpannungseingang von +46 VDC bis +55 VDC mit VerpolungsschutzAnwendungenVersorgung entfernter PoE-Geräte über Ethernet aus einer zentralen DC-VersorgungEthernet-Verbindungen über große Entfernungen mit Singlemode-GlasfaserStöranfällige industrielle Netzwerksegmente, die eine Glasfaserisolation erfordern

Der NS-205PFCS-60 ist ein unmanaged Ethernet-Switch, der vier 10/100Base-TX-RJ-45-Ports, die jeweils als Power-Sourcing-Equipment-(PSE)-Port arbeiten, mit einem 100Base-FX-Singlemode-Glasfaserport kombiniert. Er zentralisiert die Energieversorgung, sodass PoE-fähige Geräte über ihr Ethernet-Kabel von einer einzigen DC-Versorgung gespeist werden können, mit bis zu 15,4 W pro Kanal.Das Energiemanagement arbeitet automatisch. Der Switch erkennt angeschlossene Powered Devices (PDs) und steuert die Leistung für jeden Port; er ist zu 100 % konform mit IEEE 802.3af. Der SC-Singlemode-Glasfaserport überträgt 100-Mbit/s-Datenverkehr über Strecken von bis zu 60 km, wobei für den Vollduplexbetrieb 9/125-μm-Glasfaser empfohlen wird.Diese CR-Variante verfügt über einen Spannungseingang von +46 VDC bis +55 VDC und eignet sich für die Montage auf DIN-Schienen in industriellen Gehäusen, mit einem Betriebsbereich von -30 °C bis +75 °C.AnwendungenZentralisierte Energieversorgung PoE-fähiger Geräte aus einer einzigen DC-VersorgungGroße Ethernet-Strecken zwischen Gebäuden oder Standorten über Singlemode-GlasfaserIndustrielle Netzwerke, in denen Glasfaserverbindungen zur Vermeidung elektrischer Störungen bevorzugt werden

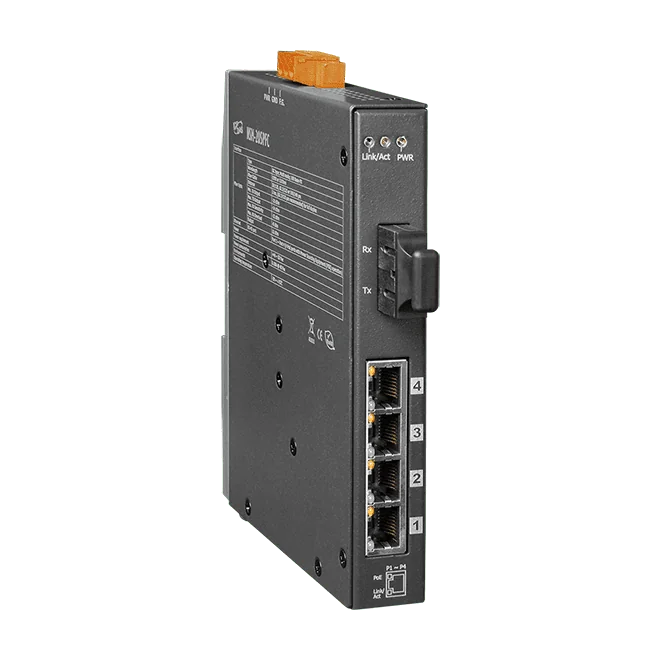

Der NSM-205PFC CR ist ein unmanaged Ethernet-Switch mit vier RJ-45-Ports, die als Power Sourcing Equipment (PSE) arbeiten, sowie einem 100Base-FX-Multimode-Glasfaserport. Er bündelt die Energieversorgung für PoE-Geräte und stellt an jedem PSE-Port bis zu 15,4 W bereit. Angeschlossene PoE-Geräte werden automatisch erkannt.Der Glasfaser-Uplink unterstützt eine Übertragung mit 100 Mbit/s über Strecken von bis zu 2 km und eignet sich damit für Verbindungen, bei denen elektrische Störungen ein Problem darstellen würden. Die Frames werden im Store-and-Forward-Verfahren verarbeitet, das Switching erfolgt mit Wire-Speed, und IEEE 802.3x-Flusssteuerung wird unterstützt.Diese CR-Variante ist in einem Metallgehäuse für die Hutschienenmontage aufgebaut und akzeptiert einen Spannungseingang von +46 bis +55 VDC. Die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE sind laut Herstellerdatenblatt aufgeführt.AnwendungenZentrale Energieversorgung für PoE-Geräte über EthernetErweiterung von Ethernet-Verbindungen über Glasfaser in elektrisch gestörten UmgebungenIndustrielle Schaltschränke mit hutschienenmontierter Netzwerktechnik

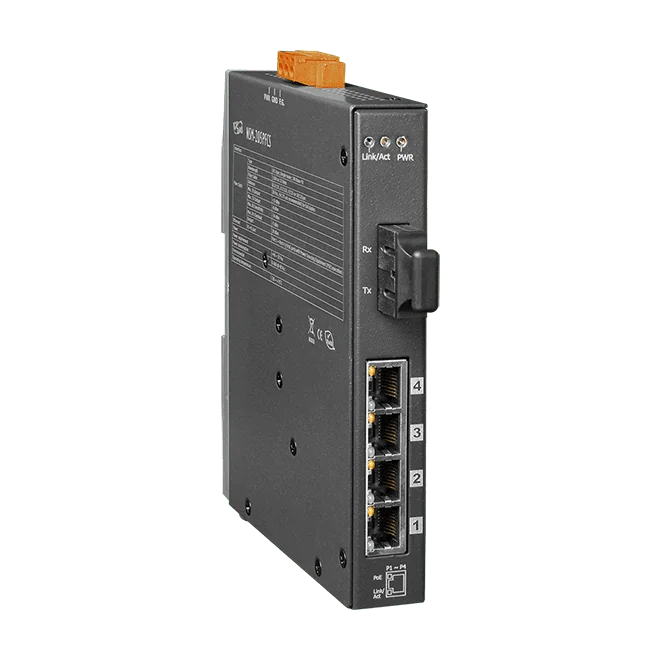

Der NSM-205PFCS CR ist ein unmanaged Ethernet-Switch, der vier RJ-45-Ports für 10/100Base-TX mit einem 100Base-FX-Singlemode-Glasfaserport mit SC-Steckverbinder kombiniert. Seine vier PoE-Ports arbeiten als Power Sourcing Equipment (PSE) und können so über dasselbe Kupferkabel, das auch die Daten überträgt, Energie an Powered Devices (PD) liefern. Das vereinfacht die Verkabelung an entfernten Feldstandorten.Jeder PSE-Port liefert bis zu 15,4 W und ist zu 100 % konform mit IEEE 802.3af. Der Switch erkennt angeschlossene PDs automatisch und steuert die Energieversorgung entsprechend. Der Bestellcode CR ist für eine Eingangsspannung von +46 bis +55 VDC ausgelegt und enthält einen Verpolungsschutz.Glasfaserübertragung ist eine sinnvolle Wahl, wenn mit elektrischen Störungen zu rechnen ist. Die Singlemode-Strecke erreicht bis zu 30 km. Für den Vollduplexbetrieb wird Glasfaser 9/125 μm empfohlen. Das Metallgehäuse erfüllt IP30, wird auf einer DIN-Hutschiene montiert, und das Gerät ist für den Betrieb von -30 °C bis +75 °C spezifiziert.AnwendungenVersorgung von PoE-Geräten an entfernten Standorten, die über Singlemode-Glasfaser angebunden sindErweiterung von Ethernet-Netzwerken über große Entfernungen, wo Kupferverkabelung nicht praktikabel istElektrisch störende Umgebungen, in denen Glasfaserstrecken Interferenzen vermeiden helfen

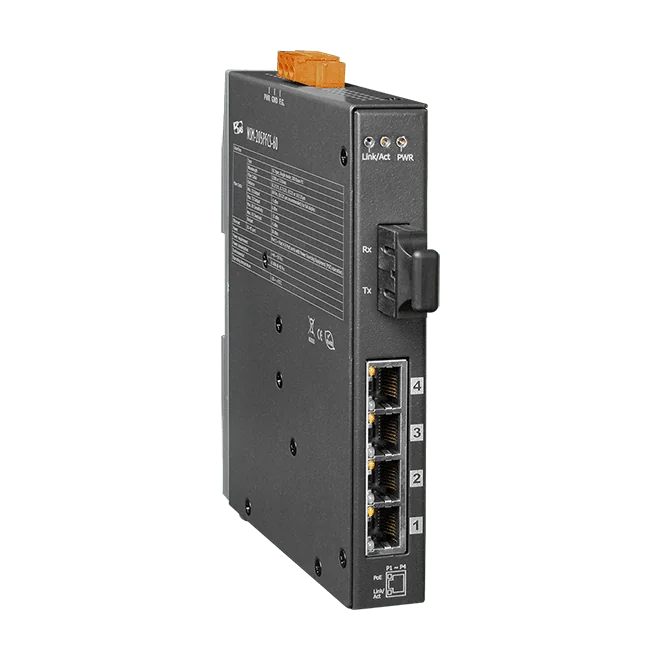

NSM-205PFCS-60 CR ist ein unmanaged Ethernet-Switch mit vier 10/100Base-TX RJ-45-Ports und einem 100Base-FX-Glasfaserport mit SC-Single-Mode-Steckverbinder. Alle vier Kupferports arbeiten als Power Sourcing Equipment (PSE), sodass Powered Devices über handelsübliche Ethernet-Verkabelung von einer zentralen Stromversorgung gespeist werden können.Jeder PoE-Kanal liefert bis zu 15,4 W und ist zu 100 % konform mit IEEE 802.3af. Der Switch erkennt Powered Devices automatisch und steuert deren Stromversorgung. Die CR-Variante nimmt einen Eingang von +46 VDC bis +55 VDC auf. Der Glasfaser-Uplink überbrückt Entfernungen von bis zu 60 km und hält die Verbindung frei von elektrischen Störungen.Das Metallgehäuse ist nach IP30 ausgeführt und wird auf einer DIN-Schiene montiert. Der Betriebstemperaturbereich reicht von -30 °C bis +75 °C. Der Switch eignet sich für abgesetzte, zentral versorgte PoE-Segmente, die über Glasfaser an das Hauptnetz angebunden werden müssen.AnwendungenVersorgung abgesetzter PoE-Geräte aus einer zentralen Stromquelle über Ethernet-VerkabelungErweiterung von Ethernet-Segmenten über Single-Mode-Glasfaserstrecken von bis zu 60 kmStöranfällige industrielle Ethernet-Installationen, bei denen ein Glasfaser-Uplink bevorzugt wird

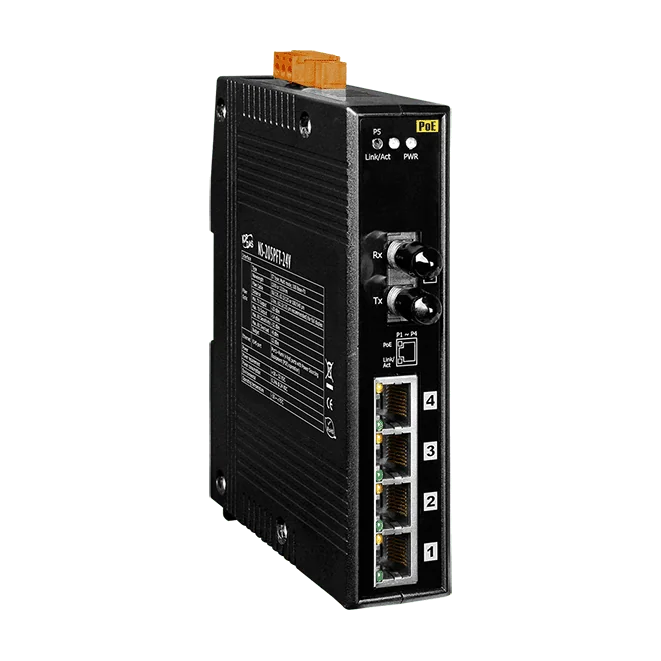

Der NS-205PFT-24V ist ein unmanaged Ethernet-Switch, der vier RJ-45-Ports für 10/100Base-TX, die jeweils ein PoE-Gerät mit Strom versorgen können, mit einem 100Base-FX-Multimode-Glasfaserport mit ST-Steckverbinder kombiniert. Jeder PoE-Port arbeitet als Power Sourcing Equipment (PSE) und liefert pro Kanal bis zu 15,4 W. Gespeiste Geräte lassen sich damit über eine zentrale Versorgung betreiben, statt über einzelne Netzteile.Glasfaser-Uplinks bieten galvanische Trennung von Störquellen und ermöglichen 100-Mbps-Verbindungen über Entfernungen von bis zu 2 km. Da das Gerät auf einen 24-VDC-Eingang ausgelegt ist, unterstützt ein interner Hochsetzsteller auf 48 VDC den PoE-Betrieb auch in Anlagen ohne 48-VDC-Versorgung.Der Switch erkennt Powered Devices automatisch und steuert die Leistungsabgabe entsprechend. Das Kunststoffgehäuse wird auf einer DIN-Hutschiene montiert, der zulässige Betriebstemperaturbereich beträgt -30 °C bis +75 °C.AnwendungenZentrale Energieversorgung von PoE-Geräten aus einer 24-VDC-VersorgungGlasfaserangebundene Ethernet-Verbindungen über Entfernungen von bis zu 2 kmEthernet-Segmente, in denen elektrische Störungen Kupferverbindungen beeinträchtigen könntenAnlagen ohne 48-VDC-Versorgung, die dennoch PoE benötigen

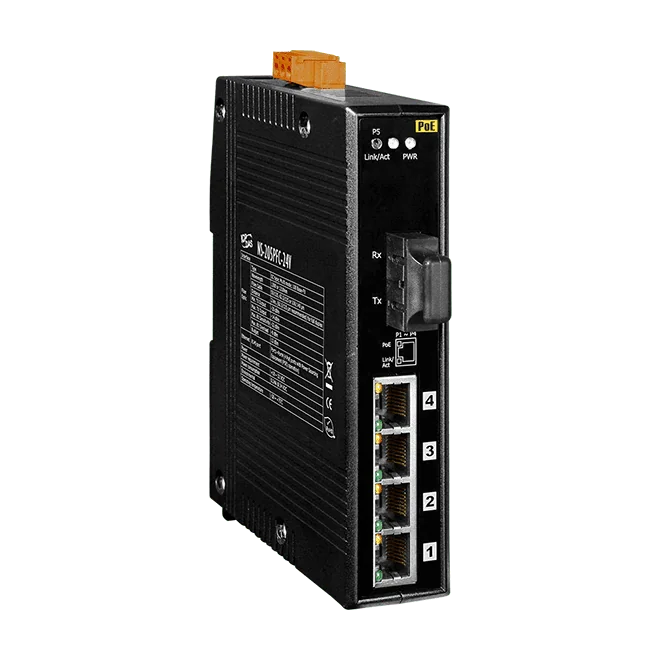

NS-205PFC-24V CR ist ein unmanaged Ethernet-Switch, der vier 10/100Base-TX-RJ-45-Ports mit einem 100Base-FX-Multimode-Glasfaserport mit SC-Steckverbinder kombiniert. Vier der RJ-45-Ports arbeiten als Power Sourcing Equipment (PSE) für Power over Ethernet. Ingenieure können damit mehrere Powered Devices aus einer zentralen Schaltschrankversorgung speisen und den Netzwerkverkehr über Glasfaser führen, wo elektrische Störungen oder Entfernungen Kupferstrecken einschränken würden.Jeder PoE-Port liefert bis zu 15,4 W und erkennt angeschlossene Powered Devices automatisch, wobei die Leistung entsprechend gesteuert wird. Der Glasfaserport arbeitet mit 100 Mbit/s über Multimode-Kabel mit einem angegebenen Linkbudget von 12 dBm und einer Reichweite von bis zu 2 km im Vollduplexbetrieb. Das Gerät akzeptiert eine Eingangsspannung von 24 VDC und enthält eine Boost-Stufe auf 48 VDC für den PoE-Ausgang. Dies eignet sich für Standorte, an denen keine 48-VDC-Versorgung verfügbar ist.Der Switch arbeitet mit Store-and-Forward-Verarbeitung, Wire-Speed-Switching und IEEE-802.3x-Flusskontrolle. Er ist für eine Isolationsfestigkeit von 1500 Vrms für eine Minute und einen Betriebstemperaturbereich von -30 °C bis +75 °C ausgelegt. Das Kunststoffgehäuse wird auf einer DIN-Schiene montiert.AnwendungenVersorgung von PoE-Geräten aus einer zentralen 24-VDC-VersorgungErweiterung von Ethernet-Strecken über Multimode-Glasfaser, wo Störungen oder Entfernungen eine Rolle spielenPoE-Verteilung an Standorten ohne 48-VDC-Netzteil

NS-205PFCS-24V ist ein unmanaged Industrie-Ethernet-Switch, der vier 10/100Base-TX-Ports, die jeweils Energie über Ethernet an ein angeschlossenes Gerät liefern können, mit einer Single-Mode-Glasfaser-Uplink-Verbindung kombiniert. Er eignet sich für Ingenieure, die Energie und Daten von einem zentralen Standort an entfernte Geräte mit Stromversorgung verteilen möchten, ohne separate Versorgungsleitungen verlegen zu müssen.Jeder PoE-Port arbeitet als Power Sourcing Equipment und erkennt angeschlossene Geräte automatisch. Die Leistung wird portweise bis zu 15,4 W gemäß IEEE 802.3af verwaltet. Der Glasfaseranschluss arbeitet mit 100 Mbit/s über Entfernungen von bis zu 30 km, und die optische Übertragung verhindert, dass elektrische Störungen die Verbindung beeinträchtigen. Eine Aufwärtswandlerstufe von 24 VDC auf 48 VDC ermöglicht den PoE-Betrieb dort, wo keine 48-VDC-Versorgung verfügbar ist.Das Gerät ist für die Montage auf einer DIN-Schiene in einem Kunststoffgehäuse ausgelegt, mit einem Betriebsbereich von -30 °C bis +75 °C und einem 24-VDC-Eingang, der für +18 bis +32 VDC spezifiziert ist und einen Verpolungsschutz besitzt. Statusleuchten zeigen Spannungsversorgung, Verbindung und Aktivität sowie die Erkennung eines angeschlossenen Geräts mit Stromversorgung an.AnwendungenZentrale Energieverteilung an PoE-versorgte GeräteGroße Entfernungen mit Glasfaserverbindungen von bis zu 30 km zwischen NetzwerksegmentenInstallationen, in denen elektrische Störungen Kupfer-Ethernet-Verbindungen beeinträchtigen könntenPoE-Installationen, bei denen nur eine 24-VDC-Versorgung zur Verfügung steht

Der NS-205PFCS-60-24V ist ein unmanaged Industrie-Ethernet-Switch mit vier 10/100Base-TX-Kupferports, die jeweils als Power Sourcing Equipment (PSE) arbeiten, sowie einem 100Base-FX-Uplink über eine Singlemode-Glasfaser mit SC-Anschluss. Er ist für Ingenieure gedacht, die entfernte IEEE-802.3af-Geräte von einem zentralen Standort aus versorgen und gleichzeitig Daten über eine lange Glasfaserstrecke übertragen müssen.Jeder PoE-Port liefert bis zu 15,4 W und erkennt angeschlossene PoE-Geräte automatisch; die Leistung wird pro Port verwaltet. Die Glasfaserstrecke ist für bis zu 60 km ausgelegt, für den Vollduplexbetrieb wird 9/125-μm-Faser empfohlen. Da die Verbindung optisch erfolgt, ist sie weniger anfällig für elektrische Störungen als ein Kupfersegment gleicher Länge.Das Gerät akzeptiert eine Eingangsspannung von 24 VDC im Bereich +18 bis +32 VDC mit Verpolungsschutz. Eine interne Boost-Stufe ermöglicht PoE-Versorgung dort, wo keine 48-VDC-Versorgung verfügbar ist. Das Kunststoffgehäuse für die Hutschienenmontage ist für den Betrieb von -30 °C bis +75 °C ausgelegt.AnwendungenVersorgung von IEEE-802.3af-PoE-Geräten an einem entfernten Standort von einem zentralen Switch ausWeitstrecken-Singlemode-Glasfaserverbindungen zwischen Ethernet-NetzsegmentenStandorte ohne 48-VDC-Versorgung, an denen 24 VDC für PoE angehoben werden müssen

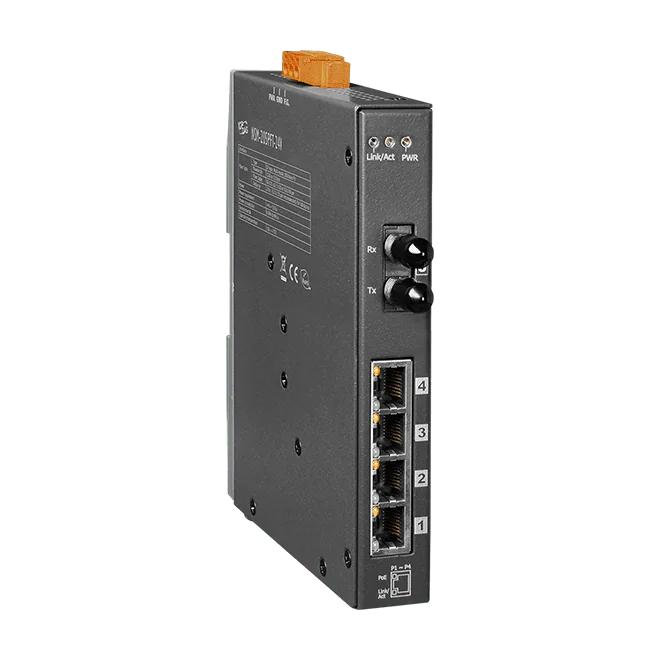

Der NSM-205PFT-24V ist ein unmanaged Ethernet-Switch, der vier PoE-Ports im Betrieb als Stromquelle (Power Sourcing Equipment, PSE) mit einem 100Base-FX-Multimode-Glasfaser-Uplink kombiniert. Damit lässt sich die Energieversorgung für PoE-Geräte an den Kupferports zentral bereitstellen, mit bis zu 15,4 W pro PSE-Port.Der Glasfaseranschluss bietet störunempfindliche Hochgeschwindigkeitsübertragung mit 100 Mbit/s über Strecken von bis zu 2 km. Für den Vollduplexbetrieb wird Glasfaser 62,5/125 μm empfohlen. PoE-Geräte werden automatisch erkannt, und die Leistung wird entsprechend gesteuert. Das Gerät arbeitet mit einer Versorgung von 24 VDC und verfügt über einen Wandler von 24 VDC auf 48 VDC für PoE-Anwendungen, bei denen keine 48-VDC-Versorgung zur Verfügung steht.Der NSM-205PFT-24V CR besitzt ein Metallgehäuse für die Hutschienenmontage, die Schutzart IP30 und einen Betriebstemperaturbereich von -30 °C bis +75 °C. Er trägt die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenVersorgung von PoE-Geräten aus einer zentralen 24-VDC-Versorgung im SchaltschrankStörempfindliche Ethernet-Verbindungen über Multimode-GlasfaserIndustrielle Schaltanlagen mit Hutschienenmontage
