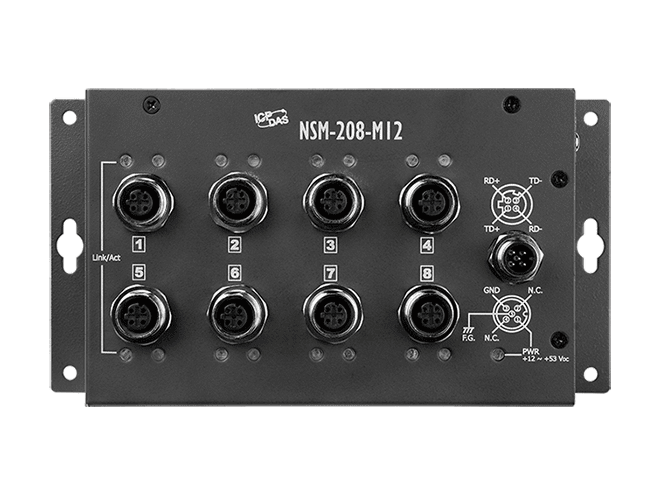

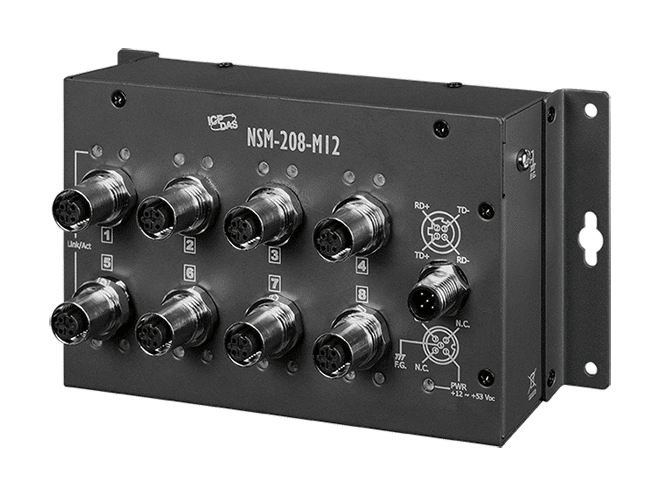

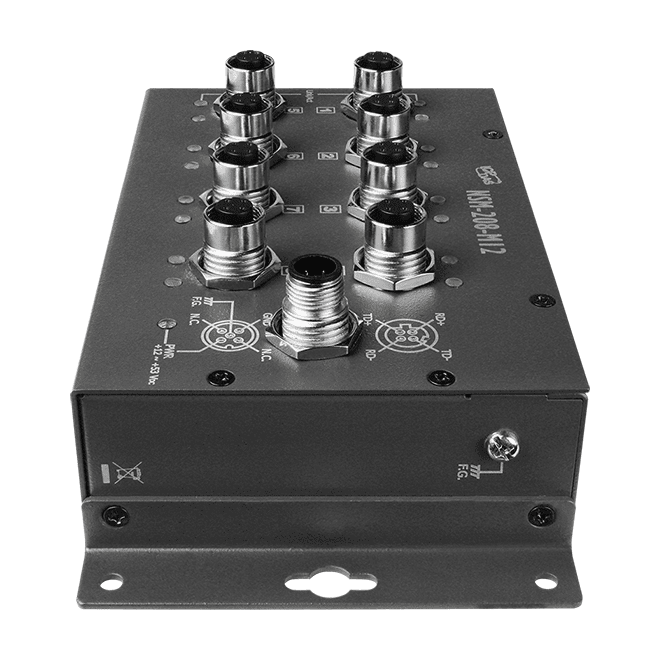

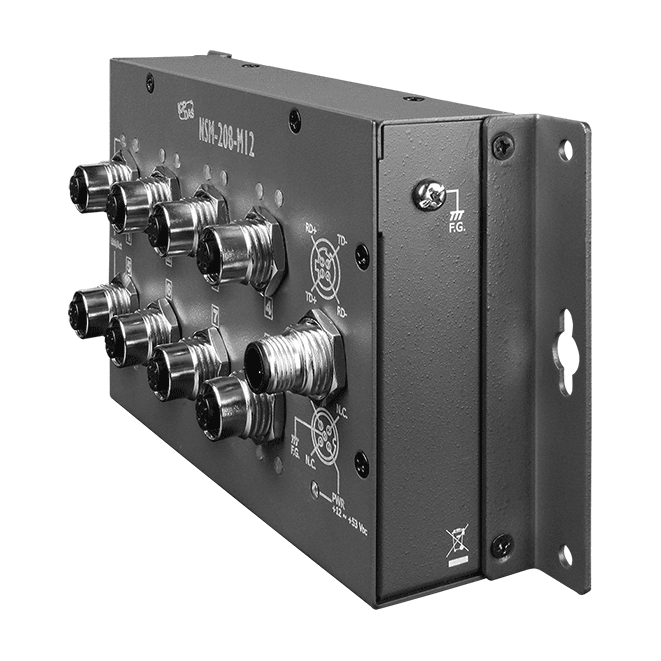

NSM-208-M12 EN50155 8-Port-M12-Unmanaged-Ethernet-Switch, 10/100 Mbit/s

Der NSM-208PSE-M12 ist ein unmanaged Ethernet-Switch für industrielle Netzwerke, in denen die Steckverbinder auch unter Vibration und Stößen sicher halten müssen. Jeder seiner acht M12-Ports arbeitet als Power Sourcing Equipment (PSE) und liefert PoE nach IEEE 802.3af mit bis zu 15,4 W pro Port. So lassen sich PoE-Endgeräte ohne separate Stromversorgung an jedem Knoten anschließen.Der Switch ist nach dem Bahnstandard EN50155 gebaut, erfüllt EN50121-3-2 und EN50121-4 und entspricht außerdem NEMA TS2. Er akzeptiert einen Eingang von +46 VDC bis +53 VDC mit Verpolschutz und bietet eine Isolation von 1500 Vrms für eine Minute. Das Metallgehäuse ist für die Wandmontage ausgelegt und für den Betrieb von -40 °C bis +75 °C freigegeben.Im Lieferumfang enthalten sind acht M12D-4P-IP68-Steckverbinder und acht A-CAP-M12M-Schutzkappen, ein M12A-5P-IP68-Steckverbinder und eine A-CAP-M12F-Schutzkappe sowie das Wandmontage-Kit 4SIX1K0000003.AnwendungenIndustrielle Ethernet-Netzwerke in rauen UmgebungenInstallationen mit starker Vibration und StößenBahnanwendungen mit Anforderung an die Konformität nach EN50155Versorgung von PoE-Geräten nach IEEE 802.3af über einen einzigen Switch

Der NSM-208A ist ein unmanaged Industrie-Ethernet-Switch mit acht geschirmten RJ-45-Ports, die mit 10/100 Mbps arbeiten. Er eignet sich für Ingenieure, die in einem Schaltschrank eine einfache Plug-and-Play-Verbindung für Ethernet-Geräte benötigen, ohne den Konfigurationsaufwand eines managed Switches. Jeder Port handelt seine Geschwindigkeit automatisch aus und erkennt MDI/MDI-X automatisch, sodass gerade oder gekreuzte Kabel verwendet werden können.Frames werden im Store-and-Forward-Verfahren zwischengespeichert und weitergeleitet, unterstützt durch 768 Kbit Frame-Pufferspeicher und eine MAC-Tabelle mit 2048 Einträgen. Vollduplex-Flusssteuerung nach IEEE 802.3x sowie Back-Pressure-Flusssteuerung im Halbduplexbetrieb sind verfügbar. Die LEDs für Link und Datenrate je Port erleichtern die Fehlersuche bei der Inbetriebnahme.Betrieb mit +12 ~ +48 VDC und VerpolungsschutzMetallgehäuse mit Schutzart IP30, ausgelegt für die Montage auf HutschieneBetriebsbereich von -40 °C ~ +75 °C bei 10 % ~ 90 % relativer Feuchte, nicht kondensierendAnwendungenIndustrielle Ethernet-Vernetzung in hutschienenmontierten SchaltschränkenAnbindung mehrerer 10/100-Mbps-Ethernet-Geräte in Umgebungen mit extremen Temperaturen

Der NSM-208AG CR ist ein unmanaged Ethernet-Switch mit acht RJ-45-Ports, die jeweils den Betrieb mit 10/100/1000 Base-T unterstützen. Jeder Port handelt seine Geschwindigkeit automatisch zwischen 10, 100 und 1000 Mbit/s aus, und das Flow-Control-Verfahren wird zusammen damit ausgehandelt. Der Switch passt sich dadurch jedem angeschlossenen Gerät ohne manuelle Konfiguration an.Die Store-and-Forward-Verarbeitung und das automatische MDI/MDI-X-Crossover erleichtern die Inbetriebnahme in einem gemischten Netzwerk aus Arbeitsplatzrechnern und Geräten. Link-, Datenraten- und Betriebs-LEDs unterstützen die Inbetriebnahme und die Fehlersuche auf Portebene.Das Metallgehäuse ist für einen Betriebstemperaturbereich von -40 °C bis +75 °C ausgelegt und kann auf einer DIN-Schiene oder an der Wand montiert werden. Der Eingang für +12 VDC bis +48 VDC verfügt über einen Verpolungsschutz, und die Port-Isolation ist mit 1500 Vrms für 1 Minute spezifiziert.AnwendungenAnschluss von bis zu acht Arbeitsplatzrechnern oder Geräten in Ethernet-NetzwerkenIndustrielle Kommunikationsnetze, die einen kompakten, auf DIN-Schiene oder Wand montierbaren Switch erfordern

Der NSM-208GP ist ein unmanaged Gigabit-Ethernet-Switch mit acht Ports, der zugleich als PoE-Stromquelle (PSE) arbeitet. Jeder RJ-45-Port versorgt ein Powered Device nach IEEE 802.3at mit bis zu 30 W. Damit lassen sich mehrere Remote-Geräte mit einem einzigen Switch speisen, ohne für jeden Port einen separaten Injektor zu benötigen.Die Stromversorgung erfolgt über einen redundanten Doppeleingang für +24 bis +53 VDC mit Verpolschutz. Die PoE-Stufe ist intern hochgesetzt, sodass PoE-Anwendungen mit einem 24-VDC-Netzteil betrieben werden können, statt eines 48-V-Netzteils.Der Switch arbeitet mit Store-and-Forward-Verarbeitung, einer 4-K-MAC-Tabelle, einem 1,5-Mbit-Framepuffer und Jumbo-Frame-Unterstützung bis 9 K. Eine eigenständige PoE-Status-LED an jedem Port unterstützt Ingenieure bei der schnellen Fehlerdiagnose, zudem ist ein Relais-Alarmausgang vorhanden. Das Metallgehäuse wird auf der DIN-Schiene montiert oder optional an der Wand, und das Gerät ist für -25 °C bis +75 °C ausgelegt.AnwendungenVersorgung von PoE-Geräten über ein 24-VDC-Netzteil ohne separates 48-V-NetzteilIndustrielle Ethernet-Netzwerkinfrastruktur
