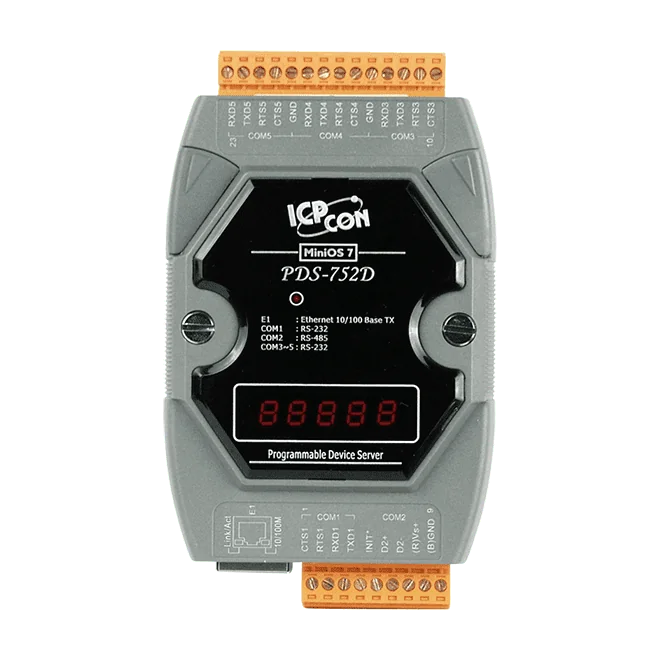

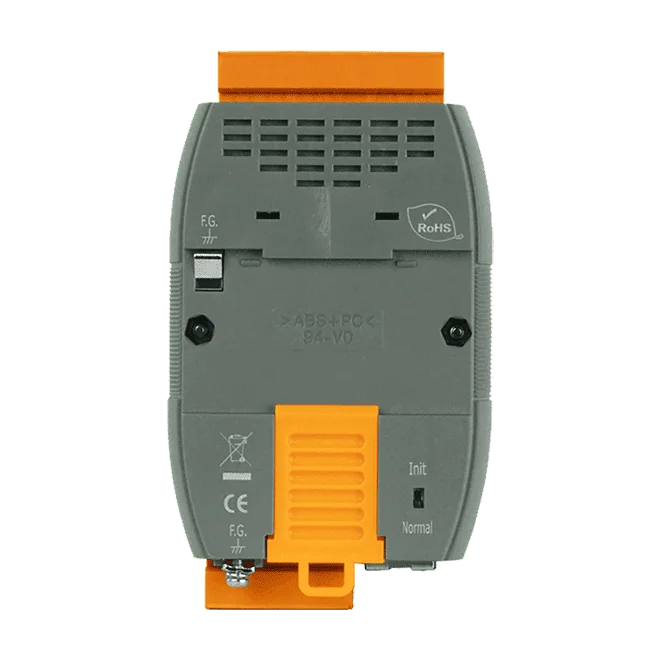

PDS-752D Serial-to-Ethernet-Device-Server, 4x RS-232 und 1x RS-485

PDS-752 CR verbindet bestehende serielle Geräte mit einem Ethernet-Netzwerk. Es stellt vier RS-232-Schnittstellen und eine RS-485-Schnittstelle bereit, sodass vorhandene serielle Geräte ohne Austausch in eine IP-Infrastruktur eingebunden werden können. Mit dem VxComm-Treiber und dem zugehörigen Utility lassen sich die integrierten COM-Ports unter Windows auf Standard-virtuelle COM-Ports abbilden. Das eignet sich für Software, die lokale serielle Verbindungen erwartet.Das Gerät arbeitet mit dem integrierten MiniOS7 von ICP DAS und ist über die Xserver-Struktur programmierbar, sodass kundenspezifische Ethernet-Anwendungen direkt auf dem Gerät entwickelt werden können. Zudem arbeitet es als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme, die über Modbus TCP kommunizieren. Die RS-485-Schnittstelle verwendet einen Self-Tuner-ASIC-Controller, und die serielle Schnittstelle verfügt über einen ESD-Schutz von +/-4 kV.Das Gehäuse besteht aus Kunststoff und misst 72 mm x 35 mm x 123 mm (B x T x H). Die Versorgung erfolgt über eine abnehmbare Schraubklemme mit +10 ~ 30 VDC, was die Verdrahtung vereinfacht. Die Montage ist auf Hutschiene oder Wand möglich. Der Betriebstemperaturbereich liegt bei -25 ~ +75 °C. Diese Bestellnummer enthält das Kabel CA-0910.AnwendungenFabrikautomationGebäudeautomationHausautomation

Der PDSM-752 bindet vier RS-232-Schnittstellen und einen RS-485-Anschluss an ein Ethernet-Netzwerk an, sodass ältere serielle Geräte über Ethernet betrieben werden können. Ein VxComm-Treiber bildet die COM-Ports des Device-Servers auf Standard-virtuelle COM-Ports eines Windows-PCs ab, sodass bestehende serielle Software weiterhin über das Netzwerk funktioniert.Basierend auf einer 80-MHz-CPU der 80186-Klasse mit integriertem Betriebssystem MiniOS7 und der Xserver-Programmierstruktur lässt sich das Gerät um eigene Ethernet-Logik erweitern. Außerdem arbeitet es als Modbus-TCP-zu-RTU/ASCII-Gateway und leitet Anfragen von SCADA- oder HMI-Systemen an serielle Modbus-Slaves weiter. Ein Metallgehäuse, ein Watchdog-Timer und ESD-Schutz an den seriellen Schnittstellen eignen sich für anspruchsvolle Installationen.Diese Bestellnummer umfasst das Kabel CA-0910. Die Versorgung erfolgt über eine abnehmbare Klemmleiste mit +10 ~ 30 VDC, das Gerät ist für die Wandmontage ausgelegt und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenFabrikautomationGebäudeautomationHausautomation

Der PDSM-752D bindet serielle Geräte an Ethernet an. Er stellt vier RS-232-Schnittstellen und eine RS-485-Schnittstelle bereit, sodass bestehende serielle Messgeräte, Steuerungen und Feldgeräte ohne Austausch über ein Netzwerk erreichbar sind. Der VxComm-Treiber bildet die seriellen Schnittstellen als virtuelle COM-Ports auf einem Windows-PC ab, sodass bestehende Software mit serieller Anbindung unverändert weiterarbeiten kann.Da das Gerät programmierbar ist, können Ingenieure eigene Ethernet-Kommunikationslogik auf der integrierten Plattform MiniOS7 realisieren. Zudem arbeitet es als Modbus-TCP-zu-RTU/ASCII-Gateway: SCADA- und HMI-Systeme, die Modbus TCP sprechen, können so seriell angebundene Modbus-RTU- oder ASCII-Slaves abfragen.Diese Variante verfügt über ein Metallgehäuse und eine LED-Anzeige und wird mit einem Kabel CA-0910 geliefert. Sie wird wandmontiert und über eine Klemmleiste mit 10 bis 30 VDC versorgt. Der Nennbetriebsbereich liegt bei -25 bis +75 °C, was sie für Schaltschränke und Produktionsumgebungen in der Fabrik-, Gebäude- und Heimautomation geeignet macht.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PPDS-752-MTCP CR bindet vier RS-232-Geräte und ein RS-485-Gerät an ein Ethernet-Netzwerk an. Die integrierten COM-Ports lassen sich über den VxComm-Treiber als Standard-COM-Ports auf einem Windows-PC bereitstellen, sodass bestehende serielle Software mit vernetzter Hardware weiterarbeiten kann.Über reines serielles Tunneling hinaus ist das Gerät programmierbar und läuft mit dem integrierten Betriebssystem MiniOS7. Außerdem fungiert es als Modbus-TCP-zu-RTU/ASCII-Gateway, sodass Modbus-TCP-SCADA- und HMI-Systeme serielle Modbus-Slaves abfragen können. Die Stromversorgung erfolgt wahlweise über einen PoE-Switch nach IEEE 802.3af Klasse 1 oder über eine Klemmleiste mit +12 ~ 48 VDC. Die abnehmbare Klemmleiste vereinfacht die Verdrahtung vor Ort.Diese Bestellnummer wird mit dem Kabel CA-0910 ausgeliefert. Das Gerät eignet sich für Projekte der Fabrik-, Gebäude- und Hausautomation, in denen serielle Geräte in eine Ethernet-Infrastruktur eingebunden werden sollen.AnwendungenFabrikautomationGebäudeautomationHausautomation

Der PPDSM-752-MTCP ist ein programmierbarer Device-Server aus der Serie PDS-700, der serielle Geräte mit RS-232- und RS-485-Schnittstelle an ein Ethernet-Netzwerk anbindet. Er wird im Metallgehäuse mit Power over Ethernet geliefert und arbeitet zusätzlich als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme, die über Modbus TCP kommunizieren.Wählen Sie diese Bestellnummer, wenn Sie vier RS-232-Schnittstellen und eine RS-485-Schnittstelle in einem kompakten, wandmontierbaren Gerät benötigen. Die Stromversorgung erfolgt entweder über einen PoE-Switch nach IEEE 802.3af Klasse 1 und ein handelsübliches Kabel der Kategorie 5 oder über eine Klemmleiste mit +12 ~ 48 VDC. Die abnehmbare Klemmleiste vereinfacht die Verdrahtung in industriellen Installationen, und das Metallgehäuse bietet einen besseren Schutz als die Kunststoffvarianten der PDS-700-Serie.Das Gerät wird mit dem Kabel CA-0910 geliefert. Das Hilfsprogramm VxComm ordnet die integrierten COM-Schnittstellen als virtuelle COM-Ports einem PC zu und unterstützt 32- und 64-Bit-Windows 7 SP1, 10, 2012 und 2016. Ein Watchdog-Timer sowie ein ESD-Schutz von +/-4 kV an den seriellen Schnittstellen erhöhen die Robustheit in anspruchsvollen Umgebungen.AnwendungenFabrikautomationGebäudeautomationHausautomation

PPDS-752D-MTCP verbindet ältere serielle Geräte mit einem Ethernet-Netzwerk. Vier RS-232-Ports und ein RS-485-Port bieten Ingenieuren eine kompakte Möglichkeit, mehrere serielle Geräte ohne Neuprogrammierung der Firmware einzubinden. Virtuelle COM-Treiber ermöglichen es Windows-Anwendungen, die seriellen Ports des Device-Servers anzusprechen, als wären es lokale COM-Ports.Das Gerät arbeitet mit einer programmierbaren Device-Server-Umgebung auf Basis des integrierten MiniOS7-Kernels, sodass eigene Ethernet-Logik direkt auf dem Gerät entwickelt werden kann. Zudem arbeitet es als Modbus-TCP-zu-RTU/ASCII-Gateway, sodass Modbus-TCP-SCADA- oder HMI-Clients RTU- oder ASCII-Slaves auf der seriellen Seite abfragen können. Die Stromversorgung erfolgt entweder über ein Standard-Ethernet-Kabel von einem PoE-Switch nach IEEE 802.3af Klasse 1 oder über eine Klemmleiste mit +12 ~ 48 VDC.Für die Installation vor Ort bietet das Gerät einen Watchdog-Timer, ESD-Schutz von +/-4 kV an den seriellen Ports und eine abnehmbare Klemmleiste für die Verdrahtung. Es wird auf DIN-Schiene oder Wand montiert und mit einem Kabel CA-0910 geliefert. Laut Quelldaten ist das Modell mit CE-, UKCA-, FCC-, RoHS- und WEEE-Zertifizierung gelistet.AnwendungenFabrikautomationGebäudeautomationHausautomation

Der PPDSM-752D-MTCP CR verbindet bis zu fünf serielle Geräte, vier RS-232 und eines RS-485, mit einem Ethernet-Netzwerk. Der integrierte virtuelle COM-Treiber ermöglicht es Software auf einem Windows-PC, die entfernten seriellen Anschlüsse wie lokale COM-Ports anzusprechen, sodass bestehende serielle Anwendungen oft ohne Neuprogrammierung weiterverwendet werden können.Über die einfache serielle Brückenfunktion hinaus läuft auf dem integrierten MiniOS7 eine programmierbare Xserver-Umgebung, und das Gerät kann als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme fungieren. Die Stromversorgung erfolgt wahlweise über das Ethernet-Kabel per IEEE 802.3af Class 1 PoE oder über eine Klemmleiste mit +12 ~ 48 VDC. Ein Watchdog-Timer sowie ESD-Schutz an den seriellen Anschlüssen unterstützen den Betrieb in anspruchsvollen Umgebungen.Das Metallgehäuse, die Wandmontage und die abnehmbare Klemmleiste eignen sich für die Installation in Schaltschränken der Fabrik-, Gebäude- und Heimautomation. Ein Kabel CA-0910 ist im Lieferumfang dieser Bestellnummer enthalten.AnwendungenFabrikautomationGebäudeautomationHeimautomation
