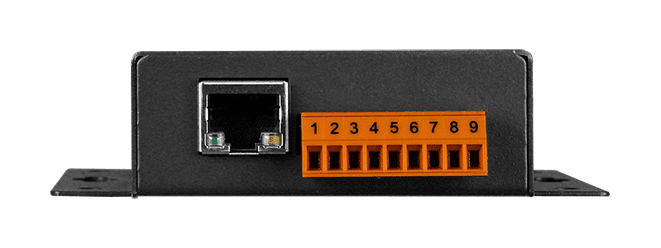

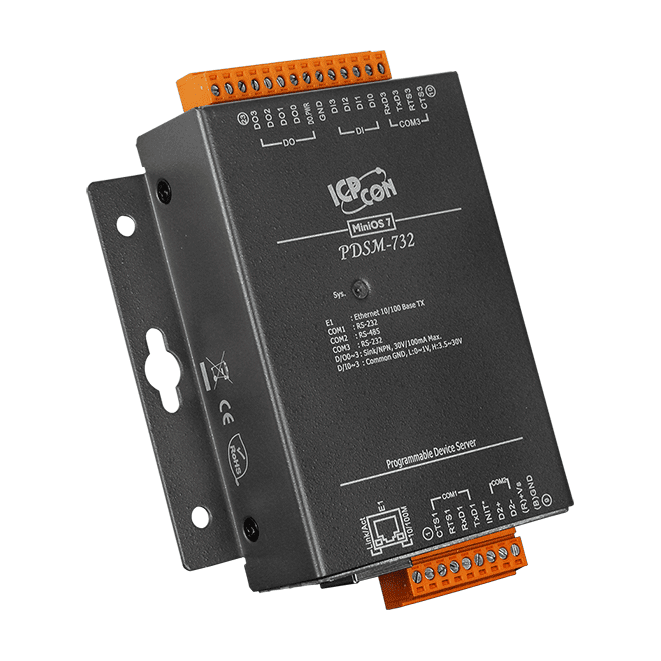

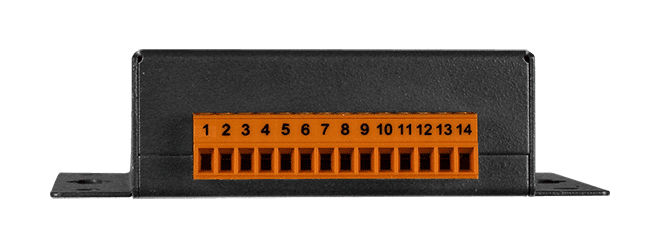

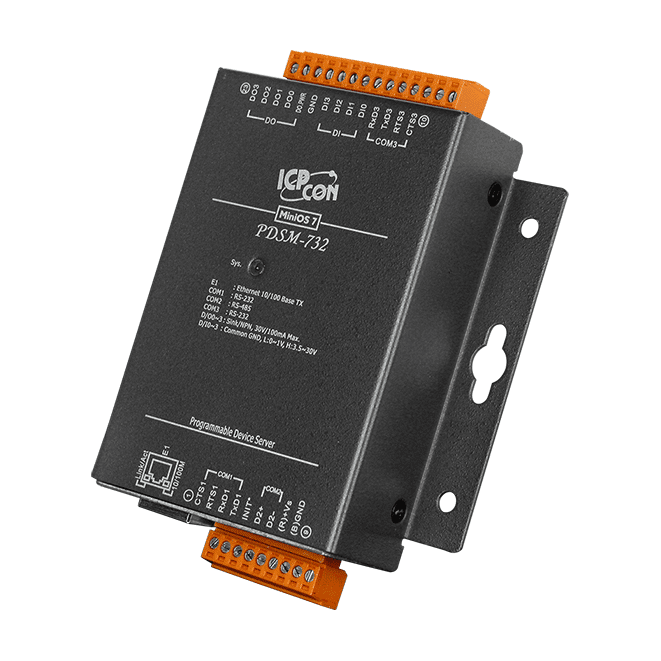

PDSM-732 Seriell-zu-Ethernet-Device-Server, 2x RS-232 + 1x RS-485, 4 DI/4 DO

Der PDS-732 CR ist ein programmierbarer Device-Server, der serielle Geräte mit RS-232- und RS-485-Schnittstelle an ein Ethernet-Netzwerk anbindet. Seine integrierten COM-Ports können über den VxComm-Treiber und das Hilfsprogramm als Standard-COM-Ports auf einem Windows-PC bereitgestellt werden, sodass PC-Software, die einen lokalen COM-Port erwartet, über das Netzwerk auf serielle Geräte zugreifen kann.Das Gerät arbeitet mit dem integrierten Betriebssystem MiniOS7 und kann mit der Xserver-Struktur für kundenspezifische Ethernet-Anwendungen programmiert werden. Außerdem fungiert es als Modbus-TCP-zu-RTU/ASCII-Gateway, sodass Modbus-TCP-SCADA- und HMI-Systeme mit seriellen Modbus-Geräten kommunizieren können.Vier digitale Eingänge (potentialfreier Kontakt, Source-Typ mit gemeinsamer Masse, EIN ab +3,5 bis +30 V) und vier digitale Open-Collector-NPN-Ausgänge (30 VDC, max. 100 mA) ergänzen die seriellen Schnittstellen um diskrete I/Os. Das Kunststoffgehäuse wird auf DIN-Schiene oder Wand montiert; der Betriebstemperaturbereich beträgt -25 ~ +75 °C. Das Kabel CA-0910 ist im Lieferumfang enthalten.AnwendungenFabrikautomationGebäudeautomationHeimautomation

PDS-732D CR ist ein programmierbarer Serial-to-Ethernet-Device-Server, um vorhandene RS-232- und RS-485-Geräte ohne Austausch der seriellen Geräte in ein Ethernet-Netzwerk einzubinden. Der integrierte VxComm-Treiber bildet die seriellen Schnittstellen als virtuelle COM-Ports auf einem Windows-PC ab, sodass bestehende COM-basierte Software weiterhin über das Netzwerk arbeiten kann.Das Gerät arbeitet mit dem Betriebssystem MiniOS7 und einer Xserver-Programmierstruktur, sodass kundenspezifische Ethernet-Anwendungen direkt auf dem Gerät entwickelt werden können. Außerdem kann es als Modbus-TCP-zu-RTU/ASCII-Gateway fungieren, was für SCADA- und HMI-Systeme geeignet ist, die über Modbus TCP mit seriellen Feldgeräten kommunizieren. Vier digitale Eingänge unterstützen Latch- und Zählerfunktionen, und vier Open-Collector-Digitalausgänge (NPN, Senke) schalten Lasten bis 30 VDC und 100 mA.Das Kunststoffgehäuse des PDS-732D ist für die Montage auf DIN-Schiene oder an der Wand vorgesehen und wird über eine Klemmleiste mit +10 ~ 30 VDC versorgt. Der Betriebstemperaturbereich liegt bei -25 ~ +75 °C. Ein Watchdog-Timer sowie ein ESD-Schutz von +/-4 kV an der seriellen Schnittstelle unterstützen den Einsatz in anspruchsvollen Umgebungen. Jedem Gerät liegt ein Kabel CA-0910 bei.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PDSM-732D verbindet bestehende serielle Geräte mit einem Ethernet-Netzwerk. Seine zwei RS-232-Schnittstellen und eine RS-485-Schnittstelle können über den VxComm-Treiber als Standard-COM-Ports an einem PC bereitgestellt werden, sodass vorhandene serielle Software weiterhin über das Netzwerk betrieben werden kann.Über die einfache serielle Brückenfunktion hinaus führt das Gerät eine programmierbare Xserver-Anwendung auf der integrierten MiniOS7-Plattform aus und kann als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme fungieren. Vier digitale Eingänge unterstützen Latch- und Zählfunktionen, und vier digitale Open-Collector-Ausgänge (NPN-Senke) können Lasten bis 30 VDC und 100 mA ansteuern.Das Gerät verfügt über ein Metallgehäuse, einen abnehmbaren Klemmenblock für die Verdrahtung, eine 5-stellige 7-Segment-LED-Anzeige und einen Watchdog-Timer für den Einsatz in rauen Umgebungen. Der Bestellcode umfasst das Kabel CA-0910.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PPDS-732-MTCP CR bindet serielle Geräte an ein Ethernet-Netzwerk an. Er verfügt über zwei RS-232-Schnittstellen und eine RS-485-Schnittstelle sowie vier digitale Eingänge und vier digitale Ausgänge. Die Versorgung erfolgt wahlweise über Power over Ethernet nach IEEE 802.3af Klasse 1 oder über eine Schraubklemmenleiste mit 12 bis 48 VDC.Basierend auf dem Betriebssystem MiniOS7 kann das Gerät als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme fungieren, die Modbus TCP unterstützen. Der VxComm-Treiber und das zugehörige Hilfsprogramm bilden die COM-Schnittstellen des Geräts auf Standard-COM-Anschlüsse eines Windows-PCs ab, sodass bestehende serielle Software auf entfernte Hardware zugreifen kann. Das Gerät verfügt außerdem über einen Watchdog-Timer und programmierbare Funktionen mit Latch-Funktion und Zählerfunktionen für die digitalen Eingänge.Im Lieferumfang ist ein Kabel CA-0910 enthalten. Die abziehbare Klemmenleiste sowie die Montageoptionen auf Hutschiene oder Wand erleichtern die Installation in Schaltschränken und Anlagenumgebungen mit einem Betriebstemperaturbereich von -25 ~ +75 °C.AnwendungenFabrikautomationGebäudeautomationHeimautomation

PPDSM-732-MTCP ist ein programmierbarer Device-Server, der serielle RS-232- und RS-485-Geräte an ein Ethernet-Netzwerk anbindet. Das integrierte Hilfsprogramm VxComm kann die seriellen Ports auf Standard-COM-Ports eines Windows-PCs abbilden, sodass bestehende serielle Software ohne Anpassung der Anwendung über das Netzwerk weiterarbeiten kann.Das Gerät fungiert außerdem als Modbus-TCP-zu-RTU/ASCII-Gateway und ermöglicht es SCADA- und HMI-Systemen, die Modbus TCP sprechen, auf Modbus-RTU- oder ASCII-Geräte zuzugreifen. Vier potentialfreie digitale Eingänge mit Latch-Funktion für D/I und Zählerfunktionen sowie vier Open-Collector-NPN-Digitalausgänge bieten am selben Knoten einfache digitale I/O-Funktionalität.Die Versorgung erfolgt wahlweise über Power over Ethernet nach IEEE 802.3af Klasse 1 oder über eine Klemmleiste mit +12 ~ 48 VDC. Das Metallgehäuse, der Watchdog-Timer und der Betriebsbereich von -25 ~ +75 °C eignen sich für anspruchsvolle Industrie- und Gebäudeumgebungen. Der Bestellcode enthält ein Kabel CA-0910.AnwendungenFabrikautomationGebäudeautomationHausautomation

Der PPDS-732D-MTCP verbindet serielle Geräte mit RS-232- und RS-485-Schnittstelle mit einem Ethernet-Netzwerk. Die integrierten COM-Ports lassen sich mit dem Hilfsprogramm VxComm auf standardmäßige virtuelle COM-Ports eines Windows-PCs abbilden, sodass bestehende serielle Software unverändert über das Netzwerk weiterarbeiten kann.Das Gerät arbeitet als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme, die Modbus TCP unterstützen. Zudem ist es ein programmierbarer Device-Server mit der Xserver-Programmierstruktur zur Entwicklung kundenspezifischer Ethernet-Anwendungen und dem Betriebssystem MiniOS7. Vier digitale Eingänge unterstützen Latch- und Zählfunktionen, vier digitale Open-Collector-Ausgänge (Sink, NPN) sind für einfache Schaltaufgaben vorhanden.Die Stromversorgung erfolgt wahlweise über einen PoE-Switch nach IEEE 802.3af (Klasse 1) oder über eine Schraubklemme mit +12 ~ 48 VDC. Das Gehäuse aus Kunststoff wird auf DIN-Schiene oder Wand montiert und besitzt eine abnehmbare Klemmleiste für die Verdrahtung. Der Bestellcode beinhaltet das Kabel CA-0910.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PPDSM-732D-MTCP verbindet serielle Geräte mit einem Ethernet-Netzwerk. Er verfügt über zwei RS-232-Schnittstellen und eine RS-485-Schnittstelle. Der VxComm-Treiber kann die integrierten COM-Ports auf Standard-COM-Ports eines Windows-PCs abbilden. Zudem fungiert das Gerät als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme, die Modbus TCP unterstützen.Über die serielle Anbindung hinaus ist das Gerät ein programmierbarer Device-Server mit vier digitalen Eingängen und vier digitalen Open-Collector-Ausgängen auf einer abnehmbaren Klemmleiste. Die Eingänge unterstützen Latch- und Zählerfunktionen. Die Stromversorgung erfolgt wahlweise über IEEE 802.3af Klasse 1 PoE oder über eine 12 ~ 48 VDC-Versorgung an der Klemmleiste.Diese Bestellnummer bezeichnet die Metallgehäuse-Version mit LED-Anzeige und wird mit einem Kabel CA-0910 geliefert. Das Gehäuse ist für die Wandmontage ausgelegt, der Nennbetriebsbereich beträgt -25 ~ +75 °C. Damit eignet sich das Gerät für Installationen in der Fabrikautomation, Gebäudeautomation und Hausautomation.AnwendungenFabrikautomationGebäudeautomationHausautomation
