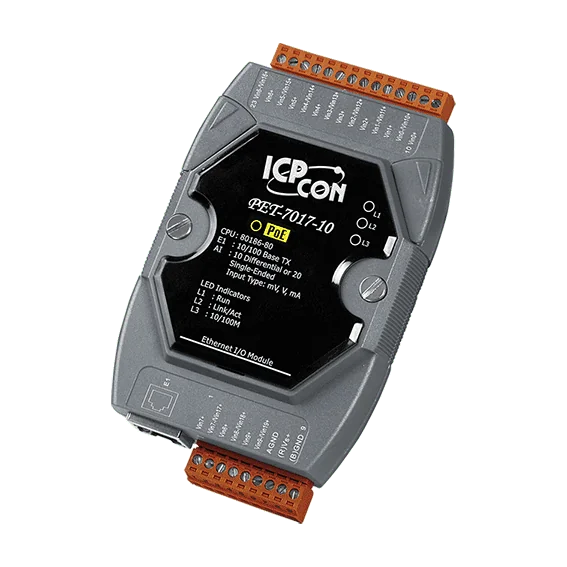

PET-7017-10 PoE Ethernet I/O-Modul, 10/20-Kanal Analogeingang
PoE-gespeistes Modul mit Modbus TCP und Modbus UDP, 10 differentielle oder 20 single-ended Analogeingänge, einzeln konfigurierbare Bereiche und 16-Bit-Auflösung.
- 10 differentielle oder 20 single-ended Analogeingänge, softwareseitig wählbar
- Individuelle Kanalbereichskonfiguration, Spannungs- und Strombereiche per Jumper gewählt
- 16-Bit-Auflösung; Abtastung mit 10 Hz (Normalmodus) bzw. 50 Hz (Schnellmodus) insgesamt (alle Kanäle)
- Integrierter Webserver mit Web-HMI zur Konfiguration
- Unterstützung von Modbus TCP und Modbus UDP
- Spannungsversorgung über PoE (IEEE 802.3af, Klasse 1) oder Klemmleiste mit +12 ~ +48 VDC
286,00 € pro Stück
| 1-9 Stück | 286,00 € | |
|---|---|---|
| 10-30 Stück | 278,00 € | −3 % |
| ab 31 Stück | 272,00 € | −5 % |
Produktinformationen "PET-7017-10 PoE Ethernet I/O-Modul, 10/20-Kanal Analogeingang"
Das PET-7017-10 ist ein PoE-gespeistes Ethernet-Analogeingangsmodul für Ingenieure, die Spannungs- oder Strommessungen an einem vernetzten I/O-Knoten benötigen. Die Eingänge lassen sich softwareseitig als 10 differentielle oder 20 single-ended Kanäle konfigurieren, und jeder Kanal kann einen eigenen Messbereich erhalten. So kann ein einziges Modul verschiedene Sensortypen im selben Netzwerk bedienen.
Jeder Kanal bietet die Wahl zwischen Spannungsbereichen von ±150 mV bis ±10 V sowie Strombereichen von ±20 mA, 0 ~ 20 mA und 4 ~ 20 mA, die per Jumper eingestellt werden. Die Auflösung beträgt 16 Bit, und das Modul verfügt über zwei Abtastmodi: den Normalmodus mit insgesamt 10 Hz und den Schnellmodus mit insgesamt 50 Hz. Für 4 ~ 20 mA-Eingänge ist eine Drahtbruch-Erkennung verfügbar, und differentielle Kanäle sind mit einem Überspannungsschutz für 240 Vrms ausgelegt.
Konfiguration und Überwachung erfolgen über einen integrierten Webserver mit Web-HMI, das Modul unterstützt Modbus TCP und Modbus UDP. Der Zugriff wird über ID, Passwort und IP-Filter gesteuert. Das Gerät wird wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC versorgt und wird auf einer DIN-Schiene montiert.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | PoE I/O module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Analog inputs: | 10 differential / 20 single-ended |
| Ports: | 1 |
| PoE: | Ja |
| Isolation: | 2500 VDC |
| Power input: | PoE (IEEE 802.3af) / +12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | I/O: 2500 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±0,5 kV für Netzleitung |
| LED-Anzeigen | |
| Status | Run, Ethernet, PoE |
| Analogeingang | |
| Kanäle | 10 Differenz- oder 20 Single-Ended (Hinweis 1), softwareseitig wählbar |
| Typ | Spannung Strom |
| Bereich | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (per Jumper wählbar) |
| Auflösung | 16-Bit |
| Genauigkeit | Normalmodus: ±0,1 % Schnellmodus: ±0,5 % oder besser |
| Abtastrate | Normalmodus: 10 Hz (alle Kanäle) Schnellmodus: 50 Hz (alle Kanäle) |
| Eingangsimpedanz | Spannung: 2 MΩ (differenziell), 1 MΩ (single-ended) Strom: 125 Ω |
| Gleichtaktspannungsschutz | ±200 VDC |
| Überspannungsschutz | Differenziell: 240 Vrms Einzelendig: 150 Vrms |
| Überstromschutz | 50 mA bei 110 VDC (max.) |
| Individuelle Kanalkonfiguration | Ja |
| Erkennung von Drahtbruch | Nur für 4 ~ 20 mA |
| Isolation | ±400 VDC, virtuelle Kanal-zu-Kanal-Isolation |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| PoE | Ja |
| Zugangskontrolle | ID, Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 3,3 W (max.) |
| Stromversorgung über PoE | IEEE 802.3af, Klasse 1 |
| Stromversorgung über Klemmenblock | +12 ~ +48 VDC |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
