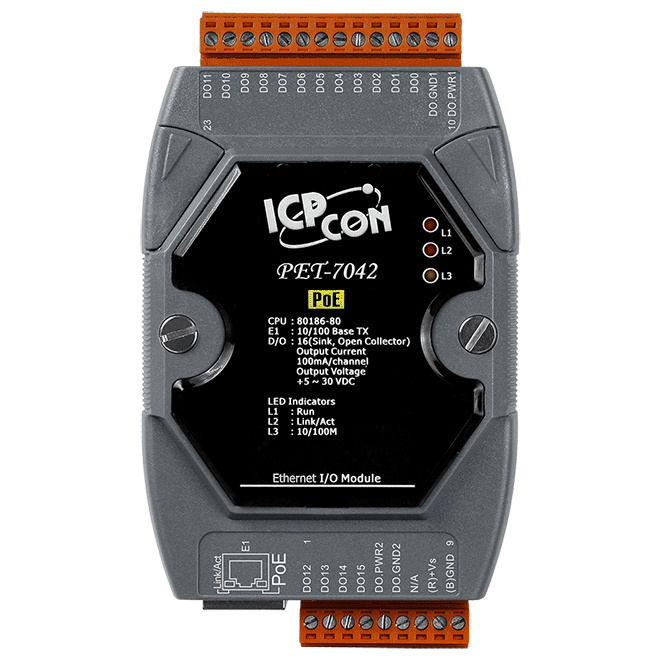

PET-7042 PoE-I/O-Modul, 16-Kanal-Digitalausgang, Sink-Typ

Das ET-7042 CR ist ein Ethernet-I/O-Modul, das 16 Sink-Digitalausgänge über einen einzelnen 10/100-Base-TX-RJ-45-Anschluss schaltet. Jeder Ausgang ist ein galvanisch getrennter Open-Collector mit einer Nennlast von +5 bis +30 VDC und bis zu 100 mA pro Kanal bei 25 °C. Einschaltzustand und Sicherheitswerte der Ausgänge sind programmierbar, sodass das Modul definierte Zustände ansteuern kann, wenn Netzwerk oder übergeordneter Host nicht verfügbar sind.Die Kommunikation erfolgt über Modbus TCP oder Modbus UDP. Der integrierte Webserver stellt ein Web-HMI zur Konfiguration und Überwachung bereit, ohne zusätzliche Software. Die Zugriffskontrolle erfolgt über ID, Passwort und IP-Filterung. Ein Modul-Watchdog und ein Kommunikations-Watchdog, beide programmierbar, unterstützen einen sicheren Betrieb, außerdem steht die I/O-Pair-Verbindungsfunktion zur Verfügung.Die Isolation beträgt 1500 VDC auf der Ethernet-Seite und 2500 VDC auf der I/O-Seite. Eine Isolation zwischen den Kanälen ist nicht vorhanden. Das Modul kann die Relaismodule der RM-Serie direkt ansteuern, um induktive Lasten zu schalten. Die Versorgung erfolgt mit +10 bis +30 VDC über eine Klemmleiste mit Verpolungsschutz, die Leistungsaufnahme beträgt maximal 2,7 W, die Montage erfolgt auf einer DIN-Schiene.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüf- und Testeinrichtungen

ET-7042-UT CR ist ein Ethernet-I/O-Modul für die Hutschienenmontage, das 16 isolierte Digitalausgänge mit Open-Collector in Sink-Konfiguration schaltet. Jeder Kanal verarbeitet eine Lastspannung von +5 ~ +30 VDC und bis zu 100 mA bei 25 °C, sodass Lasten direkt angesteuert oder bei induktiven Lasten ein Relaismodul der RM-Serie angeschlossen werden kann.Das Modul richtet sich an Ingenieure, die eine ferngesteuerte, vernetzte Ausgabesteuerung ohne lokale SPS benötigen. Es unterstützt Modbus TCP und Modbus UDP und verfügt über einen integrierten Webserver mit Web-HMI für Konfiguration und Überwachung. Der Zugriff ist über ID, Passwort und IP-Filter beschränkt, und ein Dual-Watchdog hilft der Ausgangsstufe, nach Störungen in einen definierten Zustand zurückzukehren.Die Einschalt- und Sicherheitswerte der Digitalausgänge sind programmierbar, sodass jede Installation den Zustand ihrer Ausgänge beim Start und bei Kommunikationsverlust festlegen kann. Der angegebene Betriebsbereich von -40 ~ +75 °C eignet sich für Schaltschränke in anspruchsvollen Umgebungen, mit 2500 VDC I/O-Isolation und 1500 VDC Ethernet-Isolation.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

ET-7242 CR ist ein Ethernet-I/O-Modul, das 16 digitale Ausgänge vom Typ Sink ansteuert und deren Status über Modbus TCP oder Modbus UDP meldet. Der integrierte Webserver und die Web-HMI ermöglichen Konfiguration und Überwachung über einen Standardbrowser, was Ingenieuren die Inbetriebnahme und Prüfung der I/Os ohne dedizierte Software erleichtert.Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass erlaubt den Einsatz des Moduls in einer Daisy-Chain-Topologie, wodurch die Verkabelung zwischen den I/O-Punkten vereinfacht werden kann. Jeder Ausgang hat einen Lastspannungsbereich von +3,5 ~ +50 VDC und bis zu 650 mA pro Kanal bei 25 °C. Die Ausgänge können ein Relaismodul der RM-Serie direkt ansteuern, um induktive Lasten zu schalten. Einschalt- und Sicherheitswerte sind programmierbar, sodass die Ausgänge beim Hochfahren oder bei Kommunikationsverlust in einen definierten Zustand gesetzt werden können.Die I/Os sind optisch mit 3750 VDC isoliert, was einen Schutz gegen transiente Überspannungen bietet, während das Ethernet mit 1500 VDC isoliert ist. Die Kanäle untereinander sind nicht isoliert. Das Modul wird auf einer DIN-Schiene montiert und ist für einen Betriebsbereich von -25 ~ +75 °C spezifiziert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das ET-7242-UT ist ein über Ethernet angebundenes I/O-Modul mit 16 galvanisch getrennten digitalen Open-Collector-Ausgängen vom Typ Sink. Jeder Kanal liefert bis zu 650 mA bei 25 °C und kann ein Leistungsrelaismodul direkt ansteuern, was beim Schalten induktiver Lasten von Vorteil ist.Der integrierte Webserver und die Web-HMI ermöglichen es Ingenieuren, das Modul über einen Browser zu konfigurieren und zu überwachen, während Modbus TCP und Modbus UDP die Kommunikation mit dem übergeordneten System übernehmen. Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass unterstützt die Verdrahtung in Durchschleiftopologie. Zwei Watchdogs für das Modul und die Kommunikation sind programmierbar, und die Einschalt- sowie Sicherheitswerte jedes digitalen Ausgangs können festgelegt werden.Die optische Trennung beträgt 3750 VDC auf der I/O-Seite und 1500 VDC auf der Ethernet-Seite. ESD-, EFT- und Surge-Schutz sind gemäß IEC 61000-4-2, -4-4 und -4-5 spezifiziert. Das Modul ist für einen Betrieb von -40 bis 75 °C ausgelegt und wird auf einer DIN-Schiene montiert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7242 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das 16 digitale Ausgänge vom Senkentyp schaltet und über Modbus TCP oder Modbus UDP meldet. Jeder Kanal ist ein galvanisch getrennter Open-Collector-Ausgang mit einer Belastbarkeit von 650 mA pro Kanal bei 25 °C. Die Ausgänge können ein Relaismodul der RM-Serie direkt ansteuern, was sich für das Schalten induktiver Lasten eignet.Das Ausgangsverhalten ist konfigurierbar, mit einem programmierbaren Einschaltwert und einem Sicherheitswert für jeden Kanal. Das Modul bietet Überspannungs-, Überlast- und Kurzschlussschutz. Ein 2-Port-10/100-Base-TX-Switch mit LAN-Bypass unterstützt Daisy-Chain-Topologien, und ein Doppel-Watchdog überwacht sowohl das Modul als auch die Kommunikationsverbindung.Das Gerät verfügt über einen integrierten Webserver mit Web-HMI und eine Zugriffskontrolle auf Basis von ID, Passwort und IP-Filter. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC, der Betrieb ist für -25 ~ +75 °C spezifiziert. Für dieses Modell angegebene Zertifizierungskennzeichen sind CE, UKCA, FCC, RoHS und WEEE.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
