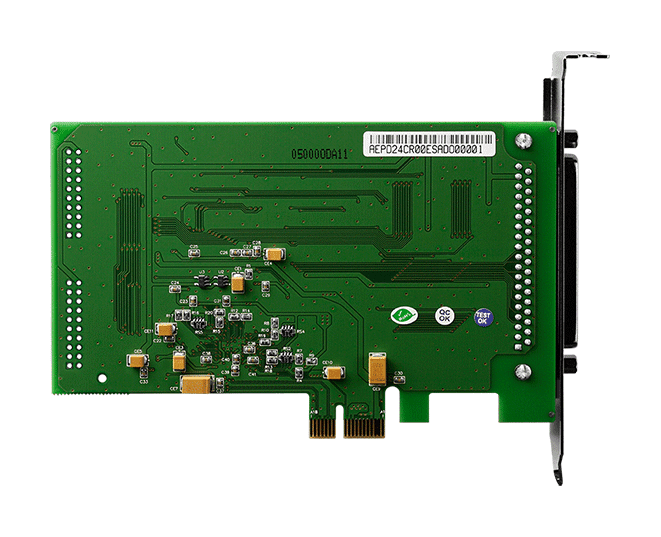

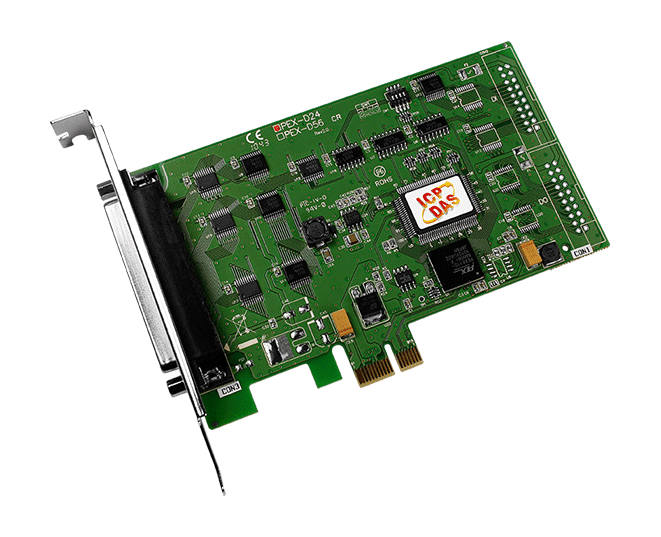

PEX-D24 PCI-Express-Digital-I/O-Karte, 24-Kanal gepuffertes TTL-DIO
PCI-Express-x1-Digital-I/O-Karte mit 24 gepufferten TTL-Leitungen, die im Mode 0 zwei 8255-PPI-Ports emuliert. Ein Drop-in-Ersatz für PIO-D24- und PIO-D24U-Systeme.
- PCI-Express-x1-Schnittstelle mit 8-Bit-Datenbus
- 24 gepufferte digitale TTL-Ein- und Ausgangsleitungen in drei bidirektionalen 8-Bit-Ports
- Emuliert zwei industriestandardisierte 8255-PPI-Ports (Mode 0)
- Drop-in-Ersatz für PIO-D24 und PIO-D24U ohne Software- oder Treiberänderungen
- Reaktionszeit etwa 2 μs, maximal 500 kHz
- Höhere Treiberleistung an den digitalen Ausgängen (Senke 64 mA @ 0,8 V, Quelle 32 mA @ 2,0 V)
169,00 € pro Stück
| 1-9 Stück | 169,00 € | |
|---|---|---|
| 10-30 Stück | 164,00 € | −3 % |
| ab 31 Stück | 160,00 € | −5 % |
Produktinformationen "PEX-D24 PCI-Express-Digital-I/O-Karte, 24-Kanal gepuffertes TTL-DIO"
Die PEX-D24 ist eine digitale PCI-Express-x1-I/O-Karte mit 24 gepufferten TTL-Ein- und Ausgangsleitungen. Die Leitungen sind in drei bidirektionale 8-Bit-Ports gegliedert. Die Karte emuliert zwei industriestandardisierte 8255-PPI-Ports im Mode 0, sodass bestehende Programme im 8255-Stil ohne Anpassung weiterverwendet werden können.
Die Karte ist als direkter Ersatz für die Serien PIO-D24 und PIO-D24U konzipiert und erfordert keine Änderungen an Software oder Treibern. Die Reaktionszeit für Ein- und Ausgabe beträgt etwa 2 μs (maximal 500 kHz). Die digitalen Ausgänge bieten eine höhere Treiberleistung mit einer Senkenstromaufnahme von 64 mA bei 0,8 V und einem Quellenstrom von 32 mA bei 2,0 V.
Eine über einen SMD-Schalter eingestellte 4-Bit-Karten-ID ermöglicht es der Software, jede Karte zu identifizieren, wenn zwei oder mehr Karten im selben Computer installiert sind. Für ereignisgesteuerte Anwendungen stehen außerdem vier Interrupt-Quellen zur Verfügung.
Anwendungen
- Aufrüstung bestehender PIO-D24- oder PIO-D24U-Installationen auf PCI Express
- Digitale I/O an PCs, auf denen mehrere DAQ-Karten softwareseitig unterschieden werden müssen
| Product type: | Digital I/O board |
|---|---|
| Interface: | PCI Express x1 |
| Digital inputs: | 24 |
| Digital outputs: | 24 |
| Ports: | 3 x 8-bit |
| Power input: | 650 mA @ +3.3 V |
| Operating temperature: | 0 ~ +60 °C |
Technische Daten
| Hardware | |
|---|---|

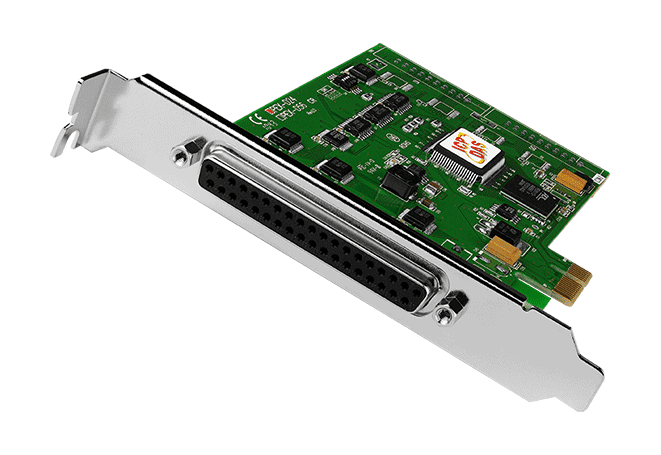

| Steckverbinder | Weibliche DB37 x 1 |
| Karten-ID | Ja (4-Bit) |
| Digitaleingang | |
| Kanäle | 24 (bidirektional) |
| Typ | 5 V/TTL |
| Spannungspegel EIN | 2.0 V min. |
| Spannungspegel AUS | 0,8 V max. |
| Reaktionsgeschwindigkeit | 500 kHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Digitalausgang | |
| Kanäle | 24 (bidirektional) |
| Typ | 5 V/TTL |
| Betriebsmodus | Statische Aktualisierung |
| Lastspannung | Logik 0: 0,4 V max. Logik 1: 2,4 V min. |
| Laststrom | Senke: 64 mA @ 0,8 V Quelle: 32 mA @ 2,0 V |
| Reaktionsgeschwindigkeit | 500 kHz (typisch) |
| PC-Bus | |
| Typ | PCI Express x 1 |
| Datenbus | 8 Bit |
| Leistung | |
| Leistungsaufnahme | 650 mA @ +3.3 V 0 mA @ +12 V |
| Mechanisch | |
| Abmessungen (mm) | 86 x 134 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
