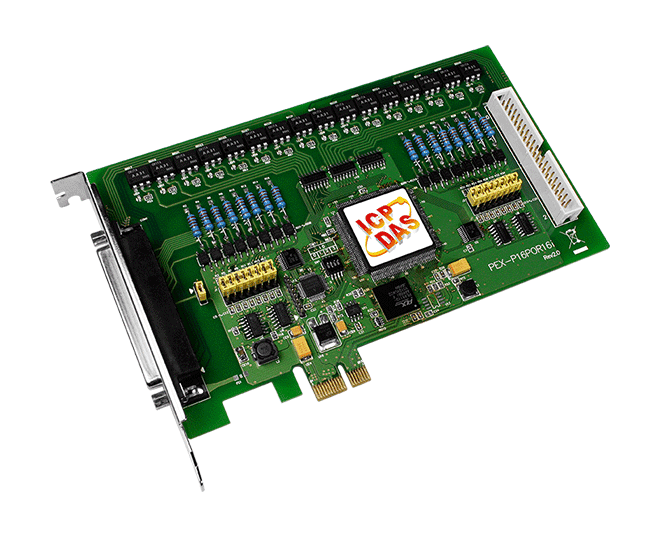

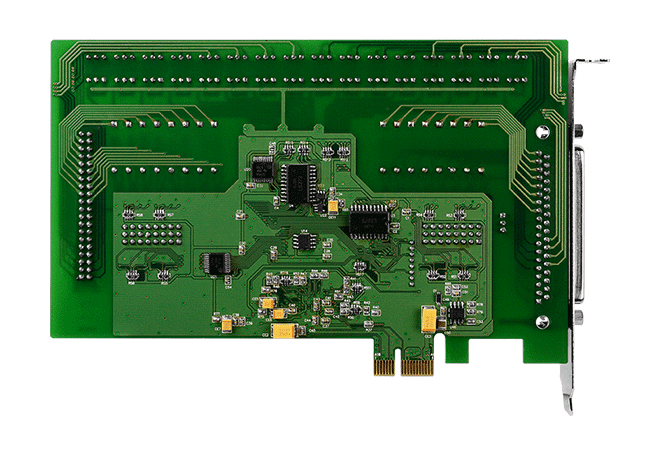

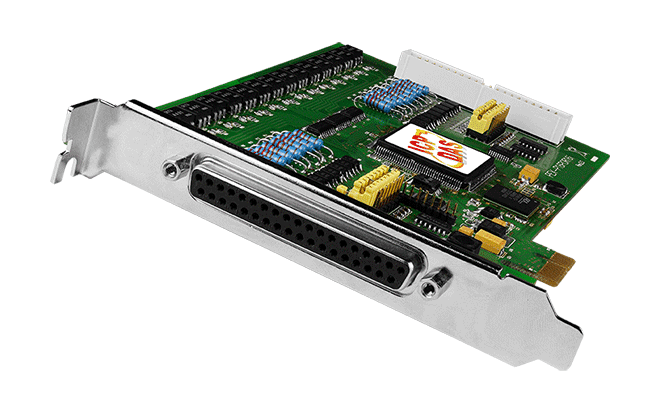

PEX-P16POR16i PCI Express I/O-Karte, 16-kanalige isolierte DI und 16-kanaliger Relaisausgang
PCI-Express-x1-Karte mit 16 optisch isolierten digitalen Eingängen und 16 PhotoMOS-Relaisausgängen, Eingangsisolation 2000 VDC, für PC-basierte Steuerung und Erfassung.
- PCI-Express-x1-Schnittstelle mit 16-Bit-Datenbus
- 16 isolierte digitale Eingänge, Photo-Isolation mit 2000 VDC Nennwert
- Wählbarer DC-Signaleingangsfilter und AC-Eingang mit Filter
- 16 PhotoMOS-Relaisausgänge (Form A) mit typisch 0,05 ms Abfallzeit
- DO-Statusrückmeldung auf Registerebene verfügbar
- 4-Bit-Card-ID-Schalter für Systeme mit mehreren Karten
283,00 € pro Stück
| 1-9 Stück | 283,00 € | |
|---|---|---|
| 10-30 Stück | 274,00 € | −3 % |
| ab 31 Stück | 269,00 € | −5 % |
Produktinformationen "PEX-P16POR16i PCI Express I/O-Karte, 16-kanalige isolierte DI und 16-kanaliger Relaisausgang"
PEX-P16POR16i ist eine digitale I/O-Karte für PCI Express x1, die einem Host-PC 16 isolierte digitale Eingangskanäle und 16 PhotoMOS-Relaisausgangskanäle hinzufügt. Beide Bereiche arbeiten mit optischer Entkopplung, sodass die Feldsignale elektrisch vom Computer getrennt bleiben. Die Eingangskanäle sind für eine Isolationsspannung von 2000 VDC ausgelegt; dadurch können potenzialfreie Eingangssignale Masseschleifen unterbrechen, Spannungsspitzen abfangen und den Host vor schädlichen Spannungen schützen.
Die digitalen Eingänge verarbeiten AC- oder DC-Signale von 5 bis 24 V und lassen sich wahlweise mit einem DC-Signalfilter oder einem AC-Eingangsfilter konfigurieren. Die PhotoMOS-Relaisausgänge eignen sich zum Schalten eines Stromkreises mit einem leistungsschwachen Signal oder zum Schalten mehrerer Stromkreise über ein einziges Signal, ohne Kontaktprellen und ohne Funkenbildung. Über einen 4-Bit-Kartenidentifikationsschalter (Card ID) auf der Platine kann die Software mehrere Karten im selben Computer voneinander unterscheiden.
Die Softwareunterstützung umfasst Linux, DOS und Windows, mit einer DLL, einem ActiveX-Steuerelement und Beispielprogrammen für verschiedene Umgebungen wie C, C++, Visual Basic, C#.NET und LabVIEW. Im Lieferumfang enthalten sind ein Kabel CA-4037W und zwei D-Sub-Steckverbinder CA-4002.
Anwendungen
- Steuerung des EIN/AUS-Zustands externer Geräte
- Ansteuerung externer Relais oder kleiner Leistungsschalter
- Auslösen von Alarmen und Kontaktschließung
- Erfassung externer Spannungen oder Schalter
| Product type: | PCI Express DAQ board |
|---|---|
| Interface: | PCI Express x1 |
| Digital inputs: | 16 |
| Relay outputs: | 16 |
| Isolation: | 2000 VDC |
| Operating temperature: | 0 ~ +60 °C |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 40-polige Stiftleiste x 1 |
| Karten-ID | Ja (4-Bit) |
| Digitaleingang | |
| Kanäle | 16 |
| Typ | Nasskontakt Optokoppler |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | AC/DC 5 ~ 24 V (AC 50 ~ 1 kHz) |
| Spannungspegel AUS | AC/DC 0 ~ 1 V |
| Reaktionsgeschwindigkeit | Ohne Filter: 50 kHz (typisch) Mit Filter: 0,455 kHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Isolation | 2000 VDC |
| Relaisausgang | |
| Kanäle | 16 |
| Typ | PhotoMOS-Relais (Form A) |
| Kontaktbelastbarkeit | Lastspannung: 300 V (AC-Spitze oder DC) Laststrom: 130 mA |
| Betätigungszeit | 0,7 ms (typisch) |
| Abfallzeit | 0,05 ms (typisch) |
| Elektrische Lebensdauer | Lange Lebensdauer und funkenfrei |
| PC-Bus | |
| Typ | PCI Express x 1 |
| Datenbus | 16-Bit |
| Leistung | |
| Leistungsaufnahme | 600 mA @ +3.3 V 300 mA @ +12 V |
| Mechanisch | |
| Abmessungen (mm) | 113 x 118 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
