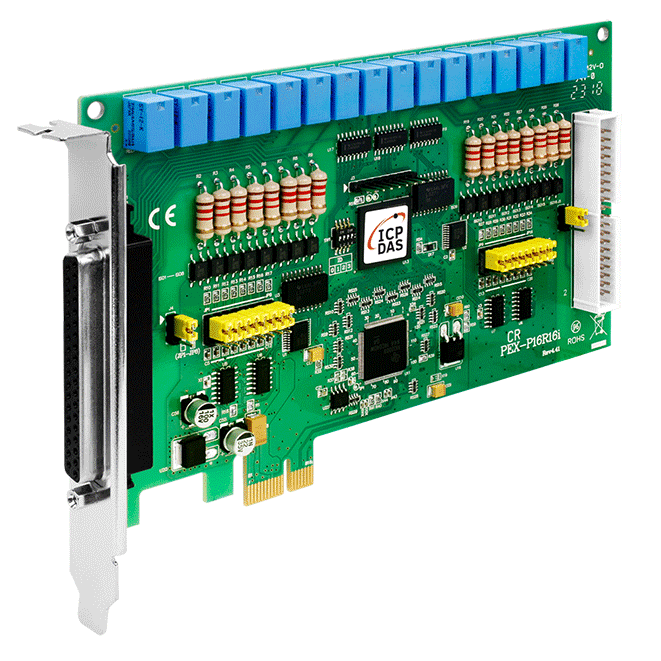

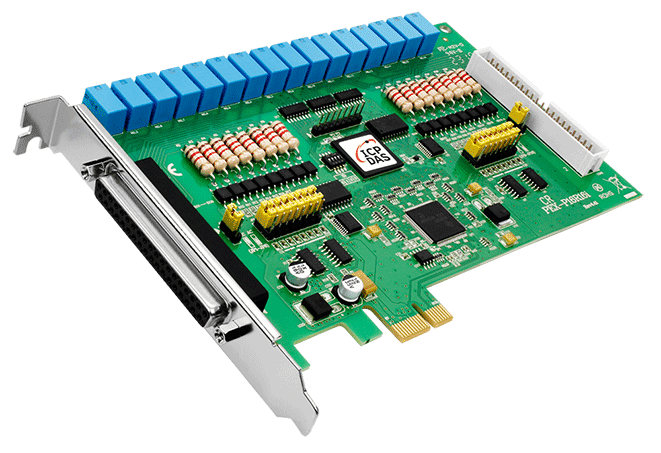

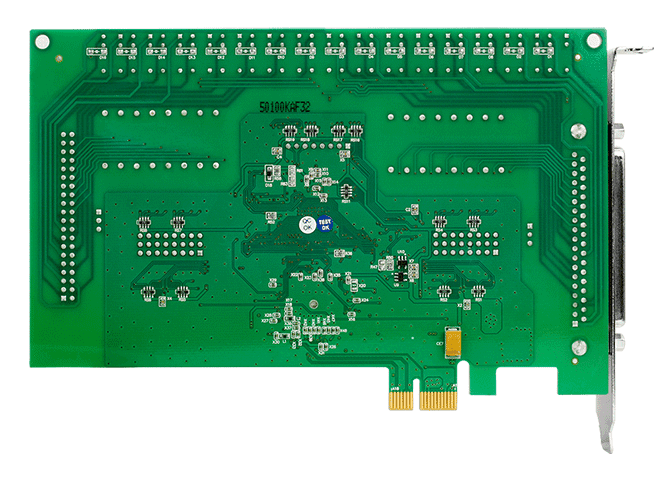

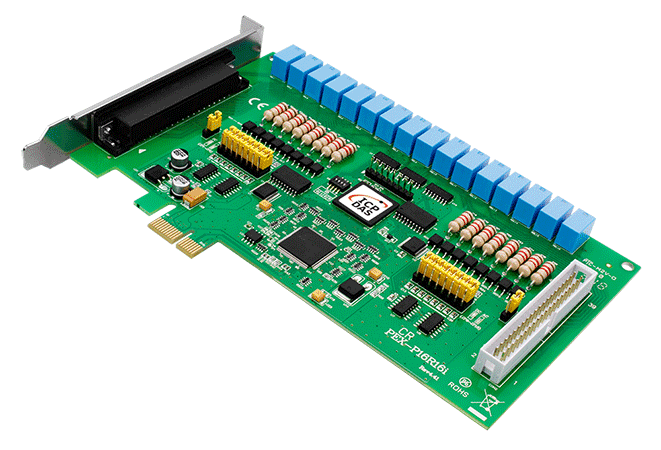

PEX-P16R16i CR PCI-Express-Karte, 16-kanalige isolierte DI und 16-kanalige Relaisausgänge
Digitale PCI-Express-x1-I/O-Karte mit 16 optokoppler-isolierten digitalen Eingängen (3750 Vrms) und 16 Relaisausgängen für Schalt- und Alarmsteuerung.
- PCI-Express-x1-Schnittstelle mit 8-Bit-Datenbus
- 16 isolierte digitale Eingänge mit Optokoppler-Isolation von 3750 Vrms
- Sink-/Source-kompatible Eingänge, Ein-Spannungspegel AC/DC 5 bis 24 V
- Wählbarer DC-Signaleingangsfilter sowie AC-Signaleingang mit Filter
- 16 Relaisausgänge: 8 Wechsler und 8 Schließer
- Relaiskontakt-Nennlast AC 120 V bei 0,5 A, DC 24 V bei 1 A
266,00 € pro Stück
| 1-9 Stück | 266,00 € | |
|---|---|---|
| 10-30 Stück | 258,00 € | −3 % |
| ab 31 Stück | 253,00 € | −5 % |
Produktinformationen "PEX-P16R16i CR PCI-Express-Karte, 16-kanalige isolierte DI und 16-kanalige Relaisausgänge"
Die PEX-P16R16i CR ist eine digitale PCI-Express-x1-I/O-Karte, die 16 isolierte digitale Eingänge mit 16 Relaisausgängen kombiniert. Jeder Eingang ist per Optokoppler auf 3750 Vrms galvanisch getrennt, sodass Feldsignale potentialfrei sein können und Masseschleifen vermieden werden. Die Relais eignen sich zum Ein- und Ausschalten externer Geräte, zur Ansteuerung externer Relais oder kleiner Leistungsschalter sowie zur Auslösung von Alarmen.
Die Karte ist als einfacher Ersatz für die PISO-P16R16U konzipiert; Änderungen an Software oder Treiber sind nicht erforderlich. Die digitalen Eingänge akzeptieren AC- oder DC-Signale von 5 bis 24 V und können sowohl in Sink- als auch in Source-Beschaltung betrieben werden. Ein wählbarer DC-Signaleingangsfilter sowie ein AC-Signaleingang mit Filter stehen zur Verfügung, und eine über einen SMD-Schalter einstellbare 4-Bit-Karten-ID erleichtert die Identifikation der Karten in Mehrkartensystemen.
Die Relaisbank bietet acht Wechsler- und acht Schließerkontakte mit einer Nennlast von AC 120 V bei 0,5 A bzw. DC 24 V bei 1 A. Im Lieferumfang enthalten sind ein Kabel CA-4037W und zwei D-Sub-Steckverbinder CA-4002. Die Karte arbeitet im Temperaturbereich von 0 bis +60 °C.
Anwendungen
- Schalten des Ein-/Aus-Zustands externer Geräte
- Ansteuerung externer Relais oder kleiner Leistungsschalter
- Auslösung von Alarmen
- Ersatz von PISO-P16R16U-Karten in bestehenden PCI-basierten Systemen
| Product type: | DAQ board |
|---|---|
| Interface: | PCI Express x1 |
| Digital inputs: | 16 |
| Relay outputs: | 16 |
| Isolation: | 3750 Vrms |
| Operating temperature: | 0 ~ +60°C |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 40-polige Stiftleiste x 1 |
| Karten-ID | Ja (4-Bit) |
| Digitaleingang | |
| Kanäle | 16 |
| Typ | Nasskontakt Optokoppler |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | AC/DC 5 ~ 24 V (AC 50 ~ 1 kHz) |
| Spannungspegel AUS | AC/DC 0 ~ 1 V |
| Reaktionsgeschwindigkeit | Ohne Filter: 50 kHz (typisch) Mit Filter: 0,455 kHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Isolation | 3750 Vrms |
| Relaisausgang | |
| Kanäle | 16 |
| Typ | 8 SPDT, 8 SPST |
| Kontaktbelastbarkeit | AC:120 [email protected] A DC: 24 V@1 A |
| Betätigungszeit | 1 ms (typisch) |
| Abfallzeit | 7 ms (typisch) |
| Elektrische Lebensdauer | 100.000 Schaltspiele |
| Mechanische Lebensdauer | 5.000.000 Betätigungen |
| PC-Bus | |
| Typ | PCI-Express x 1 |
| Datenbus | 8 Bit |
| Leistung | |
| Leistungsaufnahme | 450 mA @ +3.3 V 200 mA @ +12 V |
| Mechanisch | |
| Abmessungen (mm) | 112 x 172 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
