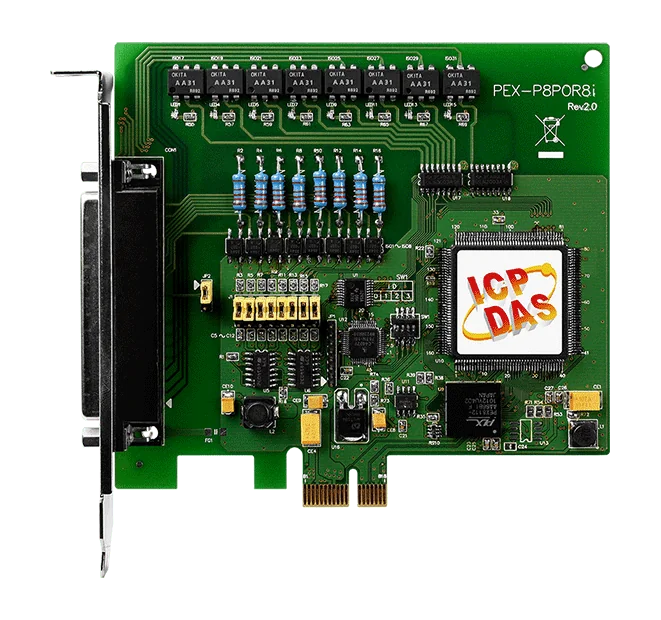

PEX-P8POR8i PCI-Express-Karte, 8-kanalige isolierte DI und 8-kanaliger PhotoMOS-Relaisausgang
PCI-Express-Karte mit 8 optisch isolierten digitalen Eingängen und 8 PhotoMOS-Relaisausgängen, Eingangsisolation 2000 VDC, mit Card-ID-Schalter für Systeme mit mehreren Karten.
- PCI-Express-x1-Schnittstelle mit 16-Bit-Datenbus
- 8 isolierte digitale Eingänge, 2000 VDC Optoisolation, Sink-/Source-Typ
- Wählbarer DC-Eingangsfilter oder AC-Eingang mit Filter
- 8 PhotoMOS-Relaisausgänge (Form A), Lastnennwert 300 V und 130 mA
- 0,05 ms typische Abfallzeit, kein Kontaktprellen und keine Funkenbildung
- Rücklesen des DO-Status auf Registerebene
257,00 € pro Stück
| 1-9 Stück | 257,00 € | |
|---|---|---|
| 10-30 Stück | 250,00 € | −3 % |
| ab 31 Stück | 244,00 € | −5 % |
Produktinformationen "PEX-P8POR8i PCI-Express-Karte, 8-kanalige isolierte DI und 8-kanaliger PhotoMOS-Relaisausgang"
Die PEX-P8POR8i ist eine digitale PCI-Express-x1-I/O-Karte, die acht optokoppler-isolierte digitale Eingänge mit acht PhotoMOS-Relaisausgängen kombiniert. Die Isolation zwischen der Feldverdrahtung und dem Host-PC hilft, Masseschleifen zu unterdrücken, Spannungsspitzen zu blockieren und den Computer vor schädlichen Spannungen zu schützen. Dadurch eignet sich die Karte für Schalt- und Erfassungsaufgaben in störbehafteten oder gemischt betriebenen Spannungsumgebungen.
Die digitalen Eingänge akzeptieren AC- oder DC-Signale von 5 bis 24 V und bieten einen wählbaren DC-Signaleingangsfilter. Die PhotoMOS-Relaisausgänge sind für Lasten bis 300 V (AC-Spitzenwert oder DC) und 130 mA ausgelegt, mit einer typischen Abfallzeit von 0,05 ms, ohne Kontaktprellen und ohne Funkenbildung. Der Ausgangszustand kann auf Registerebene zurückgelesen werden. Ein integrierter 4-Bit-Card-ID-Schalter ermöglicht es der Software, jede Karte eindeutig zu identifizieren, wenn zwei oder mehr Karten in einem Computer installiert sind.
Die Treiberunterstützung umfasst Linux, DOS und Windows, mit einer DLL und einem ActiveX-Steuerelement sowie Beispielprogrammen für verschiedene Umgebungen wie C, C++, Delphi, Visual Basic, C#.NET und LabVIEW. Der Bestellcode enthält einen D-Sub-Steckverbinder CA-4002.
Anwendungen
- Steuerung des EIN/AUS-Zustands externer Geräte
- Ansteuerung externer Relais oder kleiner Leistungsschalter
- Aktivierung von Alarmen
- Kontaktschluss
- Erfassung externer Spannungen oder Schalter
| Product type: | PCI Express DAQ board |
|---|---|
| Interface: | PCI Express x1 |
| Digital inputs: | 8 |
| Relay outputs: | 8 |
| Isolation: | 2000 VDC |
| Operating temperature: | 0 ~ +60 °C |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 |
| Karten-ID | Ja (4-Bit) |
| Digitaleingang | |
| Kanäle | 8 |
| Typ | Nasskontakt Optokoppler |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | AC/DC 5 ~ 24 V (AC 50 ~ 1 kHz) |
| Spannungspegel AUS | AC/DC 0 ~ 1 V |
| Reaktionsgeschwindigkeit | Ohne Filter: 50 kHz (typisch) Mit Filter: 0,455 kHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Isolation | 2000 VDC |
| Relaisausgang | |
| Kanäle | 8 |
| Typ | PhotoMOS-Relais (Form A) |
| Kontaktbelastbarkeit | Lastspannung: 300 V (AC-Spitze oder DC) Laststrom: 130 mA |
| Betätigungszeit | 0,7 ms (typisch) |
| Abfallzeit | 0,05 ms (typisch) |
| Elektrische Lebensdauer | Lange Lebensdauer und funkenfrei |
| PC-Bus | |
| Typ | PCI Express x 1 |
| Datenbus | 16-Bit |
| Leistung | |
| Leistungsaufnahme | 550 mA @ +3.3 V 250 mA @ +12 V |
| Mechanisch | |
| Abmessungen (mm) | 113 x 173 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
