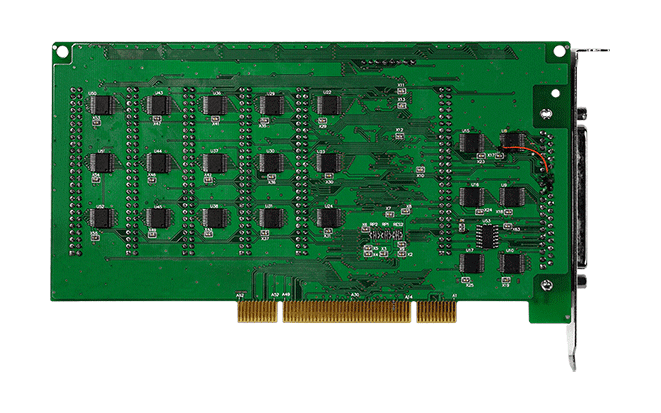

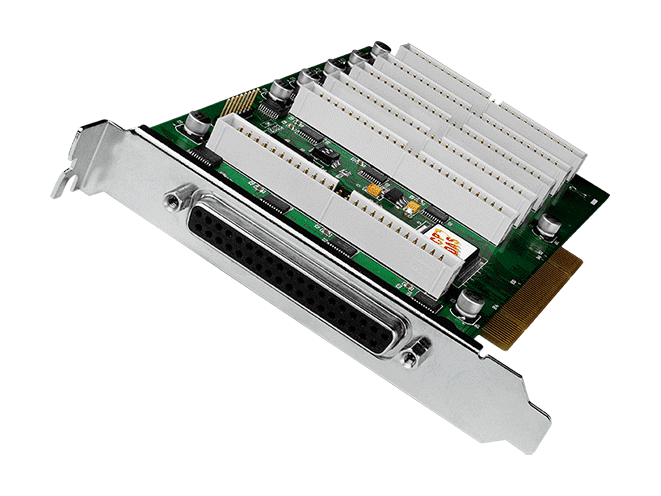

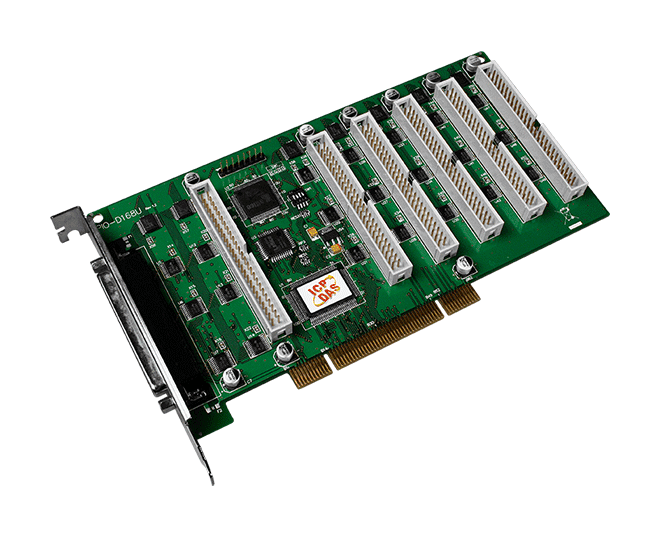

PIO-D168U Universelle PCI-Digital-I/O-Karte, 168-Kanal TTL
Eine universelle PCI-Karte für 3,3 V/5 V mit 168 gepufferten digitalen TTL-I/O-Kanälen, Interrupt-Unterstützung und einer 4-Bit-Card-ID für Systeme mit mehreren Karten.
- Universelle PCI-Schnittstelle mit Unterstützung für 3,3-V- und 5-V-Bussignalisierung
- 168 bidirektionale digitale 5-V/TTL-I/O-Kanäle, alle auf der Karte gepuffert
- Emuliert sechs oder sieben industrieübliche 8255-PPI-Ports im Mode 0
- Interrupt-Quelle mit 4 Kanälen
- 4-Bit-Card-ID, über SMD-Schalter eingestellt, zur Identifikation von Karten in Systemen mit mehreren Karten
- Rückmeldung des DO-Status auf Registerebene verfügbar
269,00 € pro Stück
| 1-9 Stück | 269,00 € | |
|---|---|---|
| 10-30 Stück | 261,00 € | −3 % |
| ab 31 Stück | 256,00 € | −5 % |
Produktinformationen "PIO-D168U Universelle PCI-Digital-I/O-Karte, 168-Kanal TTL"
PIO-D168U CR ist eine universelle PCI-Digital-I/O-Karte für PCs, die eine große Anzahl von TTL-Leitungen benötigen. Sie passt sowohl in 3,3-V- als auch in 5-V-PCI-Steckplätze und bietet 168 bidirektionale Kanäle, die alle auf der Karte gepuffert sind. Jeder Kanal ist für 5-V/TTL-Logik ausgelegt, mit einer typischen Reaktionsgeschwindigkeit von 500 kHz.
Die Karte emuliert sechs oder sieben industrieübliche 8255-PPI-Ports im Mode 0, sodass bestehender Code für den 8255 wiederverwendet werden kann. Außerdem stellt sie eine Interrupt-Quelle mit 4 Kanälen sowie die Rückmeldung des digitalen Ausgangsstatus auf Registerebene bereit. Ein Card-ID-SMD-Schalter ermöglicht es der Software, jede Karte zu identifizieren, wenn zwei oder mehr PIO-D168U-Karten in einem Computer installiert sind.
Die Treiberunterstützung umfasst Linux, DOS und Windows über eine DLL und ein ActiveX-Steuerelement. Beispielprogramme sind enthalten für Turbo C++, Borland C++, Microsoft Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET und LabVIEW.
Anwendungen
- Steuerung und Überwachung digitaler I/O auf Industrie-PCs
- Digitale I/O-Systeme mit mehreren Karten in einem Computer
- Softwareentwicklung von I/O-Anwendungen unter Linux, DOS oder Windows
| Product type: | Digital I/O board |
|---|---|
| Interface: | PCI (3.3 V/5 V universal) |
| Digital inputs: | 168 |
| Digital outputs: | 168 |
| Power input: | +5 V, 1300 mA |
| Operating temperature: | 0 ~ +60 °C |
| Mounting: | PCI slot |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 50-polige Stiftleiste x 6 |
| Karten-ID | Ja (4-Bit) |
| Digitaleingang | |
| Kanäle | 168 (bidirektional) |
| Typ | 5 V/TTL |
| Spannungspegel EIN | 2.0 V min. |
| Spannungspegel AUS | 0,8 V max. |
| Reaktionsgeschwindigkeit | 500 kHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Digitalausgang | |
| Kanäle | 168 (bidirektional) |
| Typ | 5 V/TTL |
| Betriebsmodus | Statische Aktualisierung |
| Lastspannung | Logik 0: 0,4 V max. Logik 1: 2,4 V min. |
| Laststrom | Senke: 64 mA @ 0,8 V Quelle: 32 mA @ 2,0 V |
| Reaktionsgeschwindigkeit | 500 kHz (typisch) |
| PC-Bus | |
| Typ | 3,3 V/5 V Universal-PCI, 32 Bit, 33 MHz |
| Datenbus | 8 Bit |
| Leistung | |
| Leistungsaufnahme | 1300 mA @ +5 V |
| Mechanisch | |
| Abmessungen (mm) | 105 x 200 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
