PIR-234-E PIR-Bewegungssensor, Temperatur- und Feuchtemodul, Ethernet

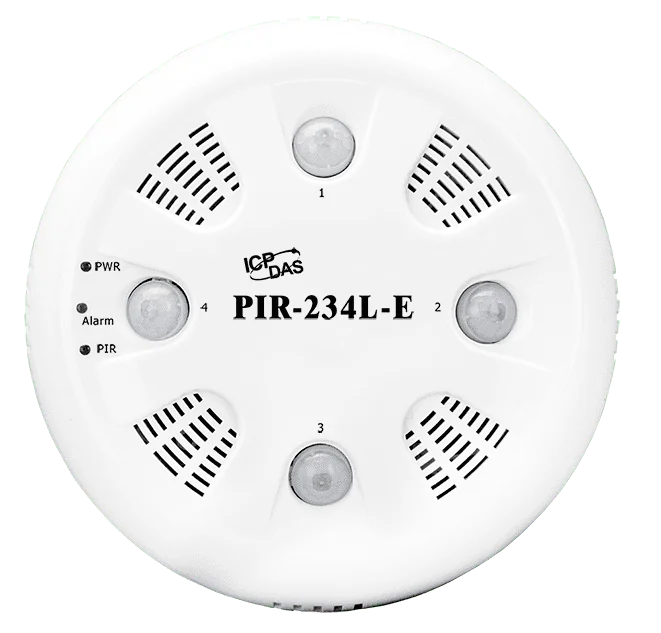

Das PIR-234L-E CR kombiniert vier PIR-Bewegungssensoren mit Temperatur- und Feuchtemessung in einem Decken- oder Aufputzmodul. Sein Erfassungsbereich mit 360° Blickfeld, bis zu 14 m Durchmesser und 4 m Erfassungshöhe eignet sich für Innenbereiche, in denen eine automatische Lichtsteuerung oder Belegungsüberwachung benötigt wird.Ein 2-kanaliges Leistungsrelais kann Beleuchtung direkt über den PIR- oder Temperatursensor schalten, und ein interner Fotosensor unterstützt eine intelligente Schaltersteuerung. Das Modul kann auch als Temperatur- oder Brandmelder eingerichtet werden, mit einer programmierbaren Brandalarmschwelle von 65 °C.Die Kommunikation erfolgt über Ethernet/PoE und RS-485 mit den Protokollen DCON, Modbus RTU, Modbus TCP und MQTT, sodass das Modul in HMI-, SCADA- und zentrale Leitsysteme integriert werden kann. Die -E-Variante dieser Bestellnummer verwendet die Ethernet-Schnittstelle.AnwendungenAllgemeinbeleuchtung in TreppenhäusernGartenbeleuchtungBeleuchtung für Umkleideräume in GeschäftenBeleuchtung für Konferenzräume, Klassenzimmer und TeeküchenFlurbeleuchtung

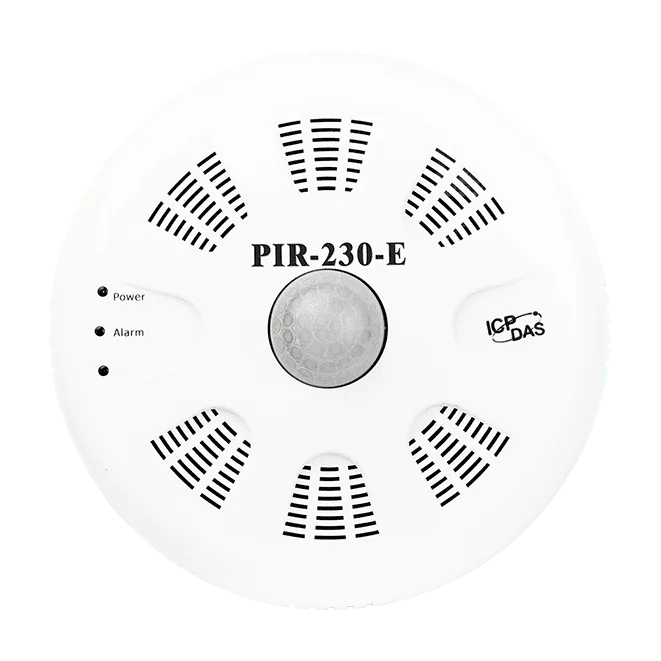

Der PIR-230-E kombiniert passive Infrarot-Bewegungserkennung mit Temperatur- und Feuchtemessung in einem Decken- oder Aufputzmodul. Sein 360°-Erfassungsbereich deckt bei 4 m Montagehöhe einen Durchmesser von bis zu 8 m ab, und das integrierte Relais kann bei erkannter Bewegung die Beleuchtung automatisch schalten.Neben der Lichtsteuerung misst das Modul die Raumtemperatur von -40 bis +120 °C und die relative Luftfeuchte von 0 bis 100 % r. F. Es kann außerdem als Brandmelder eingesetzt werden, mit einer programmierbaren Auslöseschwelle von 65 °C. Ein interner Lichtsensor und einstellbare Nachlaufzeiten ermöglichen es, die Beleuchtung an Umgebungsbedingungen und Anwesenheitsmuster anzupassen.Die Kommunikation erfolgt über einen RS-485-Anschluss und einen Ethernet/PoE-Anschluss, unterstützt werden DCON, Modbus RTU, Modbus TCP und MQTT. Das Modul akzeptiert 18 bis 48 VDC oder Power over Ethernet. Die schraubenlosen Schnellanschlussklemmen sowie DIP- und Drehschalter vereinfachen Installation und Wartung.AnwendungenBeleuchtung und Abluftventilatoren in öffentlichen ToilettenAllgemeinbeleuchtung in TreppenhäusernBeleuchtung von ParkflächenGartenbeleuchtungBeleuchtung von Umkleideräumen in GeschäftenFlurbeleuchtung

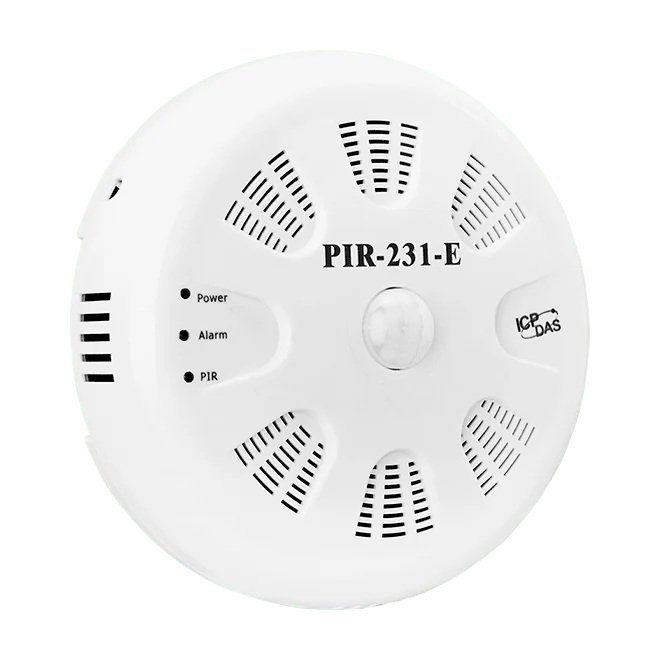

PIR-231-E CR ist ein Sensormodul für den Innenbereich, das menschliche Bewegung in einem 360°-Erfassungsbereich mit bis zu 8 m Durchmesser erkennt und über seinen Relaisausgang eine angeschlossene Beleuchtung schalten kann. Zusätzlich misst es die Raumtemperatur und die Luftfeuchte, sodass ein einziges Gerät präsenzabhängige Beleuchtung und Umgebungsüberwachung am selben Standort übernehmen kann.Das Modul bietet RS-485- und Ethernet/PoE-Anbindung und unterstützt DCON, Modbus RTU, Modbus TCP und MQTT. Damit lassen sich Daten einfach in HMI-, SCADA- oder zentrale Leitsysteme einspeisen. Die Nachlaufzeit der Bewegungserkennung kann per Hardware-Schalter oder in der Software eingestellt werden, und zwei digitale Eingänge für potenzialfreie Kontakte bieten zusätzliche Überwachungsmöglichkeiten.Die Installation ist unkompliziert, mit Decken- oder Aufputzmontage und einem Betriebsbereich von 0 ~ +35 °C. Typische Einsatzorte sind Gemeinschaftsbereiche wie öffentliche Toiletten, Treppenhäuser, Parkflächen und Flure.AnwendungenBeleuchtung und Abluftventilatoren in öffentlichen ToilettenAllgemeinbeleuchtung in TreppenhäusernBeleuchtung in ParkbereichenGartenbeleuchtungBeleuchtung für Umkleideräume in GeschäftenFlurbeleuchtung

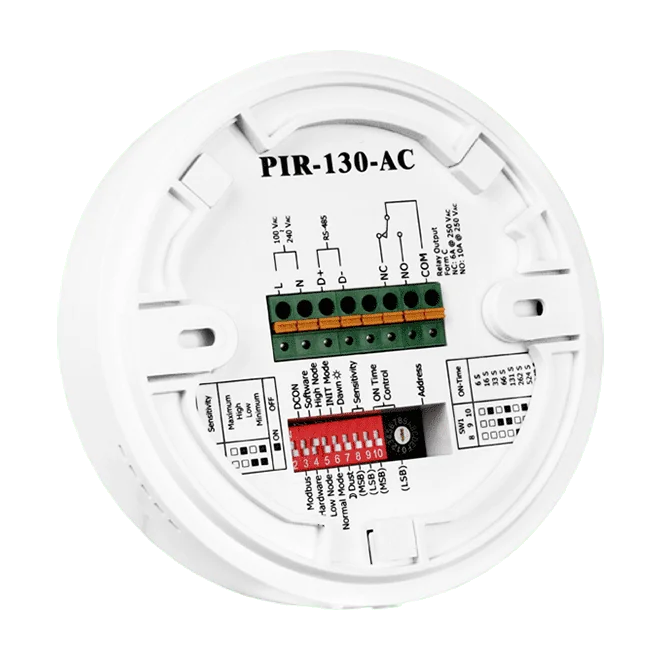

PIR-130-AC (Bestellcode PIR-130-AC CR) kombiniert einen 360°-Passiv-Infrarot-Bewegungssensor mit einem Temperatursensor in einem deckenmontierten Modul. Es ist für die Steuerung von Innenbeleuchtung und Lüftung ausgelegt, wo es bei erkannter Bewegung eine angeschlossene Last schalten kann, sowie für die Raumtemperaturüberwachung oder die Signalisierung von Brandalarmen.Der Bewegungsteil verfügt über einen Fotosensor, sodass beim Schalten das Umgebungslicht berücksichtigt werden kann. Nachlaufzeit, Lux-Schwelle und Empfindlichkeit lassen sich über Hardware-Schalter oder Software-Einstellungen anpassen. Ein Relaisausgang mit 10 A Schließer und 6 A Öffner bei 250 VAC kann Leuchten direkt schalten, mit Lasten von bis zu 1500 W Glühlampen oder 300 W Leuchtstofflampen (T8).Der Status wird über eine einzelne RS-485-Schnittstelle gemeldet, die DCON und Modbus RTU mit Baudraten von 1200 bis 115200 unterstützt. Zwei LEDs zeigen Versorgungs- und Kommunikationsstatus sowie den Alarmzustand an, was Inbetriebnahme und Fehlersuche erleichtert.AnwendungenBeleuchtung und Abluftventilatoren in SanitärräumenGemeinschaftstreppenhäuserParkplatzbeleuchtungGartenbeleuchtungUmkleidekabinen in GeschäftenFlureRaumtemperaturmessungSignalisierung von Brandalarmen
