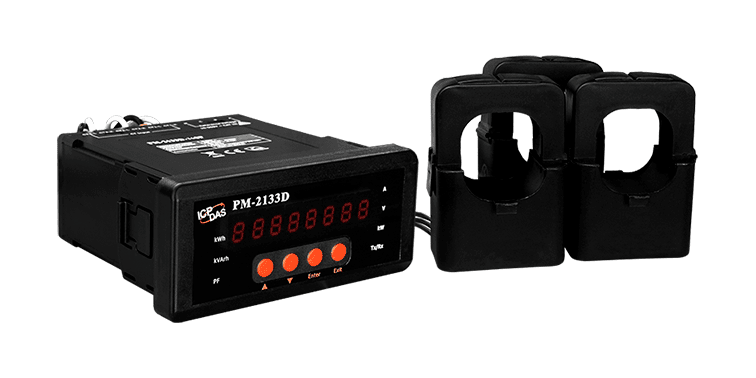

PM-2133D-360P 3-Phasen-Energiezähler, Modbus RTU mit 300 A Aufsteck-Stromwandler
3-Phasen-Energiezähler mit Modbus RTU über RS-485, LED-Anzeige und drei Aufsteck-Stromwandlern für 300 A (36 mm Öffnung). Erfasst Effektivwerte, Energie und Leistung für Anschlussarten 3P4W, 3P3W, 1P3W und 1P2W.
- Drei Aufsteck-Stromwandler im Lieferumfang, je 36 mm Öffnung mit Eingangsbereich 0,3 A bis 300 A und 4 m Anschlussleitungen
- Effektivwerte von Spannung und Strom, Wirk-, Blind- und Scheinleistung sowie Energie, Leistungsfaktor und Frequenz
- Bidirektionale Energiemessung
- Unterstützt die Anschlusskonfigurationen 3P4W, 3P3W, 1P3W und 1P2W
- Genauigkeit der Wirkleistung besser als 0,5 % bei PF=1
- Eingangsspannungsbereich 10 ~ 500 V mit Messung des Gesamtoberschwingungsgehalts (THD)
607,00 € pro Stück
| 1-9 Stück | 607,00 € | |
|---|---|---|
| 10-30 Stück | 588,00 € | −3 % |
| ab 31 Stück | 576,00 € | −5 % |
Produktinformationen "PM-2133D-360P 3-Phasen-Energiezähler, Modbus RTU mit 300 A Aufsteck-Stromwandler"
PM-2133D-360P CR ist ein Schalttafel-Energiezähler für Drehstrom zur Echtzeitüberwachung des elektrischen Verbrauchs an Generatoren, Schaltanlagen und Verteilersystemen. Er wird mit drei Aufsteck-Stromwandlern für 0,3 A bis 300 A mit 36 mm Öffnung geliefert, sodass der Zähler an bestehenden Leitungen montiert werden kann, ohne den Stromkreis zu unterbrechen.
Der Zähler erfasst Effektivwerte von Spannung und Strom, Wirk-, Blind- und Scheinleistung sowie Energie, Leistungsfaktor und Frequenz und unterstützt bidirektionale Energiemessung. Unterstützte Anschlussarten sind 3P4W, 3P3W, 1P3W und 1P2W. Die Genauigkeit der Wirkleistung liegt bei PF=1 besser als 0,5 %, und das Gerät akzeptiert einen Eingangsspannungsbereich von 10 ~ 500 V.
Die Daten sind über eine einzige RS-485-Schnittstelle mit Modbus RTU verfügbar, mit wählbaren Baudraten von 9600 bis 115200 und mehreren Datenformaten. Eine 8-stellige LED-Anzeige zeigt die Messwerte vor Ort an, und der Zähler erfasst zusätzlich den Gesamtoberschwingungsgehalt (THD).
Anwendungen
- Generatorüberwachung
- Schaltanlagen und Verteilersysteme
- Energiemanagement
| Product type: | Power meter |
|---|---|
| Protokoll: | Modbus RTU |
| Interface: | RS-485 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +85 ~ +264 VAC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | Tafel |
| Housing: | Kunststoff |
Technische Daten
| AC-Leistungsmessung | |
|---|---|
| Verdrahtung | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| Schleifen | 3-phasig: 1; 1-phasig: 3 @ 1P2W-1CT, 1 @ 1P3W-2CT |
| Eingangsspannung | 10 ~ 500 V |
| Eingangsstrom | PM-2133D-005P: CTØ10 mm (0.05 A ~ 5 A) PM-2133D-100P: CTØ10 mm (0.05 A ~ 60 A) PM-2133D-160P: CTØ16 mm (0.1 A ~ 100 A) PM-2133D-240P: CTØ24 mm (0.15 A ~ 200 A) PM-2133D-360P: CTØ36 mm (0.3 A ~ 300 A) PM-2133D-400P: CTØ36 mm (0.3 A ~ 400 A) |
| Eingangsfrequenz | 50 Hz (Bereich 45 ~ 55 Hz)/60 Hz (Bereich 55 ~ 65 Hz) |
| W-Genauigkeit | Besser als 0,5 % (PF=1) |
| Messung der Leistungsparameter | True-RMS-Spannung (Vrms), True-RMS-Strom (Irms), Wirkleistung (kW), Wirkenergie (kWh), Scheinleistung (kVA), Scheinenergie (kVAh), Blindleistung (kVAR), Blindenergie (kVARh), Leistungsfaktor (PF), Frequenz (45 ~ 65 Hz) |
| Datenaktualisierungsrate | 1 Sekunde |
| LED-Anzeige | Ja, 8-stellig |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 9600, 19200 (Standard), 38400, 115200 |
| Datenformat | N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| Protokoll | Modbus RTU |
| Isolation | 3000 VDC |
| Leistung | |
| Eingangsbereich | +85 ~ +264 VAC (277 VAC verfügbar) |
| Leistungsaufnahme | 6 W |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 110 x 115 x 50 (W x L x H) |
| Installation | Schalttafelmontage |
| Umgebung | |
| Betriebstemperatur | -20 ~ +70 °C |
| Lagertemperatur | -25 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
