PM-2133D-RCT2000P 3-Phasen-Energiezähler, Rogowski-Spule 2000 A, Modbus RTU
Drehstrom-Energiezähler mit Modbus RTU, 8-stelliger LED-Anzeige und 2000-A-Rogowski-Spule (105 mm Innendurchmesser) zur Energieüberwachung bei hohen Strömen.
- Rogowski-Spule mit 105 mm Innendurchmesser, Messbereich 5 A ~ 2000 A pro Phase
- Bidirektionale Energiemessung mit Effektivwerten für Spannung, Strom und Leistung
- Energieanalyse für die Verdrahtungskonfigurationen 3P4W, 3P3W, 1P3W und 1P2W
- Wirkleistungsgenauigkeit besser als 2 % bei PF=1 mit Eingangsstrom über 200 A
- Modbus RTU über eine RS-485-Schnittstelle, Baudraten 9600 bis 115200
- 8-stellige LED-Anzeige und Messung des Gesamtklirrfaktors (THD)
1.227,00 € pro Stück
| 1-9 Stück | 1.227,00 € | |
|---|---|---|
| 10-30 Stück | 1.190,00 € | −3 % |
| ab 31 Stück | 1.166,00 € | −5 % |
Produktinformationen "PM-2133D-RCT2000P 3-Phasen-Energiezähler, Rogowski-Spule 2000 A, Modbus RTU"

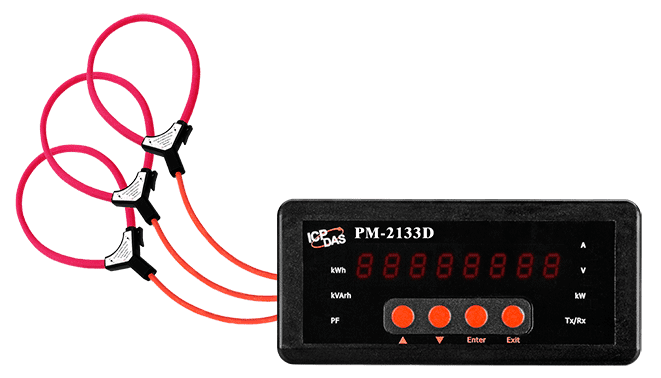

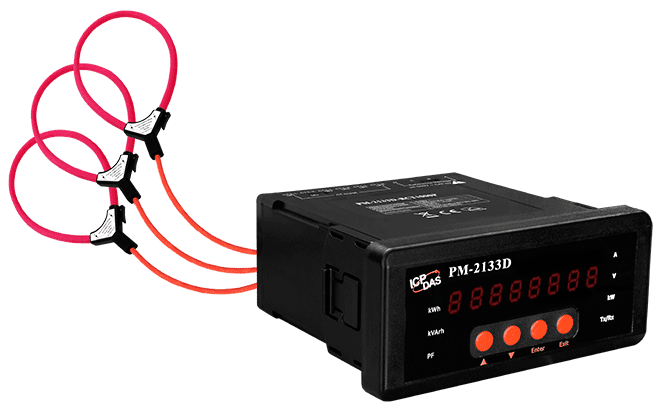

PM-2133D-RCT2000P CR ist ein Drehstrom-Energiezähler zur Messung der bidirektionalen Energie in Abgängen mit bis zu 2000 A. Der flexible Rogowski-Spulen-Stromsensor mit 105 mm Innendurchmesser und 4 m Anschlussleitung eignet sich für große Leiter und für Installationen, bei denen der Platz um die Sammelschiene oder das Kabel begrenzt ist.
Das Gerät erfasst Effektivwerte von Spannung und Strom sowie Wirk-, Blind- und Scheinleistung und -energie, den Leistungsfaktor, die Frequenz und den Gesamtklirrfaktor (THD). Es unterstützt die Energieanalyse für 3P4W, 3P3W, 1P3W und 1P2W, mit einem Spannungseingangsbereich von 10 ~ 500 V. Die Messwerte werden auf einer 8-stelligen LED-Anzeige dargestellt und über eine einzige RS-485-Schnittstelle mit Modbus RTU bereitgestellt.
Die Strommessung deckt 5 A ~ 2000 A ab. Laut Quelle beträgt die Genauigkeit der Wirkleistung bei PF=1 besser als 2 %, sofern der Eingangsstrom 200 A übersteigt. Das Gerät verfügt über eine Potentialtrennung von 3000 VDC an der seriellen Schnittstelle, einen Leistungseingang von +85 ~ +264 VAC sowie ein Kunststoffgehäuse für die Schalttafelmontage mit den Abmessungen 110 x 115 x 50 mm.
Anwendungen
- Generatorüberwachung
- Schaltanlagen-Verteilungssysteme
- Energiemanagement
| Product type: | Power meter |
|---|---|
| Protokoll: | Modbus RTU |
| Interface: | RS-485 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +85 ~ +264 VAC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | Tafel |
Technische Daten
| AC-Leistungsmessung | |
|---|---|
| Verdrahtung | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| Schleifen | 3-phasig: 1; 1-phasig: 3 @ 1P2W-1CT, 1 @ 1P3W-2CT |
| Eingangsspannung | 10 ~ 500 V |
| Eingangsstrom | PM-2133D-RCT500P: CTØ 55 mm (5 A ~ 500 A) PM-2133D-RCT1000P: CTØ 80 mm (5 A ~ 1000 A) PM-2133D-RCT2000P: CTØ 105 mm (5 A ~ 2000 A) PM-2133D-RCT4000P: CTØ 185 mm (5 A ~ 4000 A) |
| Eingangsfrequenz | 50 Hz (Bereich 45 ~ 55 Hz)/60 Hz (Bereich 55 ~ 65 Hz) |
| W-Genauigkeit | Besser als 2 % (PF=1) Bedingung: Eingangsstrom > 50 A; (für -500P, -1000P) Eingangsstrom > 200 A; (für -2000P, -4000P) |
| Messung der Leistungsparameter | True-RMS-Spannung (Vrms), True-RMS-Strom (Irms), Wirkleistung (kW), Wirkenergie (kWh), Scheinleistung (kVA), Scheinenergie (kVAh), Blindleistung (kVAR), Blindenergie (kVARh), Leistungsfaktor (PF), Frequenz (45 ~ 65 Hz) |
| Datenaktualisierungsrate | 1 Sekunde |
| LED-Anzeige | Ja, 8-stellig |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 9600, 19200 (Standard), 38400, 115200 |
| Datenformat | N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| Protokoll | Modbus RTU |
| Isolation | 3000 VDC |
| Leistung | |
| Eingangsbereich | +85 ~ +264 VAC (277 VAC verfügbar) |
| Leistungsaufnahme | 6 W |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 110 x 115 x 50 (W x L x H) |
| Installation | Schalttafelmontage |
| Umgebung | |
| Betriebstemperatur | -20 ~ +70 °C |
| Lagertemperatur | -25 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
