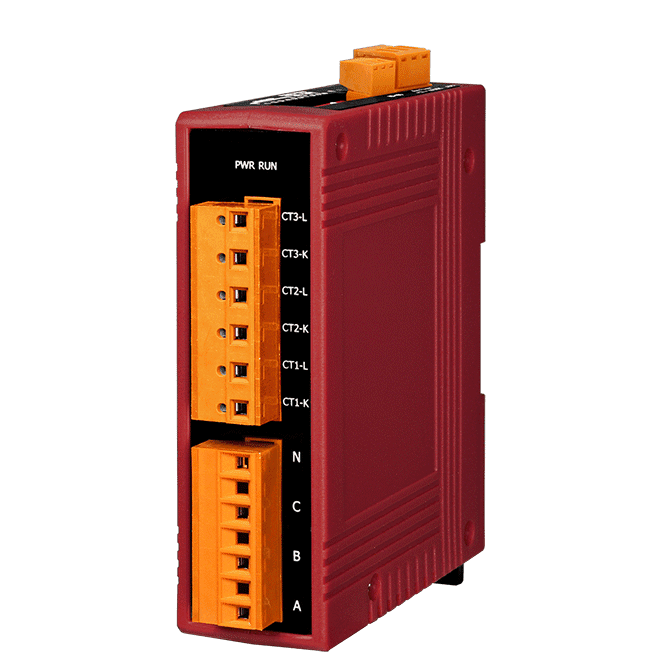

PM-3033-CPS CANopen 3-Phasen-Energiezähler, 1A/5A-Stromwandlereingang
CANopen-3-Phasen-Energiezähler mit direktem 1A/5A-Stromwandlereingang für die Messung von echten Effektivwerten der Leistung, Energie und des THD in 10 ~ 500 VAC-Systemen. Bestellcode PM-3033-CPS CR.

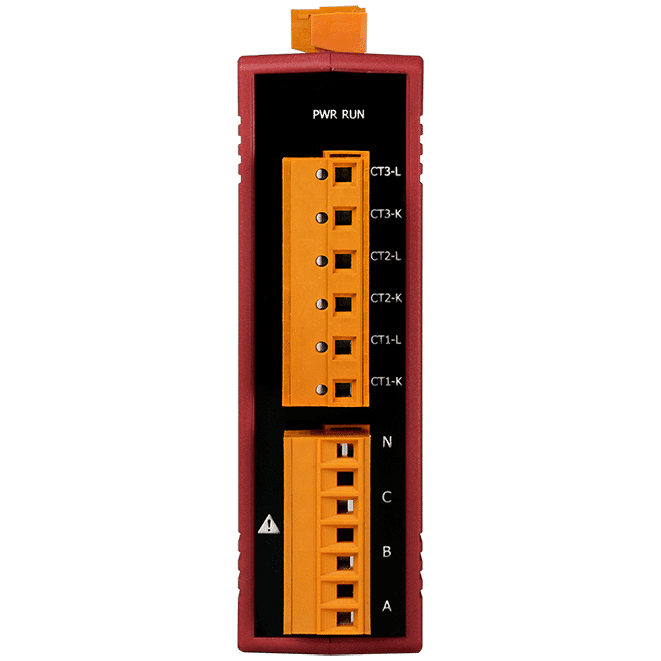

- Direkter Eingang von sekundärseitigen 1A/5A-Stromwandlern, keine separaten Messstromwandler erforderlich
- Echte Effektivwertmessung von Spannung, Strom, Wirk-, Blind- und Scheinleistung sowie Energie
- Energieanalyse für die Verdrahtungsarten 3P4W, 3P3W, 1P3W und 1P2W, mit bidirektionaler Energiemessung
- W-Genauigkeit besser als 0,5 % (PF=1; Eingangsstrom >0,5 A)
- Spannungseingang 10 ~ 500 V, Frequenz 50/60 Hz
- CANopen-Schnittstelle mit Baudraten 125 k (Standard), 250 k, 500 k und 1 M, über DIP-Schalter wählbar
279,00 € pro Stück
| 1-9 Stück | 279,00 € | |
|---|---|---|
| 10-30 Stück | 271,00 € | −3 % |
| ab 31 Stück | 265,00 € | −5 % |
Produktinformationen "PM-3033-CPS CANopen 3-Phasen-Energiezähler, 1A/5A-Stromwandlereingang"
PM-3033-CPS CR ist ein CANopen-Dreiphasen-Energiezähler für Ingenieure, die Echtzeit-Energiewerte aus Niederspannungs-Primärkreisen oder Mittel- und Hochspannungs-Sekundärkreisen benötigen. Er nimmt sekundärseitige 1A/5A-Stromwandler direkt auf, sodass keine separaten Messstromwandler erforderlich sind, was die Installationskosten senkt.
Der Zähler erfasst echte Effektivwerte von Spannung und Strom, Wirk-, Blind- und Scheinleistung sowie Energie, Leistungsfaktor, Frequenz und den Gesamtklirrfaktor (THD). Die Energieanalyse deckt die Verdrahtungsarten 3P4W, 3P3W, 1P3W und 1P2W ab, die Datenaktualisierungsrate beträgt eine Sekunde. Der Eingangsbereich von 10 ~ 500 VAC und die Unterstützung für 50/60 Hz eignen sich für eine breite Palette von Installationen.

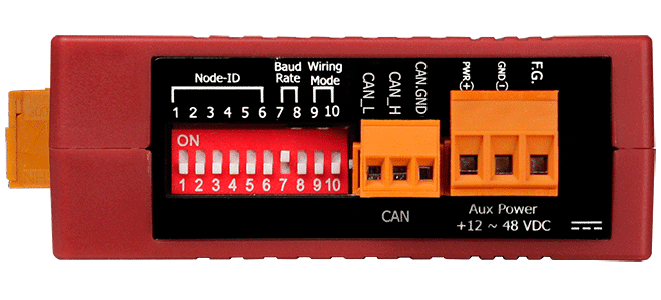

Die CANopen-Schnittstelle wird über DIP-Schalter konfiguriert, mit Baudraten von 125 k (Standard) bis 1 M. Das hutschienenmontierte Kunststoffgehäuse, die Potenzialtrennung von 3000 VDC und die Versorgungsspannung von +12 ~ 48 VDC erleichtern die Integration in Generatorüberwachungs- und Schaltanlagenverteiler.
Anwendungen
- Generatorüberwachung
- Schaltanlagen-Verteilersysteme
- Energiemanagement
| Product type: | Power meter |
|---|---|
| Protokoll: | CANopen |
| Interface: | CANopen |
| Isolation: | 3000 VDC |
| Power input: | +12 ~ 48 VDC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| AC-Leistungsmessung | |
|---|---|
| Verdrahtung | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| Schleifen | 3-phasig: 1 1-phasig: 3 @ 1P2W-1CT 1 @ 1P3W-2CT |
| Eingangsspannung | 10 ~ 500 V |
| Eingangsstrom | 0.05 A ~ 5 A |
| Eingangsfrequenz | 50/60 Hz |
| W-Genauigkeit | Besser als 0,5 % (PF=1; Eingangsstrom >0,5 A) |
| Messung der Leistungsparameter | True-RMS-Spannung (Vrms), True-RMS-Strom (Irms), Wirkleistung (kW), Wirkenergie (kWh), Scheinleistung (kVA), Scheinenergie (kVAh), Blindleistung (kVAR), Blindenergie (kVARh), Leistungsfaktor (PF), Frequenz |
| Datenaktualisierungsrate | 1 Sekunde |
| CANopen | |
| Baudrate | 125 k (Standard), 250 k, 500 k, 1 M; über DIP-Schalter wählbar |
| Isolation | 3000 VDC |
| Protokoll | CANopen |
| Leistung | |
| Eingangsbereich | +12 ~ 48 VDC |
| Leistungsaufnahme | 2W |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 33 x 127 x 100 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -20 ~ +70 °C |
| Lagertemperatur | -25 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
