PM-3112-100-MTCP Einphasiger Energiezähler, 2-Kreis Modbus TCP, 60-A-Stromwandler
Zweikreisiger einphasiger Energiezähler mit Modbus TCP über Ethernet, 60-A-Aufsteckstromwandler (10 mm Öffnung, 1,8 m Leitung) und zwei Form-A-Relaisausgängen für Energieüberwachung und Alarme.
- Echter Effektivwert von Spannung, Strom, Wirk-, Blind- und Scheinleistung mit Energiesummen
- Einphasige Zweikreis-Energieanalyse für 1P2W-Systeme mit unabhängigen Referenzspannungen
- Zwei 60-A-Aufsteckstromwandler, 10 mm Öffnung, 1,8 m Leitung, Messbereich 0,05 A bis 60 A
- Spannungseingang 10 bis 300 VAC
- Wirkleistungsgenauigkeit besser als 0,5 % bei PF=1
- Zwei Form-A-Leistungsrelais mit 5 A bei 250 VAC oder 30 VDC
204,00 € pro Stück
| 1-9 Stück | 204,00 € | |
|---|---|---|
| 10-30 Stück | 198,00 € | −3 % |
| ab 31 Stück | 194,00 € | −5 % |
Produktinformationen "PM-3112-100-MTCP Einphasiger Energiezähler, 2-Kreis Modbus TCP, 60-A-Stromwandler"
Der PM-3112-100-MTCP CR ist ein einphasiger Energiezähler für die Echtzeitüberwachung elektrischer Größen. Er misst den echten Effektivwert von Spannung und Strom sowie Wirk-, Blind- und Scheinleistung, Energiesummen, Leistungsfaktor und Frequenz und überträgt die Daten jede Sekunde über Modbus TCP.

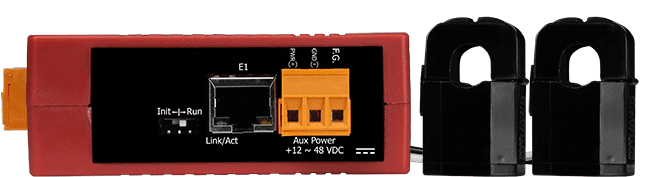

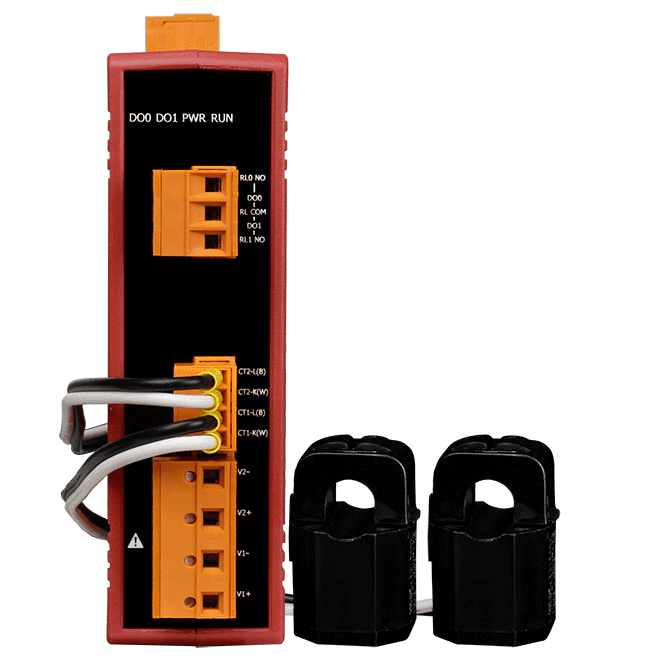

Diese Variante wird mit zwei aufklemmbaren 60-A-Stromwandlern geliefert, jeweils mit 10 mm Öffnung und 1,8 m Anschlussleitung. Damit lässt sich das Gerät an bestehende Leiter montieren, ohne die Last abzuklemmen. Auf der Strommessseite deckt es 0,05 A bis 60 A ab, auf der Spannungsseite 10 bis 300 VAC. In 1P2W-Konfigurationen verarbeitet es zwei unabhängige Messkreise.
Zwei Form-A-Relaisausgänge mit 5 A bei 250 VAC oder 30 VDC können Sirenen, Anzeigeleuchten oder andere Alarmgeräte ansteuern, sobald Messwerte definierte Schwellen überschreiten. Das Gerät wird auf einer DIN-Schiene montiert und mit 12 bis 48 VDC versorgt.
Anwendungen
- Generatorüberwachung
- Schaltanlagen und Verteilersysteme
- Energiemanagement
| Product type: | Power meter |
|---|---|
| Protokoll: | Modbus TCP |
| Interface: | Ethernet |
| Relay outputs: | 2 |
| Ports: | 1 |
| Power input: | +12 ~ 48 VDC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| AC-Leistungsmessung | |
|---|---|
| Verdrahtung | 1P2W-1CT |
| Schleifen | 1-phasig: 2 |
| Eingangsspannung | 10 ~ 300 V |
| Eingangsstrom | PM-3112-100-MTCP: CTØ 10 mm (0,05 A ~ 60 A) PM-3112-100P-MTCP: CTØ 10 mm (0,05 A ~ 60 A) PM-3112-160-MTCP: CTØ 16 mm (0,1 A ~ 100 A) PM-3112-160P-MTCP: CTØ 16 mm (0,1 A ~ 100 A) PM-3112-240-MTCP: CTØ 24 mm (0,15 A ~ 200 A) PM-3112-240P-MTCP: CTØ 24 mm (0,15 A ~ 200 A) |
| Eingangsfrequenz | 50/60 Hz |
| W-Genauigkeit | Besser als 0,5 % (PF=1) |
| Messung der Leistungsparameter | True-RMS-Spannung (Vrms), True-RMS-Strom (Irms), Wirkleistung (kW), Wirkenergie (kWh), Scheinleistung (kVA), Scheinenergie (kVAh), Blindleistung (kVAR), Blindenergie (kVARh), Leistungsfaktor (PF), Frequenz |
| Datenaktualisierungsrate | 1 Sekunde |
| Relaisausgang | |
| Kanäle | 2 |
| Typ | Leistungsrelais |
| Kontaktbelastbarkeit | Form A: 5 A bei 250 VAC 5 A bei 30 VDC |
| Ethernet | |
| Ports | 1x RJ45, 10/100 Base-TX |
| Protokoll | Modbus TCP |
| Leistung | |
| Eingangsbereich | +12 ~ 48 VDC |
| Leistungsaufnahme | 2W |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 33 x 127 x 100 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -20 ~ +70 °C |
| Lagertemperatur | -25 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
