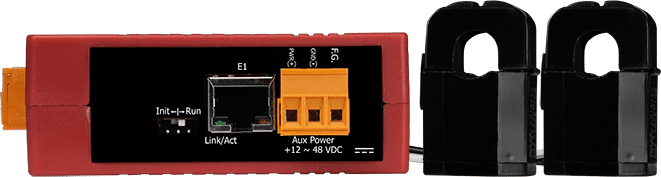

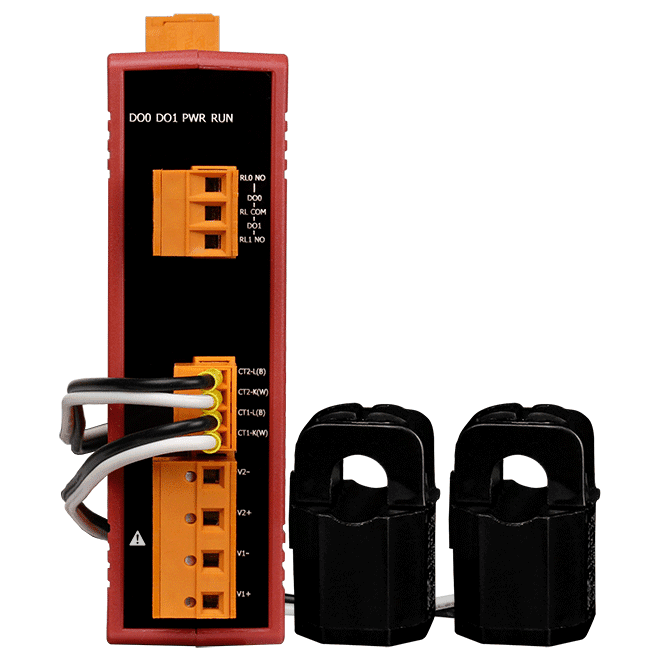

PM-3112-160-MTCP Modbus-TCP-Energiezähler, 2-Kreis Einphasen, 100-A-Stromwandler
Einphasiger Modbus-TCP-Energiezähler mit zwei 100-A-Aufsteckstromwandlern (16 mm Innendurchmesser) für Zwei-Kreis-Energiemessung mit Echteffektivwert und Relais-Alarmausgängen.
- Zwei-Kreis-Einphasenanalyse für 1P2W-Systeme mit zwei unabhängigen Kreis-Bezugsspannungen
- Messung von Echteffektivwerten für Spannung, Strom, Leistung und Energie, einschließlich kW, kWh, kVA, kVAh, kVAR und kVARh
- Zwei Aufsteckstromwandler, 100 A Nennstrom, 16 mm Innendurchmesser, 1,8 m Anschlussleitungen, im Lieferumfang enthalten
- Eingangsspannungsbereich 10 bis 300 V; Genauigkeit der Wirkleistung (W) besser als 0,5 % bei PF=1
- Zwei Relaisausgänge mit Schließerkontakt (Form A), 5 A bei 250 VAC oder 30 VDC, zur Alarmmeldung
- Modbus TCP über 10/100 Base-TX Ethernet über RJ45-Anschluss
235,00 € pro Stück
| 1-9 Stück | 235,00 € | |
|---|---|---|
| 10-30 Stück | 228,00 € | −3 % |
| ab 31 Stück | 223,00 € | −5 % |
Produktinformationen "PM-3112-160-MTCP Modbus-TCP-Energiezähler, 2-Kreis Einphasen, 100-A-Stromwandler"
Der PM-3112-160-MTCP CR ist ein kompakter Einphasen-Energiezähler, der den elektrischen Verbrauch in Echtzeit über Modbus TCP meldet. Er misst echten Effektivwert von Spannung und Strom, Wirk-, Scheinund Blindleistung sowie Energie, Leistungsfaktor und Frequenz mit einer Datenaktualisierungsrate von 1 Sekunde. Zwei unabhängige Kreise mit eigenen Bezugsspannungen ermöglichen die Analyse von zwei Einphasenstromkreisen mit einem einzigen Gerät.
Diese Variante wird mit zwei 100-A-Aufsteckstromwandlern mit 16 mm Innendurchmesser und 1,8 m Anschlussleitungen geliefert. Die Aufsteck-Stromwandler vereinfachen die Installation an bestehenden Leitern, der Eingangsstrombereich beträgt 0,1 A bis 100 A pro Stromwandler. Der Eingangsspannungsbereich liegt bei 10 bis 300 V, und die Genauigkeit der Wirkleistung ist bei Leistungsfaktor 1 besser als 0,5 %. Dies eignet sich sowohl für die Überwachung auf der Niederspannungs-Primärseite als auch auf der Mittel- oder Hochspannungs-Sekundärseite.
Zwei Relaisausgänge mit Schließerkontakt (Form A), belastbar mit 5 A bei 250 VAC oder 30 VDC, können beim Erreichen von Schwellwerten Sirenen, Leuchten oder andere Alarmgeräte ansteuern. Das Gerät wird auf einer DIN-Schiene montiert und mit +12 bis 48 VDC versorgt.
Anwendungen
- Generatorüberwachung
- Schaltanlagen und Verteilungssysteme
- Energiemanagement
| Product type: | Power meter |
|---|---|
| Protokoll: | Modbus TCP |
| Interface: | Ethernet |
| Relay outputs: | 2 |
| Ports: | 1x RJ45 |
| Power input: | +12 ~ 48 VDC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| AC-Leistungsmessung | |
|---|---|
| Verdrahtung | 1P2W-1CT |
| Schleifen | 1-phasig: 2 |
| Eingangsspannung | 10 ~ 300 V |
| Eingangsstrom | PM-3112-100-MTCP: CTØ 10 mm (0,05 A ~ 60 A) PM-3112-100P-MTCP: CTØ 10 mm (0,05 A ~ 60 A) PM-3112-160-MTCP: CTØ 16 mm (0,1 A ~ 100 A) PM-3112-160P-MTCP: CTØ 16 mm (0,1 A ~ 100 A) PM-3112-240-MTCP: CTØ 24 mm (0,15 A ~ 200 A) PM-3112-240P-MTCP: CTØ 24 mm (0,15 A ~ 200 A) |
| Eingangsfrequenz | 50/60 Hz |
| W-Genauigkeit | Besser als 0,5 % (PF=1) |
| Messung der Leistungsparameter | True-RMS-Spannung (Vrms), True-RMS-Strom (Irms), Wirkleistung (kW), Wirkenergie (kWh), Scheinleistung (kVA), Scheinenergie (kVAh), Blindleistung (kVAR), Blindenergie (kVARh), Leistungsfaktor (PF), Frequenz |
| Datenaktualisierungsrate | 1 Sekunde |
| Relaisausgang | |
| Kanäle | 2 |
| Typ | Leistungsrelais |
| Kontaktbelastbarkeit | Form A: 5 A bei 250 VAC 5 A bei 30 VDC |
| Ethernet | |
| Ports | 1x RJ45, 10/100 Base-TX |
| Protokoll | Modbus TCP |
| Leistung | |
| Eingangsbereich | +12 ~ 48 VDC |
| Leistungsaufnahme | 2W |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 33 x 127 x 100 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -20 ~ +70 °C |
| Lagertemperatur | -25 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
