PM-3114-160P-CPS Einphasen-Energiezähler, 4-Kanal CANopen, 100 A Stromwandler

PM-3114-100P-CPS CR ist ein kompakter Hutschienen-Energiezähler zur Einphasen-Energieüberwachung über CANopen. Er misst echten Effektivwert von Spannung und Strom und erfasst Wirk-, Scheinleistung und Blindleistung sowie Energie, Leistungsfaktor und Frequenz, aktualisiert jede Sekunde, sodass Ingenieure den Verbrauch der überwachten Anlagen auch im laufenden Betrieb verfolgen können.Diese Variante wird mit vier aufsteckbaren 60-A-Stromwandlern geliefert, jeweils mit 10 mm Innendurchmesser und einer 4 m langen Anschlussleitung. Der Stromeingangsbereich reicht von 0,05 A bis 60 A, der Spannungseingang akzeptiert 10 bis 300 VAC. Das Gerät unterstützt vier unabhängige Einphasenkreise und zwei Schließer-Leistungsrelaisausgänge (Form A), die Sirenen oder Leuchten zur Alarmmeldung ansteuern können.Das Gerät eignet sich für die Generatorüberwachung, Schaltanlagen-Verteilungssysteme und Energiemanagementprojekte, bei denen die Montage aufsteckbarer Stromwandler ohne Auftrennen der Leiter von Vorteil ist. Die Genauigkeit der Wirkleistung beträgt bei PF=1 besser als 0,5 %.AnwendungenGeneratorüberwachungSchaltanlagen-VerteilungssystemeEnergiemanagement

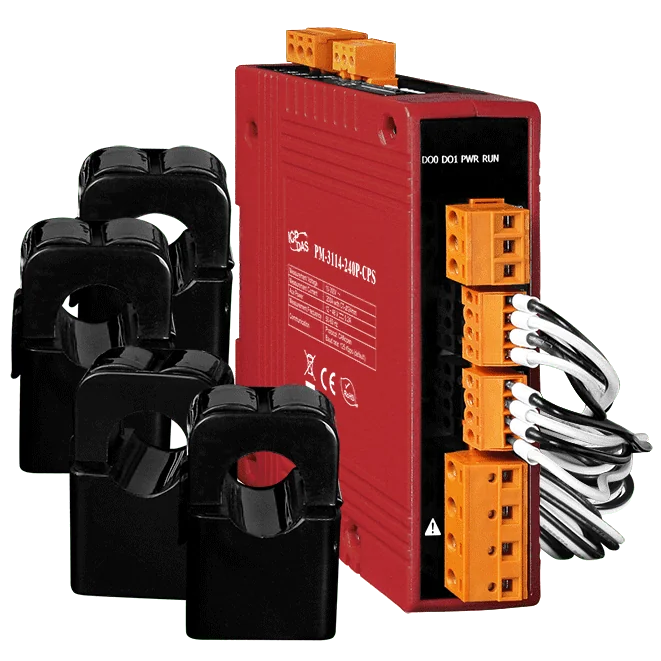

Der PM-3114-240P-CPS CR ist ein Energiezähler für die Hutschiene, der vier einphasige Messkreise erfasst und die Ergebnisse über CANopen ausgibt. Er eignet sich für Ingenieure, die echte Effektivwerte von Spannung, Strom, Wirkleistung, Scheinleistung, Blindleistung, Energie und Leistungsfaktor aus einem einzigen kompakten Modul benötigen, wobei der Strom über Aufsteckwandler statt über fest verdrahtete Anschlüsse gemessen wird.Jeder Kreis wird über einen 24-mm-Aufsteckstromwandler mit einem Bemessungsbereich von 0,15 A ~ 200 A gemessen; die vier Stromwandler werden mit je 4 m Anschlussleitung geliefert. Der Zähler akzeptiert eine Eingangsspannung von 10 ~ 300 VAC bei 50/60 Hz und aktualisiert seine Daten jede Sekunde. Die Genauigkeit für W liegt bei PF=1 besser als 0,5 %.Wirk-, Schein- und Blindleistung sowie Energie und Frequenz stehen zur Überwachung zur Verfügung.Zwei Leistungsrelaisausgänge mit Schließer (Form A, 5 A @ 250 VAC oder 5 A @ 30 VDC) können Sirenen oder Leuchten zur Alarmsignalisierung ansteuern.AnwendungenGeneratorüberwachungSchaltanlagen und VerteilungssystemeEnergiemanagement

PM-3112-100P-CPS CR ist ein Einphasen-Energiezähler mit zwei Messkreisen und CANopen-Schnittstelle, geeignet für Ingenieure, die elektrische Echtzeitdaten von einem auf Hutschiene montierten Gerät benötigen. Jeder Messkreis nutzt einen aufklemmbaren 60-A-Stromwandler mit 10 mm Öffnung und 4 m Anschlussleitung, sodass das Gerät an bestehenden Leitern montiert werden kann, ohne die Last abzuklemmen.Das Messgerät erfasst den echten Effektivwert von Spannung und Strom, Wirk-, Scheinleistung und Blindleistung, die entsprechenden Energiewerte, den Leistungsfaktor und die Frequenz, aktualisiert jede Sekunde. Die Leistungsgenauigkeit beträgt bei PF=1 besser als 0,5 %, der Messeingang akzeptiert 10 ~ 300 V bei 50/60 Hz, mit einem Strombereich von 0,05 A ~ 60 A für diesen Stromwandler.Die Kommunikation erfolgt über CANopen mit 125 k (Standard), 250 k, 500 k oder 1 M, wählbar per DIP-Schalter. Zwei Leistungsrelais-Ausgänge vom Typ Form A mit 5 A bei 250 VAC oder 30 VDC können Sirenen oder Anzeigeleuchten für Alarmmeldungen ansteuern. Das Kunststoffgehäuse misst 33 x 127 x 100 mm (B x L x H) und arbeitet im Temperaturbereich von -20 ~ +70 °C.AnwendungenGeneratorüberwachungSchaltanlagen und VerteilungssystemeEnergiemanagement

PM-3112-160P-CPS CR ist ein Hutschienen-Energiezähler, der den elektrischen Verbrauch zweier unabhängiger Einphasen-Stromkreise in Echtzeit über CANopen meldet. Jeder Kreis verfügt über eine eigene Referenzspannung, sodass ein einzelnes Gerät zwei Einspeisungen in einem kompakten Gehäuse abdeckt.Diese Variante ist mit zwei Klemm-Stromwandlern für 100 A mit 16 mm Innendurchmesser und 4 m Anschlussleitung ausgestattet, was die Montage an bestehenden Leitern unkompliziert macht. Der Spannungseingang akzeptiert 10 ~ 300 VAC, und zwei Relaisausgänge vom Typ Form A mit 5 A @ 250 VAC bzw. 30 VDC können Sirenen oder Leuchten zur Alarmsignalisierung ansteuern.Misst Vrms, Irms, kW, kWh, kVA, kVAh, kVAR, kVARh, Leistungsfaktor und FrequenzAktualisiert die Daten jede SekundeAusgelegt für den Einsatz in Generator-, Schaltanlagen- und VerteilerkreisenAnwendungenGeneratorüberwachungSchaltanlagen-VerteilungssystemeEnergiemanagement
