PMD-2201-TC Energiezähler-Konzentrator, 7"-Touch-Panel (Traditionelles Chinesisch)
Webbasierter Energiezähler-Konzentrator mit 7"-Touch-Panel und PoE-Unterstützung. Er fragt ICP-DAS-Modbus-Energiezähler über RS-485 oder Ethernet ab und meldet Daten über Modbus TCP, SNMP und MQTT.
- Konfiguration im Browser ohne zusätzliches Softwaretool und ohne Programmierung; Steuerlogik wird über Webseiten bearbeitet

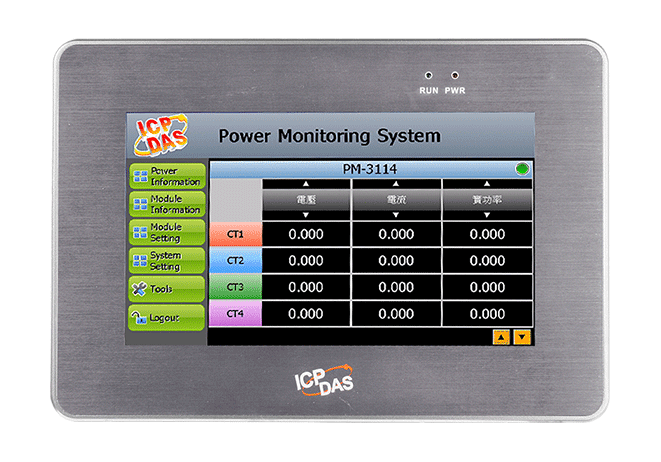

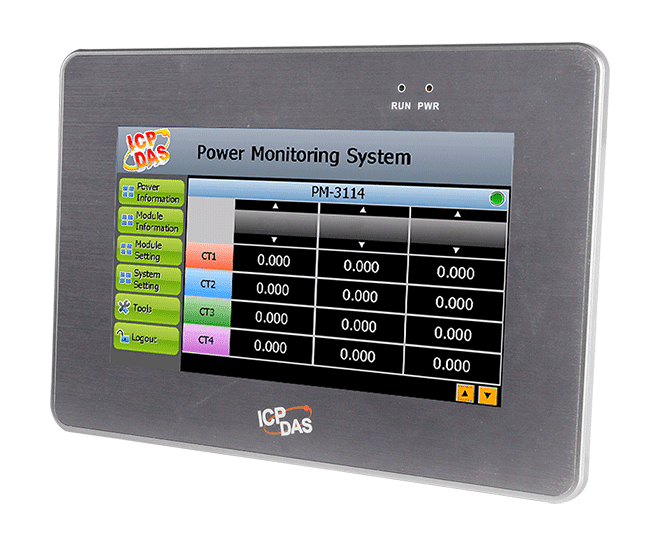

- 7"-TFT-Touch-Display mit 800 x 480 Pixeln für Anzeige und Parametrierung direkt am Gerät
- Versorgung mit 12 ~ 48 VDC oder über PoE (IEEE 802.3af)
- Anschluss von bis zu 24 ICP-DAS-Modbus-Energiezählermodulen und 8 Modbus-I/O-Modulen, wobei COM1 und COM2 jeweils bis zu 16 Modbus-RTU-Module unterstützen
- Integrierte IF-THEN-ELSE-Logikengine für das Leistungsbedarfsmanagement und die Laststeuerung über Modbus-I/O-Module
- Datenprotokollierung auf microSD mit beiliegender 32-GB-Karte und automatischem Nachsenden der Protokolle nach Wiederherstellung der Netzwerkverbindung
Dieser Artikel wird je Auftrag kalkuliert. Nennen Sie uns die Menge, wir antworten mit Preis und Lieferzeit.
Angebot anfragen
Nicht mehr verfügbar
Produktinformationen "PMD-2201-TC Energiezähler-Konzentrator, 7"-Touch-Panel (Traditionelles Chinesisch)"
Der PMD-2201-TC CR ist ein Energiezähler-Konzentrator zur Schalttafelmontage für Ingenieure, die Energiedaten erfassen, protokollieren und darauf reagieren müssen, ohne eigene Steuerungssoftware zu schreiben. Die Konfiguration erfolgt im Browser oder über das lokale 7"-Touch-Display, sodass Logik, Zeitpläne und Berichte über Webseiten eingerichtet werden statt programmiert zu werden. Das Suffix -TC kennzeichnet die Variante mit traditionellem Chinesisch.

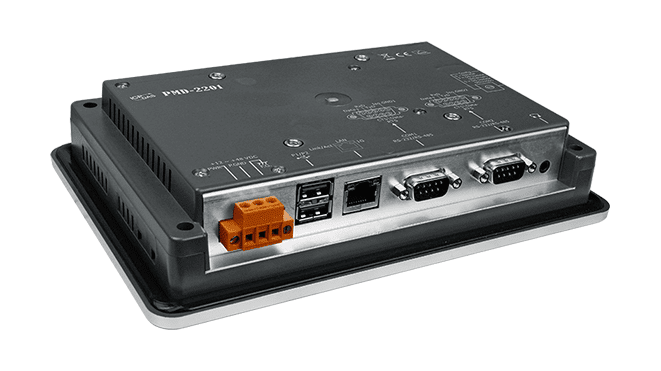

Das Gerät liest ICP-DAS-Modbus-Energiezählermodule und Modbus-I/O-Module über zwei RS-485-Schnittstellen und einen RJ-45-Ethernet-Anschluss aus. Es können bis zu 24 Energiezählermodule und 8 I/O-Module angeschlossen werden, wobei insgesamt maximal 16 Modbus-TCP-Module unterstützt werden. Eine integrierte IF-THEN-ELSE-Logikengine unterstützt das Leistungsbedarfsmanagement; I/O-Module lassen sich abhängig vom Leistungsstatus schalten, beispielsweise zum Lastabwurf.
Messwerte werden auf einer microSD-Karte protokolliert. Nach Wiederherstellung einer unterbrochenen Netzwerkverbindung werden die Protokolldateien automatisch nachgesendet. Alarmmeldungen können über LINE, Telegram oder E-Mail versendet werden. Das Gerät unterstützt Modbus TCP/RTU, SNMP, FTP und MQTT für die Integration in SCADA-, MES- und IoT-Plattformen, einschließlich Microsoft Azure und IBM Bluemix.
Anwendungen
- Energiemessung, -überwachung und -management
- Leistungsbedarfsmanagement und Lastabwurf
- Überwachung der Power Usage Effectiveness (PUE)
| Product type: | Power Meter Concentrator |
|---|---|
| Protokoll: | FTP, Modbus TCP/RTU, MQTT, SNMP |
| Interface: | Ethernet, RS-485 |
| Ports: | 3 |
| PoE: | IEEE 802.3af |
| Isolation: | 2500 VDC (COM1, COM2) |
| Power input: | 12 ~ 48 VDC |
| Operating temperature: | -10 ~ +60 °C |
| Mounting: | Panel, VESA (75 x 75) |
| Housing: | Front panel NEMA 4/IP65 |
Technische Daten
| Software | |
|---|---|
| Protokoll | • Modbus TCP/RTU für SCADA-Software • FTP-Client & -Server • SNMP & SNMP Trap • MQTT-Client (Nachrichten veröffentlichen & abonnieren; ohne SSL & mit SSL) • DDNS |
| Funktion | • Web-Oberfläche & lokale Anzeige zur Konfiguration • WENN-DANN-SONST-Logikoperation (unbegrenzte Regeln unterstützt) • Überwachung und Steuerung von Strommessgeräten & E/A-Modulen • Datenloggerbetrieb • Timer-Betrieb (unbegrenzte Sätze unterstützt) • Zeitplanbetrieb (leistungsstärker; unbegrenzte Sätze unterstützt) • Interner Registerbetrieb (70 Sätze unterstützt) • Sofortige Nachrichtenfunktion (LINE, Telegram) • E-Mail-Versand ohne SSL & mit SSL • SNTP-Zeitsynchronisation |
| Energieverwaltung | • Anzeige der Leistungsdaten • Bericht historischer Leistungsdaten • Leistungsbedarfsmanagement • PUE-Einstellung und -Anzeige |
| IoT-Service-Integration | • ICP DAS IoTstar IoT-Cloud-Verwaltungssoftware • Microsoft Azure IoT-Cloud-Plattform • IBM Bluemix IoT-Cloud-Plattform |
| CPU-Modul | |
| CPU | 32-Bit ARM-CPU (1GHz) |
| Speichererweiterung | microSD-Steckplatz mit 32-GB-microSD-Karte (unterstützt microSDHC-Karte bis zu 32 GB) |
| Anzeige | |
| Größe | 7" (16:9) |
| Lebensdauer der Hintergrundbeleuchtung | 20.000 Std. |
| Helligkeit | 400 cd/m2 |
| Auflösung | 800 x 480 |
| Touchpanel | 4-Draht, resistive Ausführung; Lichtdurchlässigkeit: 80 % |
| Kontrastverhältnis | 20.834027777778 |
| LED-Anzeigen | |
| Status | 1 x Versorgung 1 x Running |
| I/O-Erweiterung | |
| Unterstützung für Remote-Module | M-7000/DL/IR-Serienmodul Modbus-RTU-Slave-Modul Modbus-TCP-Slave-Modul |
| Leistungsmesser | PM-Serie Modbus-Zähler |
| Ethernet | |
| Ports | RJ-45 x 1, 10/100/1000 Base-TX (LED-Anzeigen) (Autonegotiation, Auto MDI/MDI-X) |
| COM-Anschlüsse | |

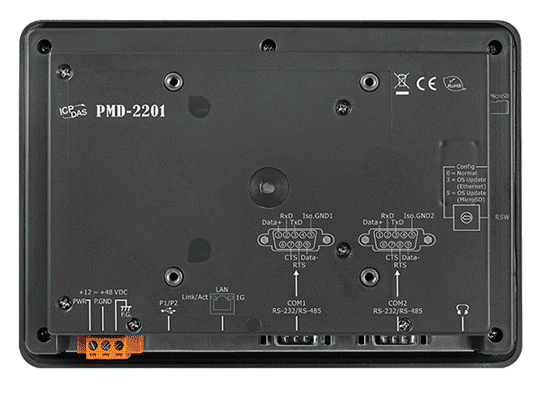

| Ports | COM 1: RS-485 (Data+, Data-); 2500 VDC isoliert COM 2: RS-485 (Data+, Data-); 2500 VDC isoliert |
| Leistung | |
| Eingangsbereich | 12 ~ 48 VDC |
| Leistungsaufnahme | 6 W |
| Stromversorgung über PoE | Ja, IEEE 802.3af |
| Mechanisch | |
| Abmessungen (mm) | 213 x 148 x 44 (W x H x D) |
| Schalttafelausschnitt (mm) | 197 x 133, ±1 (W x H) |
| Installation | Schalttafelmontage, VESA-Montage (75 x 75) |
| Schutzart | Frontplatte: NEMA 4/IP65 |
| Umgebung | |
| Betriebstemperatur | -10 ~ +60 °C |
| Lagertemperatur | -20 ~ +70 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
