PPDS-720-MTCP Seriell-zu-Ethernet-Device-Server, PoE, Modbus-TCP-Gateway

Der PDS-720 CR verbindet ein Standard-RS-232-Gerät und ein RS-485-Gerät mit einem Ethernet-Netzwerk. Die integrierten COM-Ports können mithilfe des Treibers und Hilfsprogramms VxComm auf einem Windows-PC als Standard-COM-Ports dargestellt werden, sodass bestehende serielle Software ohne Änderung netzwerkübergreifend weiterarbeiten kann.Über die einfache serielle Brücke hinaus läuft auf dem Gerät das integrierte Echtzeitbetriebssystem MiniOS7; es kann über die Xserver-Struktur programmiert werden, um kundenspezifische Ethernet-Anwendungen zu realisieren. Zudem arbeitet es als Modbus-TCP-zu-Modbus-RTU/ASCII-Gateway, geeignet für SCADA- und HMI-Systeme, die über Modbus TCP kommunizieren. Das Modul wird mit dem Kabel CA-0910 geliefert.Das Gehäuse aus Kunststoff misst 72 mm x 35 mm x 112 mm und ist für Hutschienen- oder Wandmontage ausgelegt. Die Versorgung erfolgt über eine Klemmleiste mit +10 ~ 30 VDC, der Betriebstemperaturbereich liegt bei -25 ~ +75 °C und die Luftfeuchtigkeit bei 5 ~ 90 % r. F., nicht kondensierend.AnwendungenFabrikautomationGebäudeautomationHeimautomation

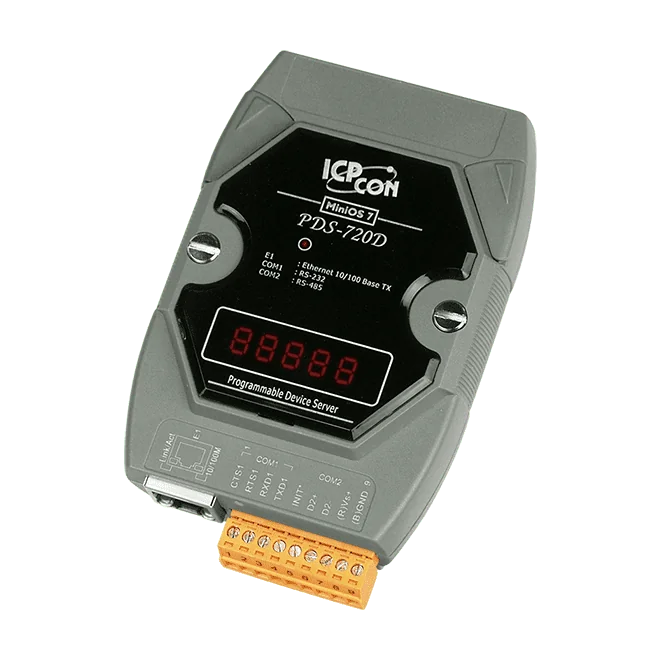

Der PDS-720D CR bindet ein RS-232- und ein RS-485-Feldgerät an ein 10/100 Base-TX Ethernet-Netzwerk an, sodass Bestandsgeräte ohne Umbau der seriellen Seite aus SCADA, HMI oder PC-Software erreichbar sind. Virtuelle COM-Treiber ermöglichen es Windows-Anwendungen, die seriellen Schnittstellen des Device-Servers als Standard-COM-Ports anzusprechen.Über reines serielles Tunneling hinaus ist das Gerät ein programmierbarer Device-Server auf Basis eines MiniOS7-Kernels und einer Xserver-Programmierstruktur, die sich für individuelle Ethernet-Logik eignet. Zudem arbeitet es als Modbus-TCP-zu-RTU/ASCII-Gateway, sodass Modbus-TCP-Clients mit seriellen Modbus-Slaves kommunizieren können. Die LED-Anzeige und die Betriebsanzeige erleichtern die lokale Statusprüfung.Das Gerät verfügt über ein Kunststoffgehäuse, eine abnehmbare Klemmleiste für die Verdrahtung und unterstützt Montage auf der DIN-Schiene oder an der Wand. Der zulässige Betriebstemperaturbereich beträgt -25 ~ +75 °C, und das Gerät wird mit dem Kabel CA-0910 geliefert.AnwendungenFabrikautomationGebäudeautomationHausautomation

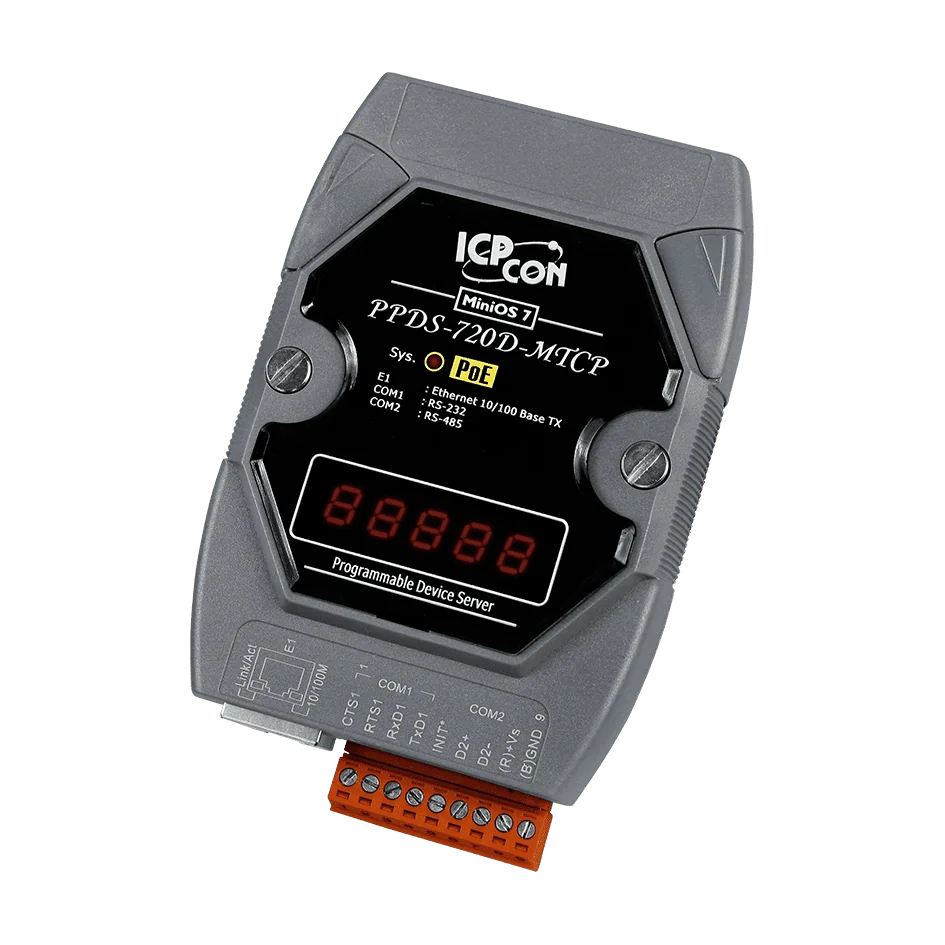

Der PPDS-720D-MTCP verbindet ein serielles RS-232-Gerät und ein RS-485-Gerät mit einem Ethernet-Netzwerk, sodass Geräte mit ausschließlich seriellen Schnittstellen über TCP/IP erreichbar sind. Das mitgelieferte Hilfsprogramm VxComm kann die seriellen Schnittstellen auf Standard-COM-Ports unter Windows-PCs abbilden, sodass bestehende Software mit COM-Port-Anbindung netzwerkbasierte Geräte ansprechen kann.Über die reine serielle Ethernet-Anbindung hinaus führt das Gerät eine programmierbare Xserver-Struktur auf der integrierten Plattform MiniOS7 aus und kann als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme fungieren, die über Modbus TCP kommunizieren. Der RS-485-Port verfügt über einen Selbstabgleich-Controller in ASIC-Technik, und die seriellen Schnittstellen sind mit einem ESD-Schutz von +/-4 kV ausgestattet.Die Versorgung erfolgt entweder über IEEE 802.3af Klasse 1 PoE über ein handelsübliches Kabel der Kategorie 5 oder über eine Klemmleiste mit +12 ~ 48 VDC. Die abnehmbare Klemmleiste erleichtert die Verdrahtung, und das Gerät wird auf einer DIN-Schiene oder an der Wand montiert. Es ist für den Betrieb bei -25 ~ +75 °C ausgelegt und trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE. Die Bestellnummer enthält das Kabel CA-0910.AnwendungenFabrikautomationGebäudeautomationHausautomation

Der PPDS-721-MTCP verbindet ein RS-232- und ein RS-485-Seriengerät mit einem Ethernet-Netzwerk. Mit dem Dienstprogramm VxComm lassen sich die seriellen Schnittstellen auf einem Windows-PC als virtuelle COM-Ports abbilden, sodass bestehende COM-basierte Software ohne Änderungen am Anwendungscode über das Netzwerk auf serielle Geräte zugreifen kann.Über die reine serielle Brückenfunktion hinaus führt das Gerät auf seinem integrierten Echtzeitbetriebssystem MiniOS7 eine programmierbare Xserver-Anwendung aus und kann als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme arbeiten. Außerdem stellt es verriegelte digitale Eingänge und Zählerfunktionen für die lokale Ereignisbehandlung vor Ort bereit.Die Stromversorgung erfolgt wahlweise über Ethernet mittels IEEE 802.3af Klasse 1 PoE oder über eine Schraubklemme mit +12 ~ 48 VDC. Das Kabel CA-0910 ist in dieser Bestellnummer enthalten, und das Gerät lässt sich auf einer DIN-Schiene oder an der Wand montieren.AnwendungenFabrikautomationGebäudeautomationHeimautomation
