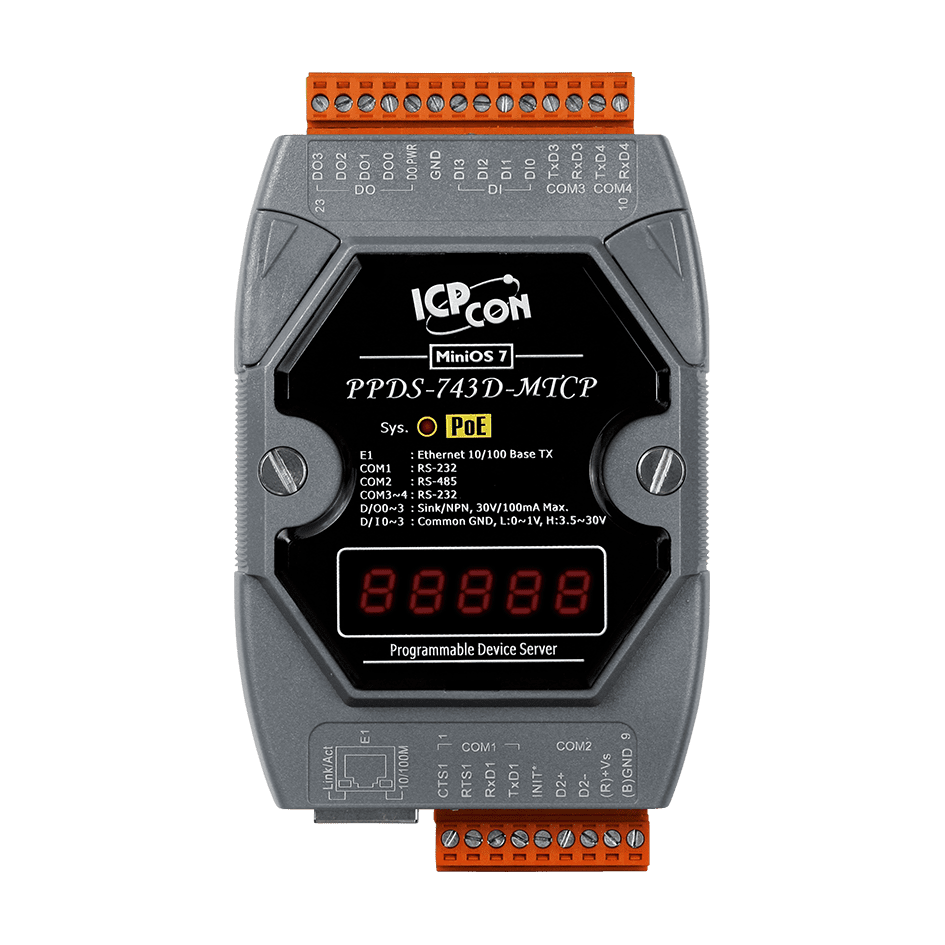

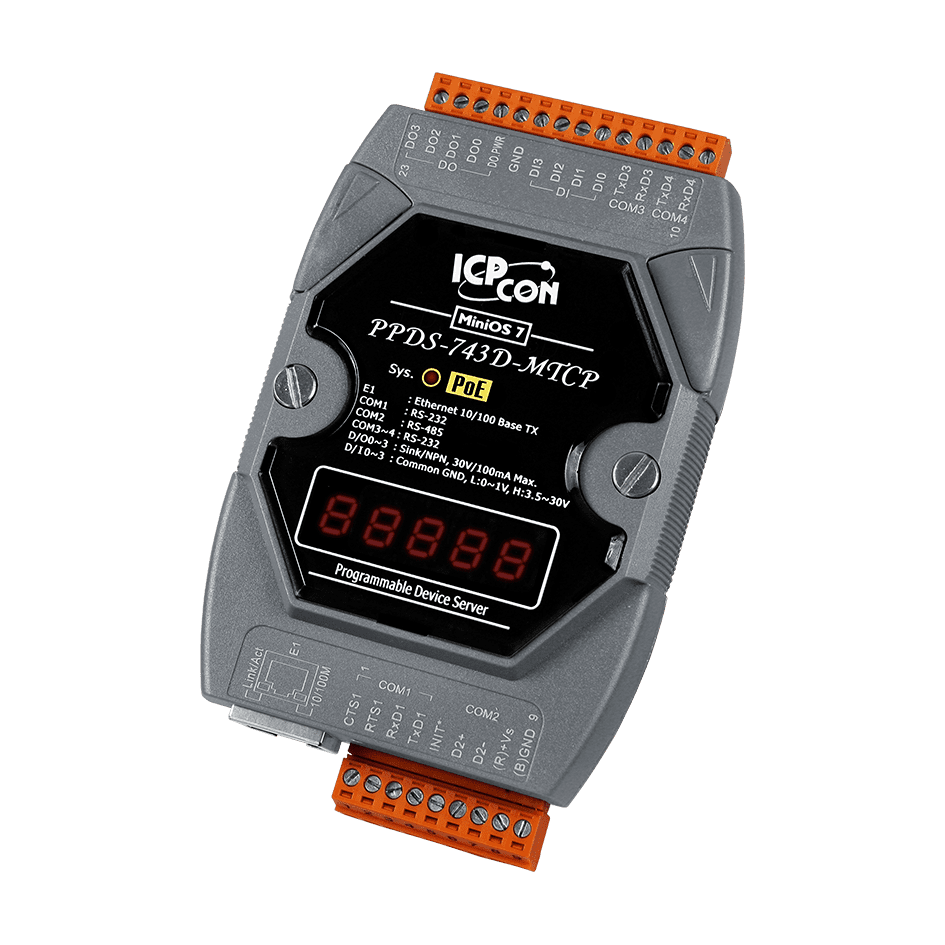

PPDS-743D-MTCP Seriell-zu-Ethernet-Device-Server, 3x RS-232, 1x RS-485, PoE
Programmierbarer Device-Server, der drei RS-232-Ports und einen RS-485-Port an Ethernet anbindet, mit 4 DI, 4 DO, PoE und einer Modbus-TCP-zu-RTU/ASCII-Gateway-Funktion.
- Drei RS-232-Ports und ein RS-485-Port über eine 10/100-Base-TX-RJ-45-Verbindung an Ethernet angebunden
- Modbus-TCP-zu-RTU/ASCII-Gateway für die Integration in SCADA und HMI
- Programmierbarer Device-Server mit der Xserver-Struktur und integriertem MiniOS7
- Treiber und Dienstprogramm VxComm für virtuelle COM-Ports unter 32/64-Bit Windows 7 SP1, 10, 2012 und 2016
- 4 digitale Eingänge mit Unterstützung für Latch-D/I- und Zählerfunktionen
- 4 Open-Collector-Digitalausgänge, Sink (NPN), max. 30 VDC, max. 100 mA
332,00 € pro Stück
| 1-9 Stück | 332,00 € | |
|---|---|---|
| 10-30 Stück | 322,00 € | −3 % |
| ab 31 Stück | 316,00 € | −5 % |
Produktinformationen "PPDS-743D-MTCP Seriell-zu-Ethernet-Device-Server, 3x RS-232, 1x RS-485, PoE"
Der PPDS-743D-MTCP ist ein programmierbarer Device-Server, der bestehende serielle Geräte in ein Ethernet-Netzwerk einbindet. Er stellt zwei 3-adrige RS-232-Schnittstellen, eine 5-adrige RS-232-Schnittstelle und eine RS-485-Schnittstelle bereit, sodass vorhandene serielle Geräte ohne Austausch an Ethernet angeschlossen werden können. Mit dem Treiber und Dienstprogramm VxComm lassen sich die integrierten COM-Ports auf Standard-COM-Ports eines Windows-PCs abbilden.
Neben der seriellen Anbindung arbeitet das Gerät mit dem integrierten MiniOS7 und der Programmierstruktur Xserver, sodass kundenspezifische Ethernet-Anwendungen direkt auf dem Gerät entwickelt werden können. Außerdem fungiert es als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme, die Modbus TCP sprechen. Vier digitale Eingänge mit Latch- und Zählerfunktionen sowie vier Open-Collector-Digitalausgänge verarbeiten lokale Signale parallel zum seriellen Datenverkehr.
Die Stromversorgung erfolgt wahlweise über Ethernet per IEEE 802.3af (Klasse 1) PoE oder über eine Klemmleiste mit +12 ~ 48 VDC. Das Gerät wird mit dem Kabel CA-0910 geliefert, lässt sich auf einer DIN-Schiene oder an der Wand montieren und ist für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt.
Anwendungen
- Fabrikautomatisierung
- Gebäudeautomation
- Hausautomation
| Product type: | Serial-to-Ethernet device server |
|---|---|
| Protokoll: | Modbus TCP |
| Interface: | Ethernet, RS-232, RS-485 |
| Digital inputs: | 4 |
| Digital outputs: | 4 |
| Ports: | 4 serial, 1 Ethernet |
| PoE: | IEEE 802.3af |
| Power input: | +12 ~ 48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Kunststoff |
Technische Daten
| CPU-Modul | |
|---|---|
| CPU | 80186-80 MHz oder kompatibel |
| EEPROM | 16 KB; Datenerhalt: 40 Jahre; 1.000.000 Lösch-/Schreibzyklen. |
| Flash | 512 KB; Löscheinheit ist ein Sektor (64 KB); 100.000 Lösch-/Schreibzyklen |
| SRAM | 512 KB |
| Watchdog-Timer | Ja |
| LED-Anzeigen | |
| Status | 1 x Power/PoE 5 x 7-Segment-Anzeige |
| Digitaleingang | |
| Kanäle | 4 |
| Typ | Potentialfreier Kontakt |
| Senke/Quelle (NPN/PNP) | Quelle, gemeinsame Masse |
| Spannungspegel EIN | +3.5 ~ +30 V |
| Spannungspegel AUS | +1 V max. |
| Digitalausgang | |
| Kanäle | 4 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke (NPN) |
| Lastspannung | 30 VDC, max. |
| Laststrom | 100 mA, max. |
| Ethernet | |
| Ports | 10/100 Base-TX, RJ-45-Port (Auto-Negotiation, Auto-MDI/MDI-X, LED-Anzeige) |
| COM-Anschlüsse | |
| Ports | 2 x 3-Draht-RS-232 1 x 5-Draht-RS-232 1 x RS-485 |
| Baudrate | 115200 bps max. |
| Bias-Widerstand | Ja, 1 kΩ |
| Parität | Keine, Gerade, Ungerade, Mark, Space Keine Parität ist erforderlich, wenn 8 Datenbits und 2 Stoppbits an COM1/COM2 verwendet werden. |
| Datenbit | 7, 8: für COM1 und COM2 5, 6, 7, 8: für COM3 ~ COM4 |
| Stoppbit | 1, 2: für COM1 ~ COM4 |
| Knotenadresse | 254 (max.) |
| Leistung | |
| Leistungsaufnahme | 2.9 W |
| Stromversorgung über PoE | IEEE 802.3af, Klasse 1 |
| Stromversorgung über Klemmenblock | +12 ~ 48 VDC |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 72 mm x 35 mm x 123 mm (W x L x H) |
| Installation | DIN-Schiene oder Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +80 °C |
| Feuchtigkeit | 5 ~ 90 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
