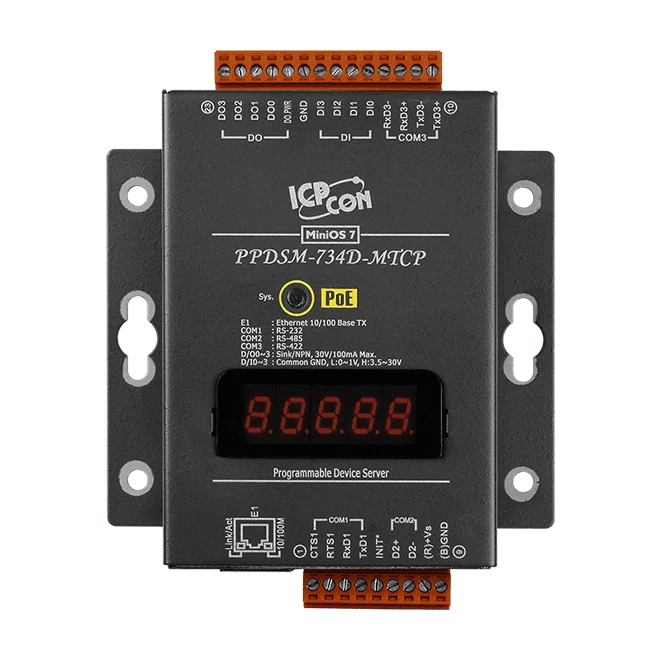

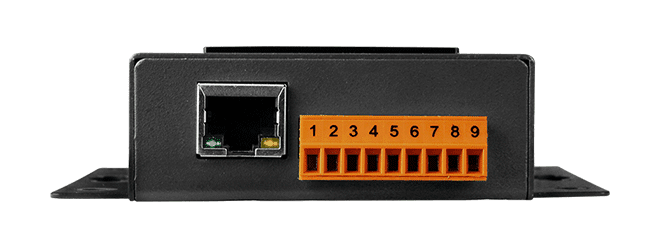

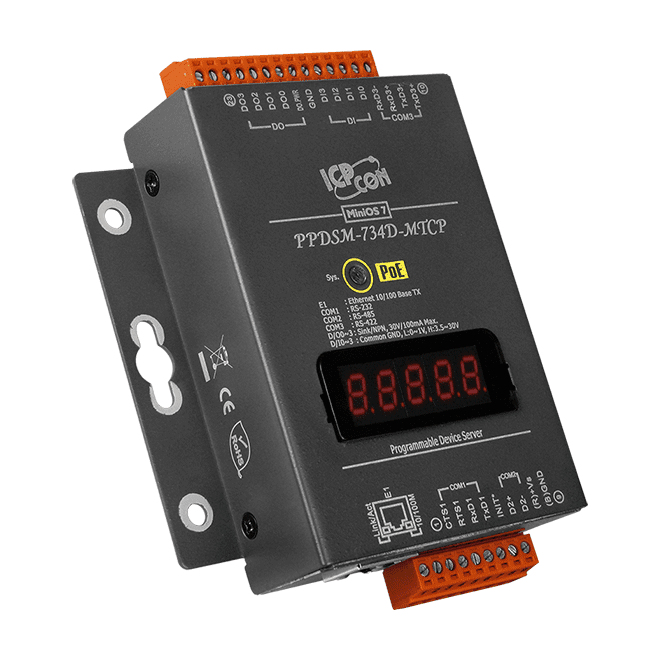

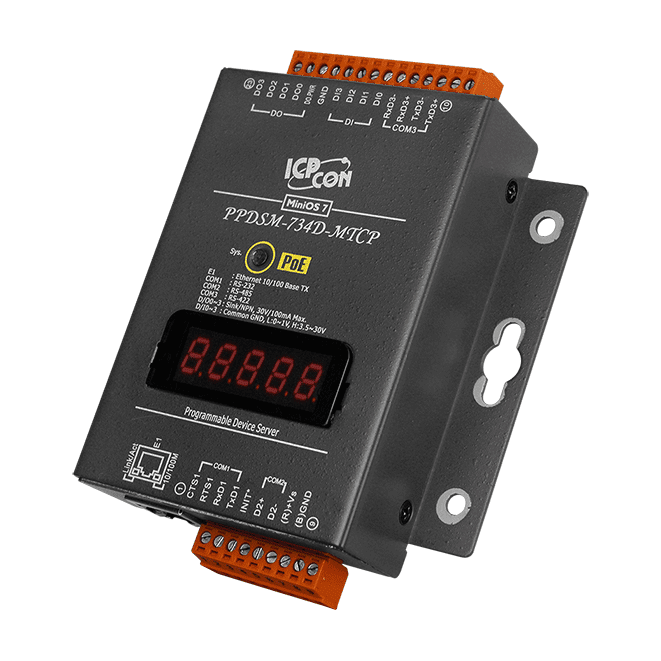

PPDSM-734D-MTCP PoE-Seriell-zu-Ethernet-Device-Server mit Modbus-TCP-Gateway

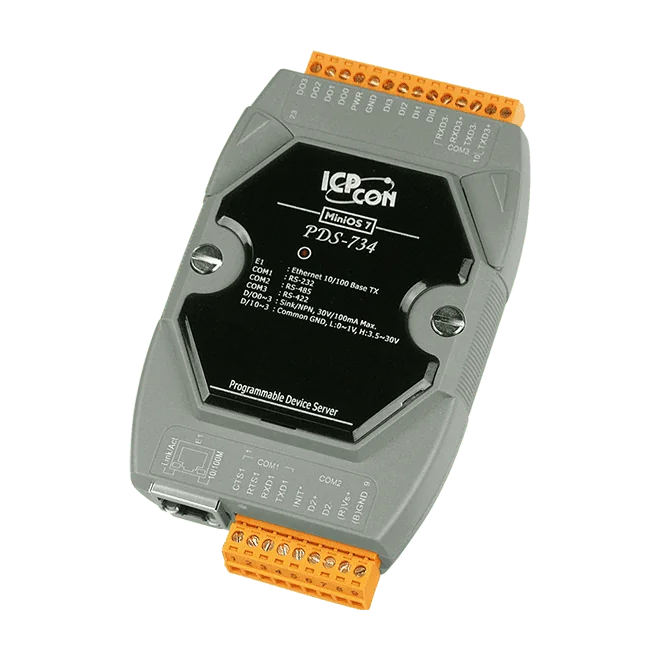

Der PDS-734 CR verbindet bestehende RS-232-, RS-485- und RS-422/485-Geräte mit einem Ethernet-Netzwerk. Die integrierten COM-Ports lassen sich auf einem Windows-PC auf Standard-virtuelle COM-Ports abbilden, sodass vorhandene serielle Software ohne Anpassung der Anwendung über das Netzwerk weiter betrieben werden kann.Über die einfache serielle Anbindung hinaus arbeitet das Gerät mit einer programmierbaren Device-Server-Umgebung und kann als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme fungieren. Vier digitale Eingänge mit Latch- und Zählerfunktionen sowie vier Open-Collector-Senkenausgänge ergänzen die lokale binäre I/O-Anbindung, während ein Watchdog-Timer den Betrieb in anspruchsvollen Umgebungen unterstützt.Der PDS-734 CR besitzt ein Kunststoffgehäuse mit abnehmbarer Klemmleiste für die Verdrahtung und wird auf DIN-Schiene oder Wand montiert. Das Gerät wird mit dem Kabel CA-0910 geliefert.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PDSM-734 CR ist ein programmierbarer Device-Server im Metallgehäuse, der serielle Geräte mit RS-232, RS-485 und RS-422/485 an ein Ethernet-Netzwerk anbindet. Der VxComm-Treiber stellt die integrierten COM-Ports unter Windows-PCs als standardmäßige virtuelle COM-Ports bereit.Ein eingebettetes MiniOS7 und die Xserver-Programmierstruktur ermöglichen Ingenieuren den Aufbau eigener Ethernet-Anwendungen. Das Gerät kann zudem als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme arbeiten. Vier digitale Eingänge unterstützen Latch- und Zählfunktionen, ergänzt durch vier Open-Collector-Ausgänge.Der Bestellcode des PDSM-734 CR beinhaltet das Kabel CA-0910. Die Verdrahtung erfolgt über einen abnehmbaren Klemmenblock, das Gerät arbeitet im Temperaturbereich von -25 ~ +75 °C und trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenFabrikautomatisierungGebäudeautomationHeimautomation

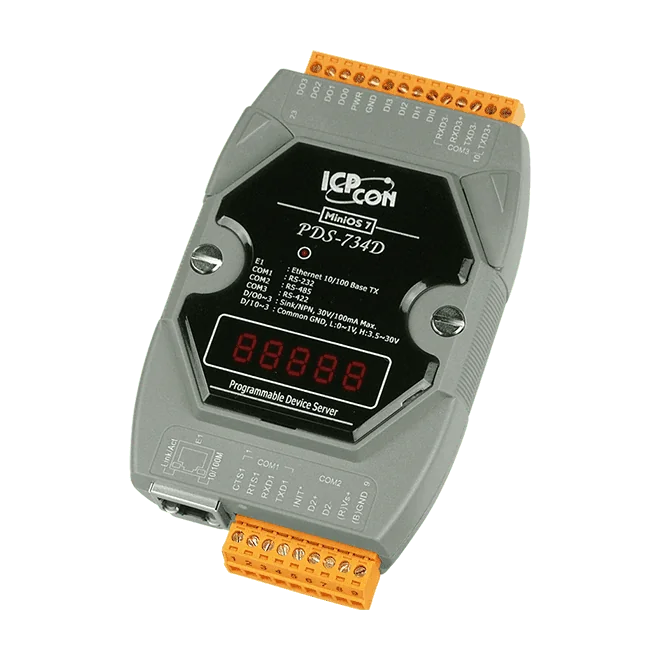

Der PDS-734D CR bindet drei serielle Schnittstellen, vier digitale Eingänge und vier digitale Ausgänge in einem kompakten Hutschienen- oder Wandgerät an ein Ethernet-Netzwerk an. Er eignet sich für Ingenieure, die ältere RS-232- oder RS-485-Feldgeräte an einen PC, ein SCADA- oder ein HMI-System anbinden müssen, ohne die Gerätefirmware neu zu schreiben.Die integrierte MiniOS7-Laufzeitumgebung und die Xserver-Programmierstruktur erlauben es, eigene Ethernet-Logik auf dem Gerät zu hinterlegen. Das Gerät kann zudem als Modbus-TCP-zu-RTU/ASCII-Gateway arbeiten, sodass Modbus-TCP-Master seriell angebundene Slaves direkt ansprechen können. Jeder digitale Eingang unterstützt Latch- und Zählerfunktionen. Die 4 DO-Kanäle sind NPN-Open-Collector-Senkenausgänge mit einer Nennleistung von 30 VDC und 100 mA.Das Kabel CA-0910 ist im Bestellcode enthalten. Die abziehbare Klemmenleiste und das Kunststoffgehäuse mit integriertem Watchdog-Timer machen Installation und Wartung in Industrieschaltschränken unkompliziert.AnwendungenFabrikautomationGebäudeautomationHausautomation

Der PDSM-734D ist ein programmierbarer Serial-to-Ethernet-Device-Server, mit dem RS-232-, RS-485- und RS-422/485-Geräte an ein Ethernet-Netzwerk angebunden werden können. Sein Metallgehäuse bietet einen stärkeren Schutz als das Standardgehäuse des PDS-700 und eignet sich damit für Schaltschrank- und Feldinstallationen, bei denen Robustheit gefordert ist.Jedes Gerät verfügt über einen RS-232-, einen RS-485- und einen RS-422/485-Port sowie vier digitale Eingänge und vier digitale Ausgänge mit Open-Collector. Der VxComm-Treiber und das Hilfsprogramm ordnen die integrierten COM-Ports standardmäßige COM-Ports auf Windows-PCs zu, sodass bestehende serielle Software über das Netzwerk betrieben werden kann. Das Gerät kann außerdem als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme fungieren.Der PDSM-734D wird mit einem Kabel CA-0910 geliefert und wird an der Wand montiert. Er wird über einen Klemmenblock mit +10 ~ 30 VDC versorgt und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenFabrikautomationGebäudeautomationHausautomation

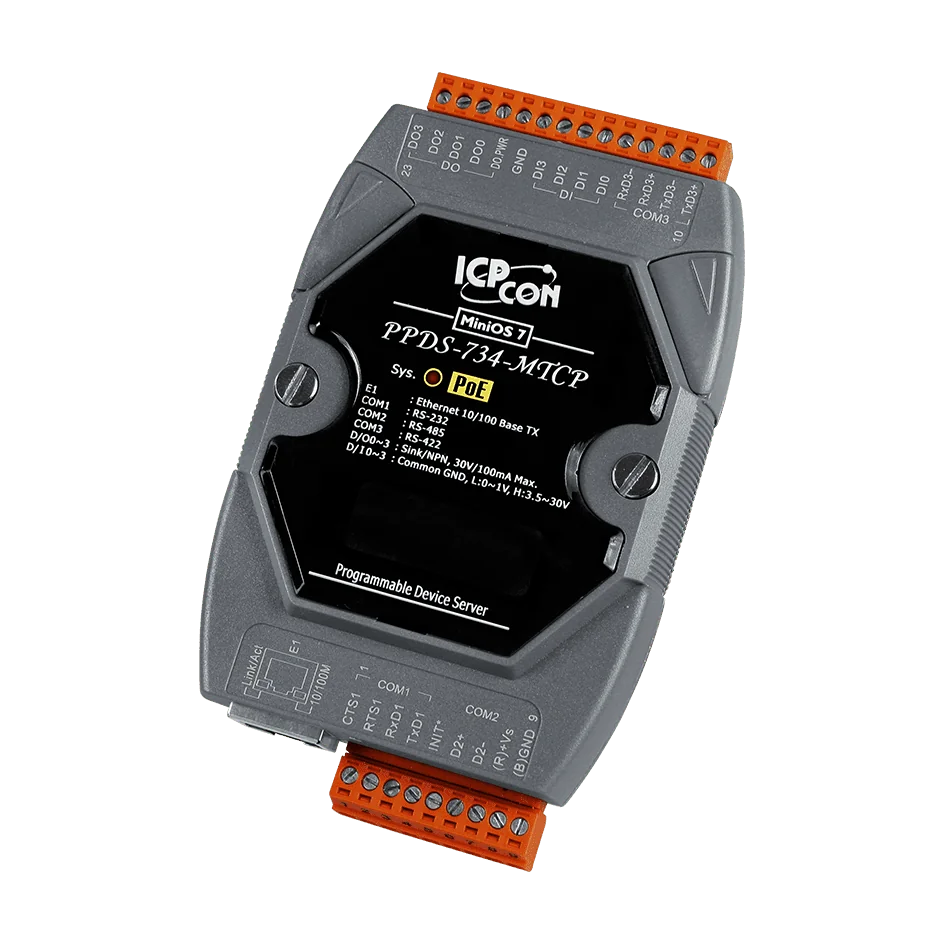

Der PPDS-734-MTCP CR verbindet serielle Geräte mit RS-232, RS-485 und RS-422/485 mit einem Ethernet-Netzwerk. Seine programmierbare Firmware läuft auf dem integrierten MiniOS7, das in etwa einer Sekunde startet, sodass Ingenieure eigene Ethernet-Anwendungen auf dem Gerät realisieren können. Die Modbus-TCP-zu-RTU/ASCII-Gateway-Funktion ermöglicht es Modbus-TCP-SCADA- und HMI-Systemen, mit angeschlossenen seriellen Geräten zu kommunizieren.Die Stromversorgung erfolgt wahlweise über Ethernet mittels IEEE 802.3af Klasse 1 PoE auf einem handelsüblichen Kabel der Kategorie 5 oder über eine Gleichspannungsquelle von +12 bis 48 VDC an der abnehmbaren Klemmleiste. Die vier digitalen Eingänge unterstützen Latch- und Zählerfunktionen, die vier Open-Collector-NPN-Ausgänge sind für maximal 30 VDC und 100 mA ausgelegt.Mit einem VxComm-Treiber können Anwendungen unter Windows 7 SP1, 10, 2012 und 2016 in 32-Bit- oder 64-Bit-Ausführung die seriellen Schnittstellen des Geräts als virtuelle COM-Ports nutzen. Das Kunststoffgehäuse wird auf DIN-Schiene oder Wand montiert und ist für den Betrieb bei -25 bis +75 °C ausgelegt. Ein Kabel CA-0910 ist in dieser Bestellnummer enthalten.AnwendungenFabrikautomationGebäudeautomationHausautomation

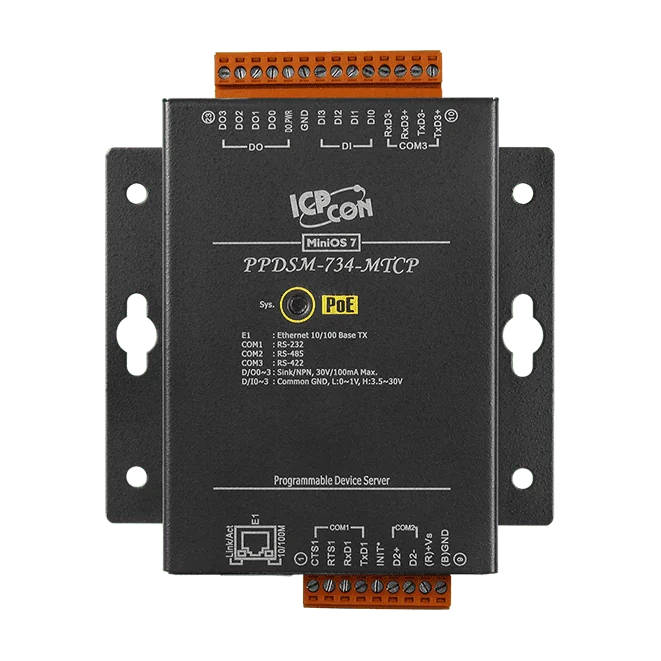

Der PPDSM-734-MTCP verbindet serielle Geräte mit RS-232-, RS-485- und RS-422/485-Schnittstelle mit einem Ethernet-Netzwerk. Der VxComm-Treiber und das Dienstprogramm bilden seine integrierten COM-Ports auf Standard-COM-Ports eines Windows-PCs ab, sodass bestehende Software für serielle Geräte ohne Anpassung netzwerkübergreifend arbeiten kann.Das Gerät läuft mit dem integrierten MiniOS7 und enthält eine programmierbare Xserver-Struktur zur Entwicklung kundenspezifischer Ethernet-Anwendungen. Außerdem fungiert es als Modbus-TCP-zu-RTU/ASCII-Gateway und eignet sich damit für SCADA- und HMI-Systeme, die über Modbus TCP kommunizieren. Vier digitale Eingänge mit Latch- und Zählerfunktionen sowie vier Open-Collector-Digitalausgänge sind auf einer abnehmbaren Klemmleiste vorhanden.Die Stromversorgung erfolgt wahlweise über einen PoE-Switch nach IEEE 802.3af, Klasse 1, oder über eine Klemmleiste mit +12 ~ 48 VDC. Das Metallgehäuse ist für die Wandmontage vorgesehen und für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt. Diese Bestellnummer enthält das Kabel CA-0910.AnwendungenFabrikautomationGebäudeautomationHausautomation

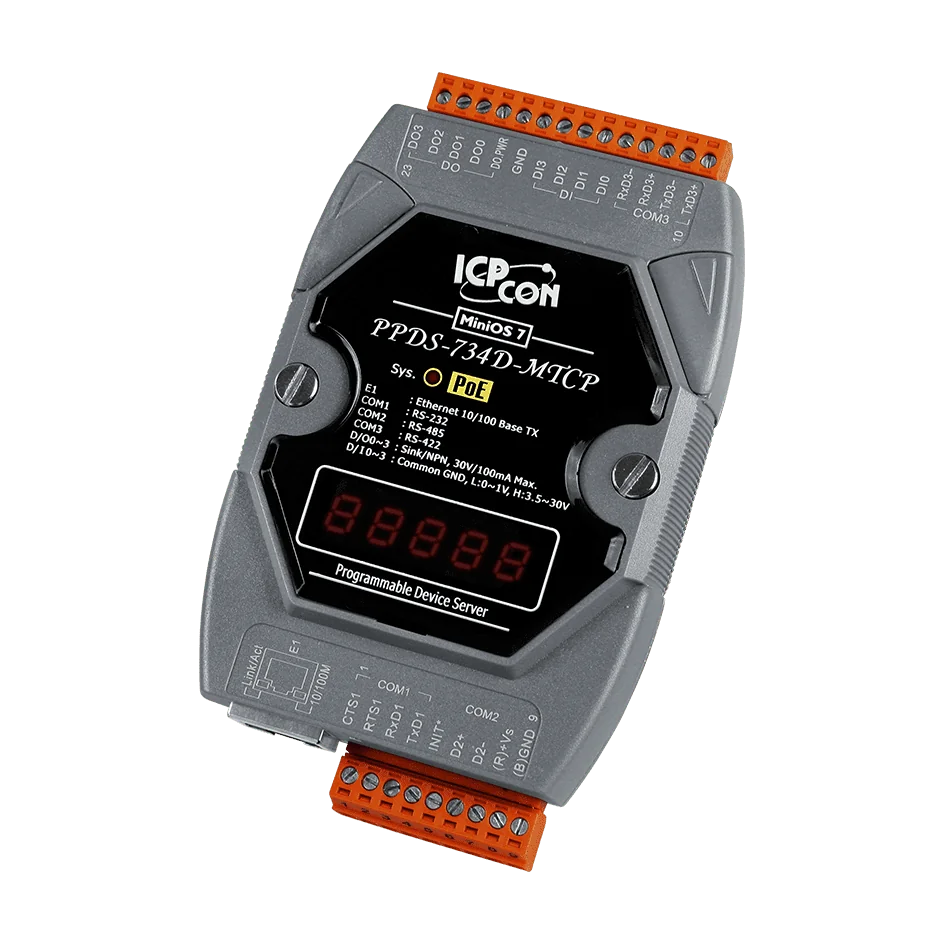

Der PPDS-734D-MTCP CR ist ein programmierbarer Device-Server, der ältere serielle Geräte in ein Ethernet-Netzwerk einbindet. Er verfügt über einen RS-232-, einen RS-485- und einen RS-422/485-Anschluss, sodass Ingenieure mehrere serielle Geräte an ein einziges Gerät anschließen und über TCP/IP erreichen können, ohne die Feldhardware neu auslegen zu müssen.Über das einfache Tunneln serieller Daten hinaus läuft auf dem Gerät eine integrierte, programmierbare Xserver-Umgebung auf Basis des Betriebssystems MiniOS7, mit der sich individuelle Ethernet-Anwendungen entwickeln lassen. Außerdem fungiert das Gerät als Modbus-TCP-zu-RTU/ASCII-Gateway, sodass SCADA- und HMI-Systeme, die Modbus TCP sprechen, mit seriellen Modbus-Geräten kommunizieren können. Der Treiber und das Dienstprogramm VxComm können die integrierten COM-Anschlüsse auf standardmäßige COM-Anschlüsse eines PCs unter unterstützten 32- oder 64-Bit-Windows-Versionen abbilden.Für die lokale Schaltung und Überwachung sind vier digitale Eingänge und vier digitale Ausgänge integriert. Die Stromversorgung erfolgt wahlweise über Power over Ethernet nach IEEE 802.3af Klasse 1 oder über eine Versorgung von +12 bis 48 VDC über einen Schraubklemmenblock. Das Kunststoffgehäuse lässt sich auf Hutschiene oder Wand montieren; der Lieferumfang umfasst ein Kabel CA-0910.AnwendungenFabrikautomationGebäudeautomationHausautomation
