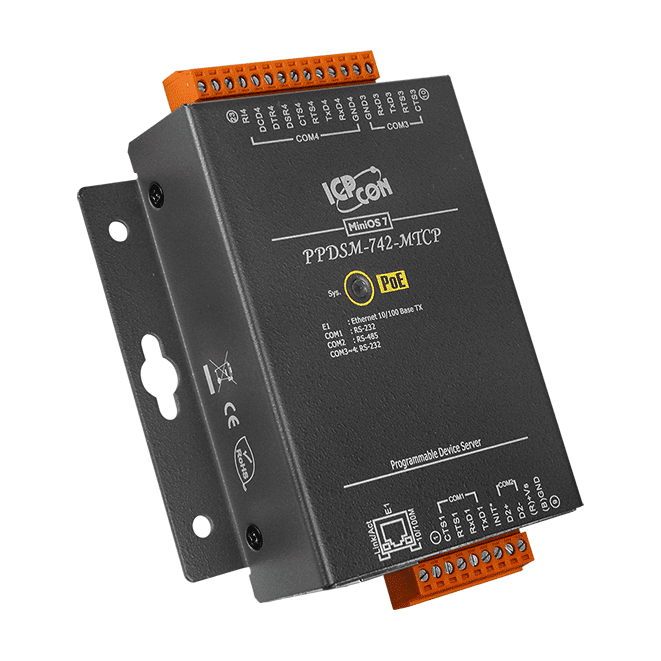

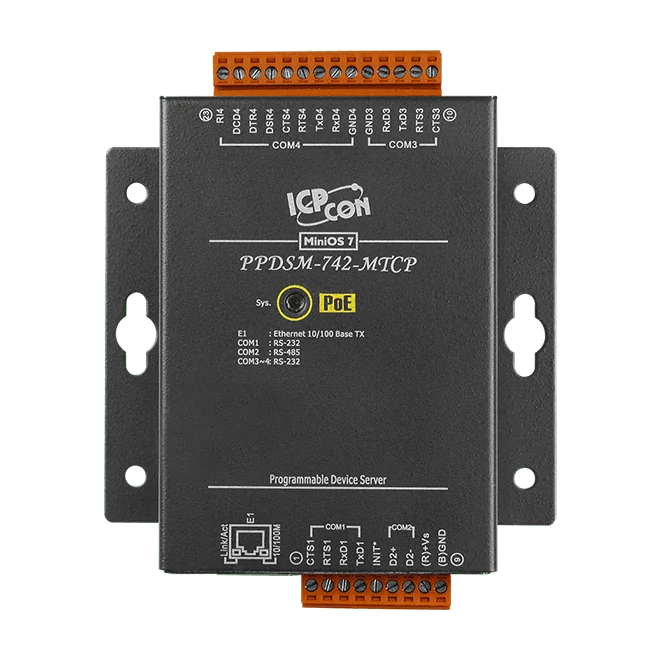

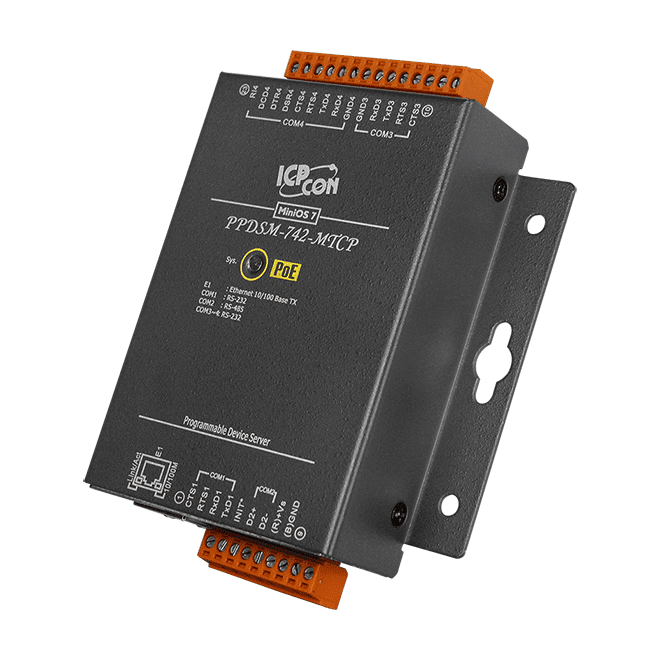

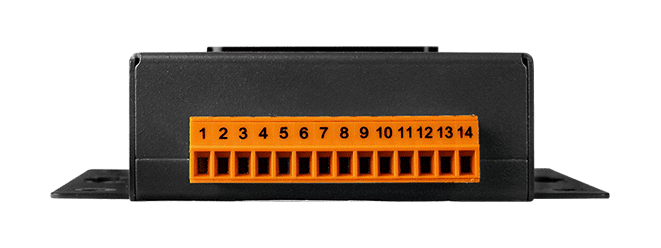

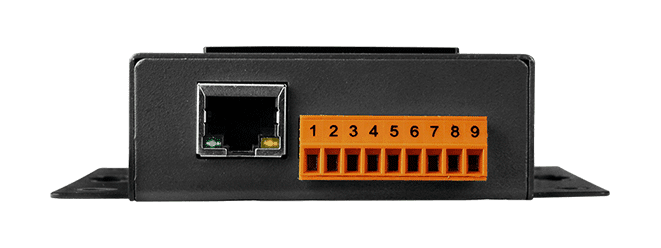

PPDSM-742-MTCP Programmierbarer Device-Server, 3x RS-232 + 1x RS-485, PoE

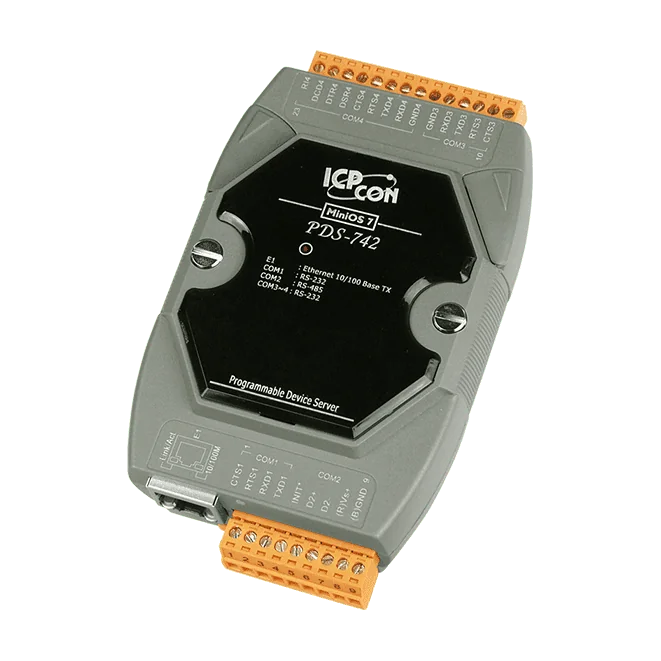

Der PDS-742 ist ein programmierbarer Device-Server, der serielle Geräte in ein Ethernet-Netzwerk einbindet. Er verfügt über drei RS-232-Schnittstellen und eine RS-485-Schnittstelle, sodass bestehende serielle Messgeräte, Steuerungen und Feldgeräte ohne Austausch integriert werden können. Mit dem VxComm-Treiber und dem Hilfsprogramm lassen sich die seriellen Schnittstellen des Geräts auf einem Windows-PC auf virtuelle COM-Ports abbilden, sodass Standardsoftware mit COM-Schnittstelle über das Netzwerk mit ihnen kommunizieren kann.Über die reine serielle-zu-Ethernet-Umsetzung hinaus läuft auf dem Gerät das integrierte MiniOS7 von ICP DAS, und es kann für kundenspezifische Ethernet-Anwendungen programmiert werden. Außerdem arbeitet es als Modbus-TCP-zu-RTU/ASCII-Gateway und unterstützt so SCADA- und HMI-Systeme, die über Modbus TCP kommunizieren. Ein Watchdog-Timer und ein ESD-Schutz von +/-4 kV an den seriellen Schnittstellen unterstützen den Einsatz in anspruchsvollen industriellen Umgebungen.Die Bestellnummer des PDS-742 umfasst das Kabel CA-0910. Das Gerät hat ein Kunststoffgehäuse und einen abnehmbaren Schraubklemmenblock für die Verdrahtung und kann auf einer DIN-Schiene oder an der Wand montiert werden. Es ist für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt und wird über einen Klemmenblock mit +10 ~ 30 VDC versorgt.AnwendungenFabrikautomationGebäudeautomationHausautomation

PDSM-742 CR ist ein programmierbarer Seriell-zu-Ethernet-Device-Server, mit dem ältere RS-232- und RS-485-Geräte in ein Ethernet-Netzwerk eingebunden werden können. Die integrierten COM-Ports können mithilfe des Dienstprogramms VxComm auf einem Windows-PC als standardmäßige virtuelle COM-Ports bereitgestellt werden, sodass bestehende COM-basierte Software ohne Änderungen weiter betrieben werden kann.Das Gerät arbeitet mit dem integrierten Betriebssystem MiniOS7 und kann als Modbus-TCP-zu-RTU/ASCII-Gateway fungieren, sodass Modbus-TCP-SCADA- und HMI-Systeme mit seriellen Modbus-Geräten kommunizieren können. Die Xserver-Programmierstruktur unterstützt kundenspezifische Ethernet-Anwendungen, und der Watchdog-Timer hilft dem Gerät, sich in anspruchsvollen Umgebungen wiederherzustellen.Das Metallgehäuse bietet einen stärkeren Schutz als die Kunststoffvarianten der PDS-700-Serie. Der serielle Port verfügt über eine ESD-Schutzschaltung mit +/-4 kV, und der RS-485-Port nutzt einen selbstabstimmenden ASIC-Controller. Eine abnehmbare Klemmleiste vereinfacht die Verdrahtung, und das Gerät wird mit dem Kabel CA-0910 geliefert.AnwendungenFabrikautomationGebäudeautomationHausautomation

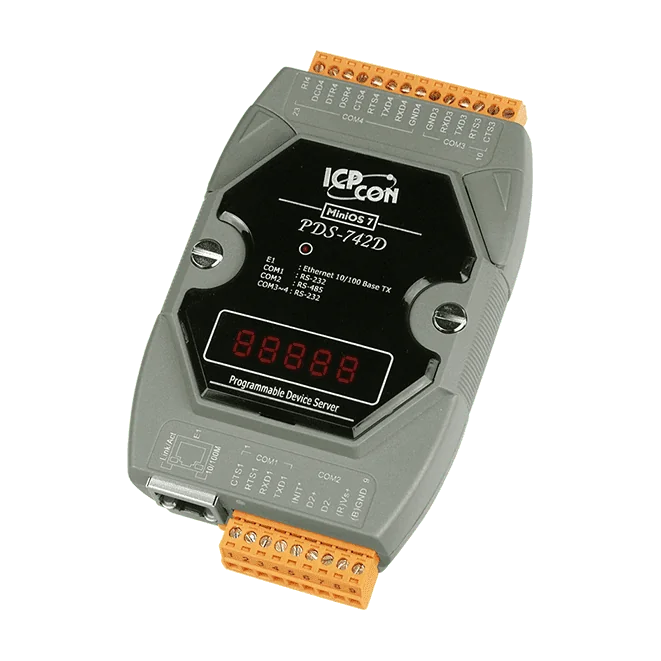

Der PDS-742D ist ein programmierbarer Seriell-zu-Ethernet-Device-Server, mit dem sich ältere RS-232- und RS-485-Geräte in ein Ethernet-Netzwerk einbinden lassen. Die integrierten Schnittstellen können einem Windows-PC als Standard-virtuelle COM-Ports bereitgestellt werden, sodass bestehende serielle Software auch mit vernetzten Geräten weiterverwendet werden kann.Über die reine serielle Tunnelung hinaus arbeitet das Gerät mit dem Betriebssystem MiniOS7 und lässt sich über die Xserver-Struktur programmieren, um kundenspezifische Ethernet-Anwendungen zu realisieren. Außerdem fungiert es als Modbus-TCP-zu-RTU/ASCII-Gateway, sodass Modbus-TCP-SCADA- oder HMI-Systeme Modbus-RTU- oder ASCII-Slave-Geräte abfragen können. Die LED-Anzeige zeigt den Versorgungsstatus sowie eine fünfstellige Sieben-Segment-Anzeige.Für den industriellen Einsatz ausgelegt, bietet das Gerät einen Watchdog-Timer und ESD-Schutz an den seriellen Schnittstellen sowie abziehbare Schraubklemmenblöcke für die Verdrahtung. Die Montage erfolgt auf DIN-Schiene oder Wand, der Betrieb ist im Temperaturbereich von -25 bis +75 °C spezifiziert. Ein Kabel CA-0910 ist im Lieferumfang dieses Bestellcodes enthalten.AnwendungsbereicheFabrikautomationGebäudeautomationHeimautomation

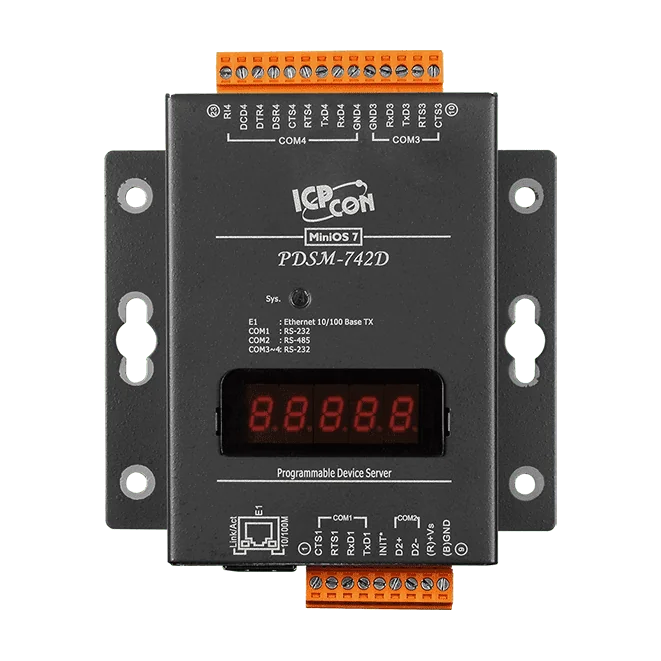

Der PDSM-742D ist ein programmierbarer Device-Server, der serielle Geräte an ein Ethernet-Netzwerk anbindet. Er bietet drei RS-232-Schnittstellen und eine RS-485-Schnittstelle, sodass bestehende serielle Messgeräte, Steuerungen und Feldgeräte ohne Austausch integriert werden können.Mit dem Treiber und Dienstprogramm VxComm lassen sich die integrierten seriellen Schnittstellen einem Windows-PC als Standard-virtuelle COM-Ports bereitstellen, sodass vorhandene Software unverändert weiterlaufen kann. Das integrierte Betriebssystem MiniOS7 ermöglicht die Entwicklung eigener Ethernet-Anwendungen mit der programmierbaren Xserver-Struktur. Zudem kann das Gerät als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme arbeiten.Das Metallgehäuse, der Watchdog-Timer und der ESD-Schutz an den seriellen Schnittstellen eignen sich für anspruchsvolle Installationen. Die abnehmbare Klemmleiste vereinfacht die Verdrahtung. Das Gerät wird wandmontiert und mit 10 ~ 30 VDC versorgt. Bei dieser Bestellnummer ist ein Kabel CA-0910 im Lieferumfang enthalten.AnwendungenFabrikautomationGebäudeautomationHausautomation

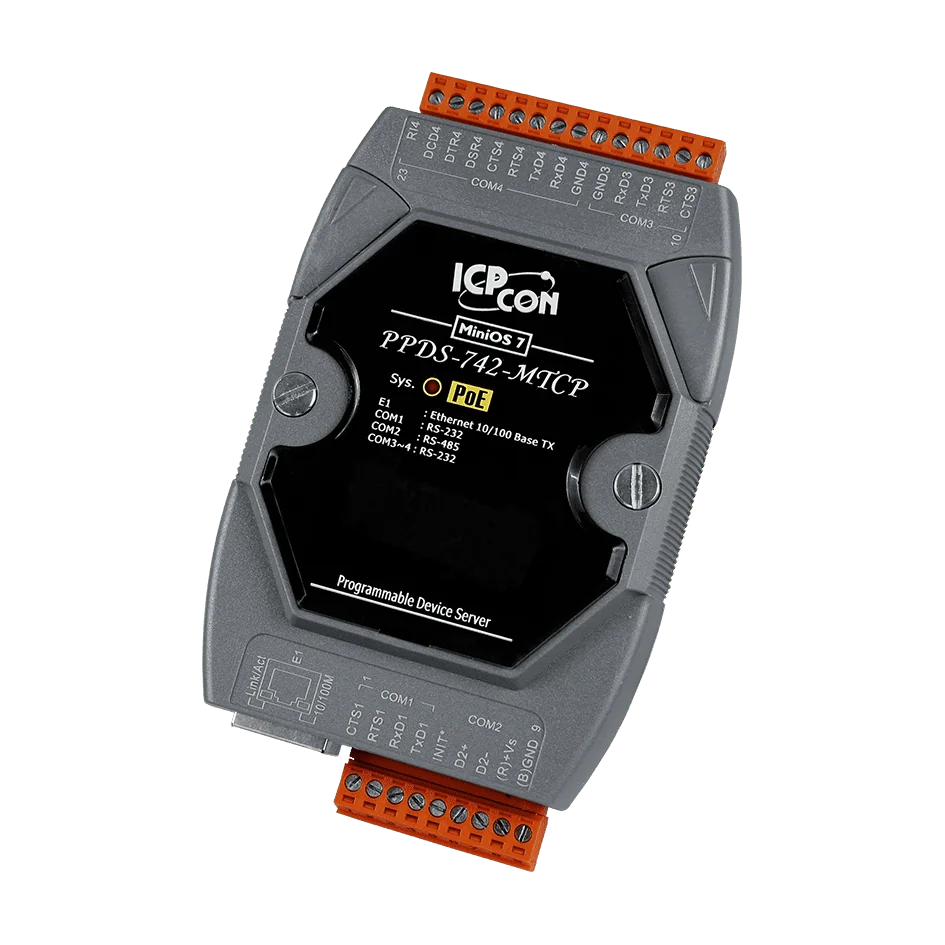

Der PPDS-742-MTCP bindet ältere serielle Geräte an ein Ethernet-Netzwerk an. Er stellt drei RS-232-Schnittstellen und eine RS-485-Schnittstelle bereit und kann über IEEE 802.3af Klasse 1 PoE per Standard-Kabel der Kategorie 5 mit Spannung versorgt werden. Der VxComm-Treiber kann die seriellen Schnittstellen des Geräts auf einem Windows-PC auf virtuelle COM-Ports abbilden, sodass bestehende COM-basierte Software weiterhin funktioniert.Über die einfache serielle Tunnelung hinaus läuft auf dem Gerät mit der integrierten Firmware MiniOS7 eine programmierbare Device-Server-Umgebung. Zudem kann es als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme fungieren, die Modbus TCP sprechen. Die seriellen Schnittstellen bieten einen ESD-Schutz von +/-4 kV, und die RS-485-Schnittstelle nutzt einen selbstabgleichenden ASIC-Controller.Diese Bestellnummer wird mit einem Kabel CA-0910 geliefert. Das Gerät besitzt ein Kunststoffgehäuse und einen abnehmbaren Klemmenblock für die Verdrahtung und kann auf einer DIN-Schiene oder an der Wand montiert werden. Der Betriebstemperaturbereich liegt bei -25 ~ +75 °C.AnwendungenFabrikautomationGebäudeautomationHausautomation

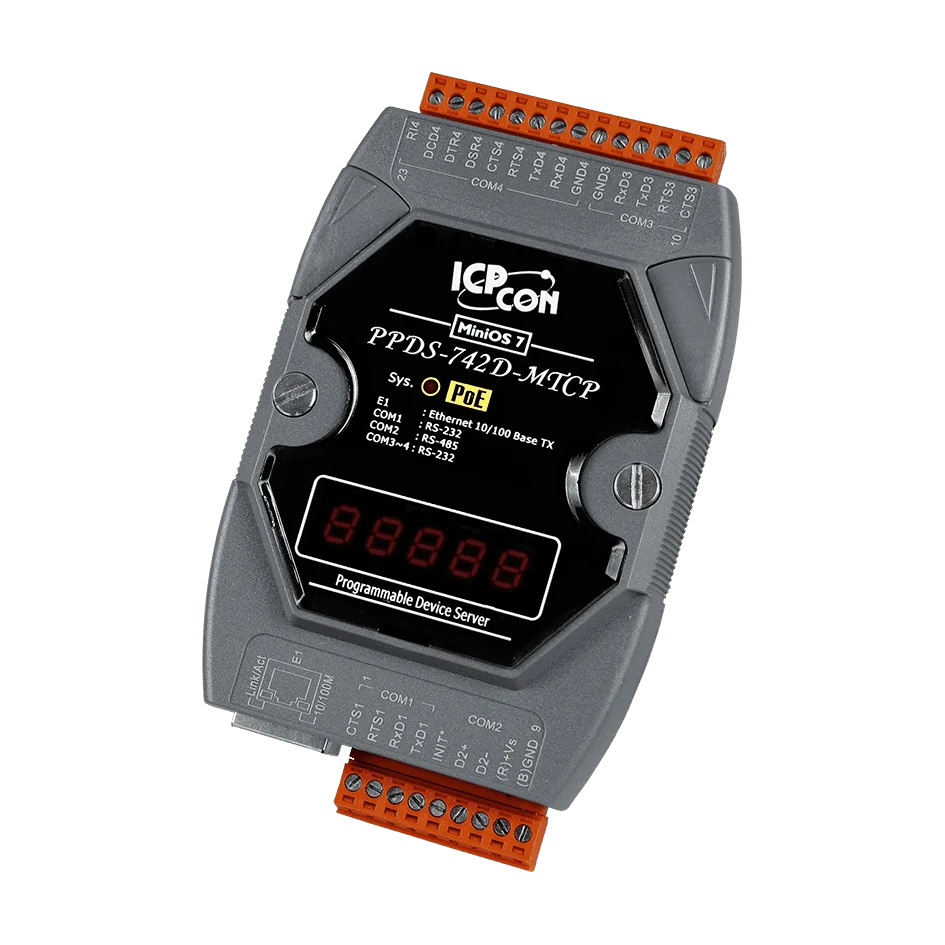

PPDS-742D-MTCP verbindet drei RS-232-Geräte und ein RS-485-Gerät mit einem Ethernet-Netzwerk, sodass vorhandene serielle Geräte von PCs, SCADA- und HMI-Systemen aus erreicht werden können, ohne sie ersetzen zu müssen. Die integrierte virtuelle COM-Unterstützung ermöglicht es, dass Software, die für lokale COM-Ports geschrieben wurde, über das Netzwerk weiter funktioniert. Zudem arbeitet das Gerät als Modbus-TCP-zu-RTU/ASCII-Gateway für Modbus-TCP-Clients.Das Gerät basiert auf einer programmierbaren Xserver-Struktur und der Laufzeitumgebung MiniOS7, sodass den seriellen Schnittstellen eigene Ethernet-Logik hinzugefügt werden kann. Jeder serielle Port verfügt über einen ESD-Schutz mit +/-4 kV, und der RS-485-Port nutzt einen selbstabgleichenden ASIC-Controller. Ein Watchdog-Timer unterstützt den Betrieb in rauen Umgebungen.Die Stromversorgung erfolgt wahlweise über Ethernet nach IEEE 802.3af, Klasse 1 PoE, oder über eine Klemmleiste mit +12 ~ 48 VDC. Die abnehmbare Klemmleiste sowie die Montage auf DIN-Schiene oder Wand eignen sich für den Schaltschrankeinbau. Eine LED-Anzeige für Betrieb/PoE und ein fünfstelliges 7-Segment-Display zeigen den Status direkt am Gerät an. Dieser Bestellcode umfasst das Kabel CA-0910.AnwendungenFabrikautomationGebäudeautomationHausautomation

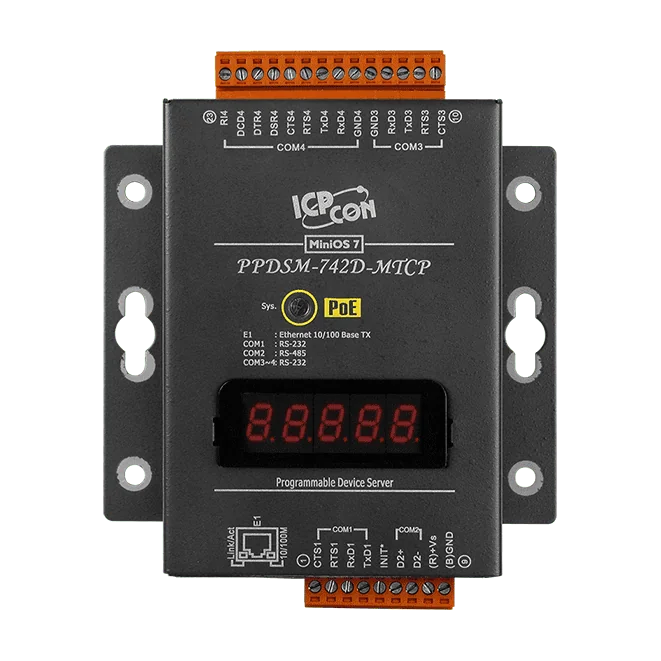

Der PPDSM-742D-MTCP verbindet serielle Geräte mit einem Ethernet-Netzwerk. Er verfügt über drei RS-232-Schnittstellen und eine RS-485-Schnittstelle, und das integrierte Modbus-TCP-zu-RTU/ASCII-Gateway ermöglicht es SCADA- und HMI-Systemen mit Modbus-TCP, serielle Slave-Geräte anzusprechen. Virtuelle COM-Treiber können die seriellen Schnittstellen des Geräts auf Windows-PCs zudem als Standard-COM-Ports bereitstellen.Das Gerät wird über die Xserver-Struktur programmiert und arbeitet mit dem Betriebssystem MiniOS7, das auf einen schnellen Start und ein zügiges Reaktionsverhalten ausgelegt ist. Die Stromversorgung erfolgt wahlweise über einen PoE-Switch nach IEEE 802.3af (Klasse 1) oder über eine Klemmleiste mit +12 ~ 48 VDC. Die abnehmbare Klemmleiste ist für eine einfache Verdrahtung in industriellen Anlagen vorgesehen.Das Metallgehäuse eignet sich für die Wandmontage und bietet einen höheren Schutz als die Kunststoffvarianten der PDS-700-Serie. Im Lieferumfang ist ein Kabel CA-0910 enthalten. Das Gerät verfügt über eine LED-Anzeige für den Status von Stromversorgung/PoE sowie eine 5-stellige 7-Segment-Anzeige und ist für eine Betriebstemperatur von -25 ~ +75 °C ausgelegt.AnwendungenFabrikautomationGebäudeautomationHeimautomation
