PROFI-5018/S PROFIBUS-Remote-I/O-Modul (10-Kanal-Thermoelementeingang mit Hochspannungsschutz)

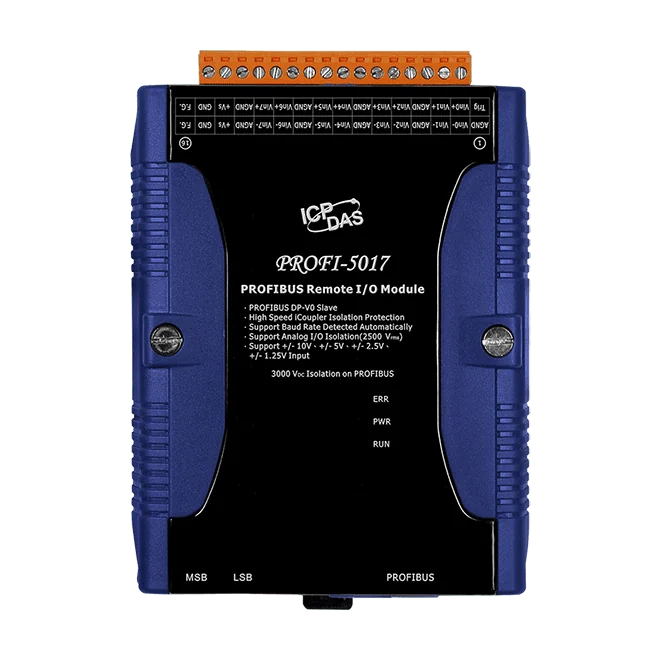

Das PROFI-5017 ist ein PROFIBUS-DP-V0-Slave-Remote-I/O-Modul, das acht differenzielle Analogspannungseingänge in ein PROFIBUS-Netzwerk einbindet. Eingangsbereiche von ±10 V, ±5 V, ±2,5 V und ±1,25 V mit einer Genauigkeit von ±0,1 % des Endwerts (FSR) decken eine breite Palette von Signalpegeln ab, und jeder Kanal ist mit 2500 Vrms von der Logikseite galvanisch getrennt.Die Integration gestaltet sich unkompliziert: Das Modul wird über seine GSD-Datei in jedem beliebigen PROFIBUS-Konfigurator eingerichtet, und die Stationsadresse (0 bis 126) wird über Drehschalter oder ein SSA-Telegramm eingestellt. Die Übertragungsrate wird automatisch über die unterstützten Baudraten erkannt, von 9,6 kbit/s bis 12 Mbit/s.Zu den Isolations- und Schutzfunktionen gehören 3000 VDC DC-DC-Isolation, ein Hochgeschwindigkeits-iCoupler auf der Netzwerkseite und 4 kV ESD-Schutz an jeder Klemme. Das Modul ist für einen Betriebstemperaturbereich von -25 bis +75 °C ausgelegt, wird auf einer DIN-Schiene montiert und hat eine Leistungsaufnahme von 3 W.AnwendungenIndustrieautomationFabrikautomationProzessautomation

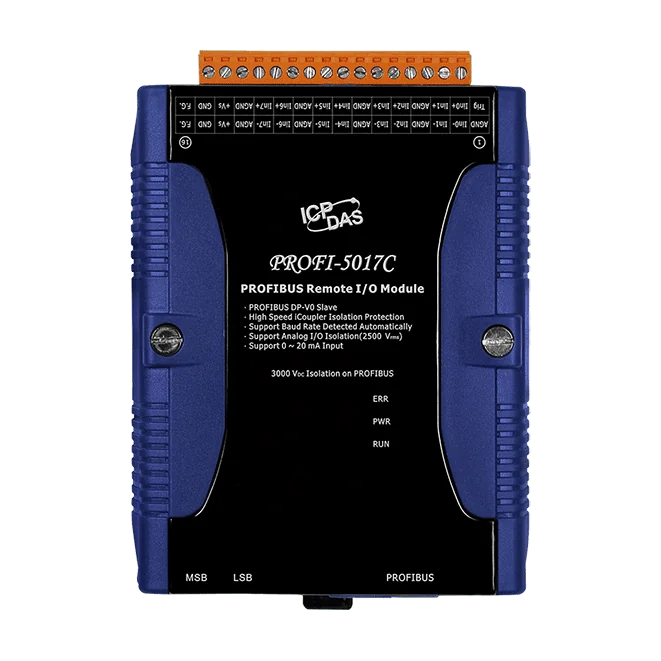

Das PROFI-5017C ist ein PROFIBUS-DP-V0-Slave-Modul, das acht differentielle Stromeingänge in ein PROFIBUS-Netzwerk einbindet. Jeder Eingang verarbeitet 0 ~ 20 mA Signale mit einer Genauigkeit von +/- 0,2 % vom Messbereichsendwert und eignet sich damit für den Anschluss gängiger Prozessmessumformer in dezentralen Steuerungsarchitekturen.Die Isolation erfolgt auf mehreren Ebenen: 2500 Vrms zwischen Feld- und Logikseite, 3000 VDC auf der PROFIBUS-Seite sowie eine schnelle iCoupler-Isolation an der Netzwerkschnittstelle. Jede Klemme verfügt über einen 4-kV-ESD-Schutz, der dem Modul den Betrieb in rauen Anlagenumgebungen ermöglicht.Die Knotenadressierung erfolgt über Drehschalter oder ein SSA-Telegramm, die Übertragungsrate wird automatisch über die unterstützten Baudraten bis 12 Mbit/s erkannt. Die Integration erfolgt über die GSD-Datei in jedem PROFIBUS-Konfigurator, das Modul wird auf einer DIN-Schiene montiert und ist für den Betrieb zwischen -25 ~ +75 ℃ ausgelegt.AnwendungenIndustrieautomationFabrikautomationProzessautomation

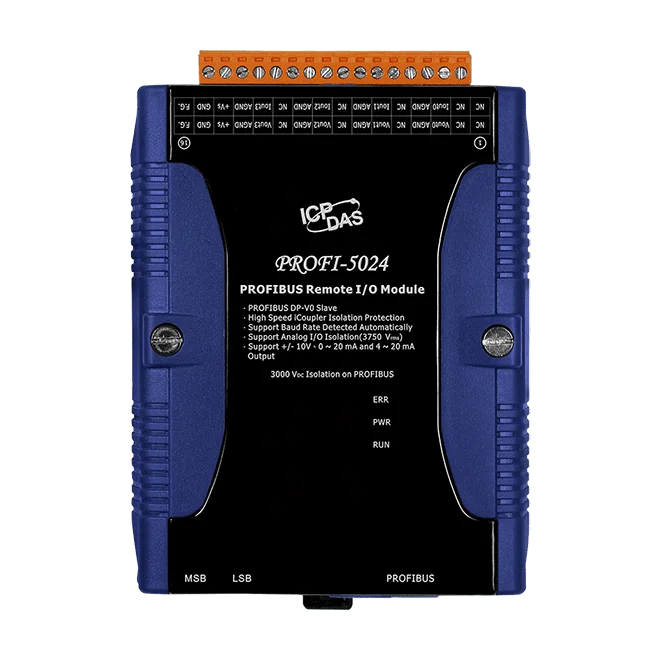

PROFI-5024 CR ist ein PROFIBUS-DP-V0-Slave, der einem PROFIBUS-Netzwerk vier isolierte Analogausgänge hinzufügt. Jeder Kanal unterstützt die Bereiche ±10 V, 0~20 mA oder 4~20 mA, sodass Stellventile, Antriebe und andere analoge Aktoren von einem einzigen Feldbusknoten aus angesteuert werden können.Das Modul ist für einen robusten Einsatz galvanisch getrennt. Es bietet 3000 VDC DC-DC-Isolation und 3750 Vrms Bus-Logik-Isolation, zusätzlich eine schnelle iCoupler-Netzwerkisolation und 4 kV ESD-Schutz an jeder Klemme. Die angegebene Genauigkeit beträgt ±0,1 % des Endwerts (FSR) für den Spannungsausgang und ±0,2 % FSR für den Stromausgang.Adressbereich 0~126, einstellbar über Drehschalter oder SSA-TelegrammÜbertragungsrate wird automatisch im Bereich von 9,6 k bis 12 M Baud erkanntI/O-Konfiguration erfolgt mit der GSD-Datei in jedem beliebigen PROFIBUS-KonfiguratorDas Gerät ist für die Montage auf Hutschienen ausgelegt und hat eine Leistungsaufnahme von 4 W. Der Betriebstemperaturbereich liegt bei -25 ~ +75 ℃, die Lagerung bei -30 ~ +80 ℃.AnwendungenIndustrielle AutomatisierungFabrikautomatisierungProzessautomatisierung

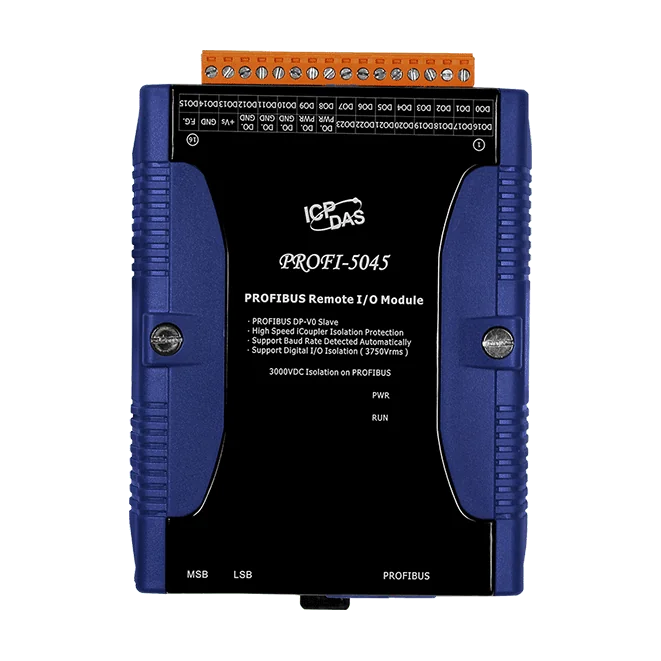

Das PROFI-5045 CR ist ein PROFIBUS-DP-V0-Slave-Modul, das einem PROFIBUS-Netzwerk 24 digitale Ausgänge hinzufügt. Die Ausgänge sind als Sink-Typ mit gemeinsamer Masse ausgeführt. Feldseitig akzeptiert das Modul eine Lastspannung von +10 bis +40 V, bei einem maximalen Laststrom von 650 mA und mit Kurzschlussschutz.Die Isolation ist an mehreren Stellen integriert: 3750 Vrms zwischen Feld und Logik, 3000 VDC auf der PROFIBUS-Seite für DC-DC sowie 2500 Vrms für Bus und Logik, unterstützt durch eine Hochgeschwindigkeits-iCoupler-Netzwerkisolation. Jeder Anschluss verfügt über einen eigenen ESD-Schutz mit 4 kV.Die Adressierung erfolgt über Drehschalter von 0 bis 99, die Übertragungsrate wird automatisch erkannt. Die I/O-Konfiguration erfolgt über die GSD-Datei in einem beliebigen PROFIBUS-Konfigurator. Das Modul hat eine Leistungsaufnahme von 1 W, wird auf DIN-Schiene montiert und arbeitet im Bereich von -25 bis +75 °C.AnwendungenIndustrielle AutomatisierungFabrikautomatisierungProzessautomatisierung
