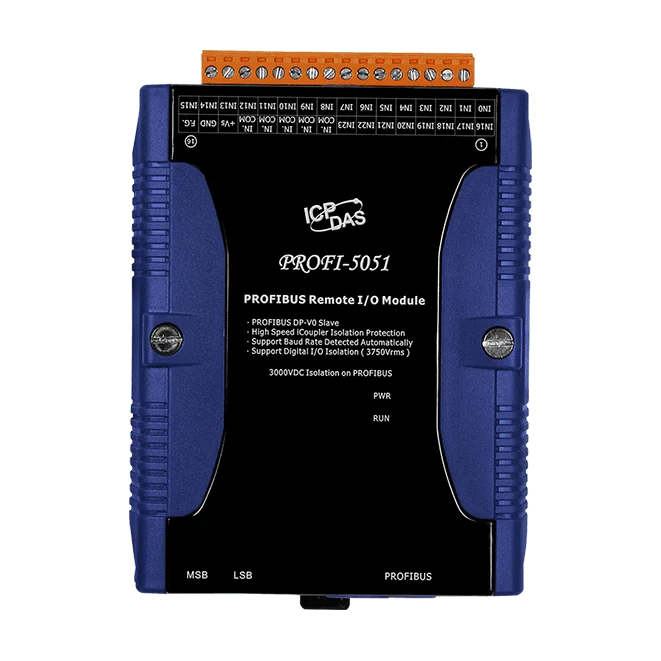

PROFI-5051 PROFIBUS-DP-Remote-I/O-Modul, 24-Kanal isolierter digitaler Eingang
PROFI-5051 ist ein PROFIBUS-DP-V0-Slave-Remote-I/O-Modul mit 24 isolierten digitalen Eingängen, das über seine GSD-Datei in jedem PROFIBUS-Konfigurator eingebunden wird.
- 24 isolierte digitale Eingangskanäle, Sink- oder Source-Verdrahtung
- DP-V0-Slave am PROFIBUS, Übertragungsrate wird automatisch erkannt
- Stationsadresse 0 bis 99 über Drehschalter einstellbar
- E/A-Konfiguration über GSD-Datei in jedem PROFIBUS-Konfigurator
- High-Speed-iCoupler-Netzwerkisolation und 3000 VDC Isolation auf der PROFIBUS-Seite
- 4 kV ESD-Schutz an jeder Klemme
298,00 € pro Stück
| 1-9 Stück | 298,00 € | |
|---|---|---|
| 10-30 Stück | 283,00 € | −5 % |
| ab 31 Stück | 268,00 € | −10 % |
Produktinformationen "PROFI-5051 PROFIBUS-DP-Remote-I/O-Modul, 24-Kanal isolierter digitaler Eingang"
Das PROFI-5051 ergänzt ein PROFIBUS-DP-Netzwerk als DP-V0-Slave um 24 isolierte digitale Eingänge. Jeder Kanal unterstützt Sink- und Source-Verdrahtung und verfügt über eine Isolationsfestigkeit von 3750 Vrms. Das eignet sich für Feldsignale, die von der Steuerungsseite getrennt bleiben müssen.
Die Inbetriebnahme ist unkompliziert. Die Übertragungsrate wird automatisch erkannt, die Stationsadresse wird über Drehschalter von 0 bis 99 eingestellt, und die E/A-Konfiguration wird aus der GSD-Datei geladen, sodass sich das Modul in jeden PROFIBUS-Konfigurator einbinden lässt. Die unterstützten Baudraten reichen von 9,6 k bis 12 M.
- Eingangsbereich im Zustand „EIN“ von +10 bis +50 V, Pegel im Zustand „AUS“ bis +4 V
- Betriebstemperatur -25 bis +75 °C, Lagertemperatur -30 bis +80 °C, 10 bis 90 % relative Feuchte, nicht kondensierend
- Hutschienenmontage, 91 x 128 x 52 mm (B x L x H), Leistungsaufnahme 1 W
Anwendungen
- Industrieautomation
- Fabrikautomation
- Prozessautomation
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Digitaleingänge: | 24 |
| Montage: | DIN-Schiene |
| Produkttyp: | Remote-I/O-Modul |
| Protokoll: | DP-V0 |
| Schnittstelle: | PROFIBUS |
| Isolation: | 3750 Vrms |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | PWR-LED, RUN-LED |
| Digitaleingang | |
| Kanäle | 24 Kanäle (Sink oder Source), galvanisch getrennt mit gemeinsamer Masse (oder Source) Aus-Spannungspegel: max. +4 V, Ein-Spannungspegel: +10 ~ +50 V Eingangsimpedanz: 10 kΩ in Reihe mit Optokoppler Isolationsspannung: 3750 Vrms |
| PROFIBUS | |
| Controller | Profichip VPCLS2 |
| Transceiver | ADI ADM2486 |
| Baudrate | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Bus-Logik |
| Protokoll | DP-V0 |
| Leistung | |
| Leistungsaufnahme | 1 W |
| Mechanisch | |
| Abmessungen (mm) | 91 x 128 x 52 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75℃ |
| Lagertemperatur | -30 ~ +80 ℃ |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Anmelden
Zubehör
Der CNT-PROFI CR verbindet einen PROFIBUS-Teilnehmer mit der PROFIBUS-Leitung. Dank Schnellanschlusstechnik müssen die Busleiter nicht abisoliert werden, sodass ein Gerät bei der Installation schnell an die Leitung angeschlossen werden kann.Der Steckverbinder besitzt ein Kunststoffgehäuse mit integrierten Abschlusswiderständen. Über einen eingebauten Schalter lässt sich der Abschlusswiderstand passend zur Position des Teilnehmers am Bus wählen. Er bietet einen 9-poligen D-Sub-Stecker mit 90°-Kabelabgang und zwei Kabeleinführungen.Unterstützte Baudraten sind 9,6 kbit/s bis 12 Mbit/s. Das Gerät ist für eine Betriebstemperatur von -25 bis +75 ℃ und eine Lagertemperatur von -30 bis +80 ℃ ausgelegt, bei einer Luftfeuchtigkeit von 10 bis 90 % r. F., nicht kondensierend.AnwendungenFabrikautomationProzessautomation
Ähnliche Produkte

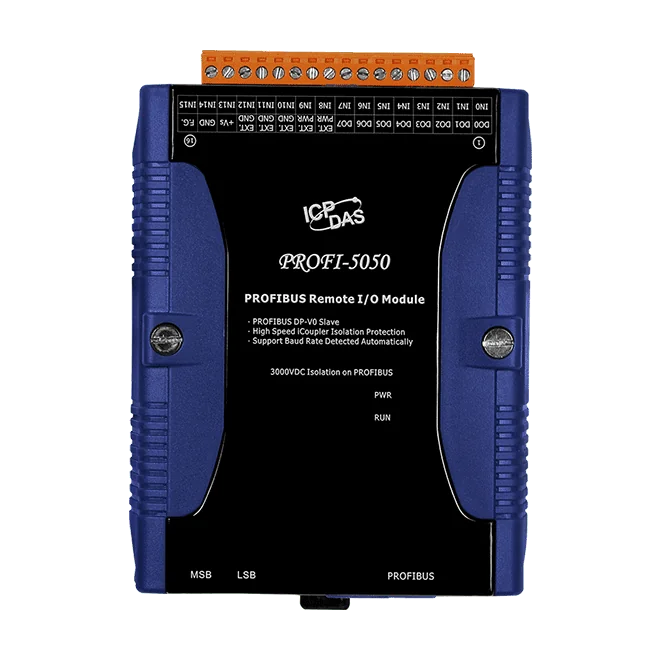

PROFI-5050 ist ein PROFIBUS-DP-V0-Slave-Remote-I/O-Modul, das 16 digitale Eingänge und 8 digitale Ausgänge in ein PROFIBUS-Netzwerk einbindet. Die Eingänge unterstützen Sink- und Source-Beschaltung, die Ausgänge sind als Sink-Typ ausgeführt. Damit eignet sich das Modul für eine breite Palette von Feldgeräten wie Schalter, Sensoren und kleine Lasten.Die Adressierung erfolgt über Drehschalter im Bereich von 0 bis 99. Die Übertragungsrate wird automatisch erkannt und reicht von den PROFIBUS-Raten 9,6 kbit/s bis 12 Mbit/s. Die E/A-Konfiguration erfolgt über die GSD-Datei, sodass das Modul ohne spezielle Werkzeuge in jeden beliebigen PROFIBUS-Konfigurator eingebunden werden kann.Für elektrisch störanfällige Anlagen ist die PROFIBUS-Seite mit 3000 VDC galvanisch getrennt, und das Netzwerk ist durch eine schnelle iCoupler-Isolation geschützt. Jede Klemme verfügt über einen ESD-Schutz von 4 kV. Das Modul wird auf einer DIN-Schiene montiert und ist für einen Betriebsbereich von -25 bis +75 ℃ ausgelegt.AnwendungenIndustrieautomationFabrikautomationProzessautomation

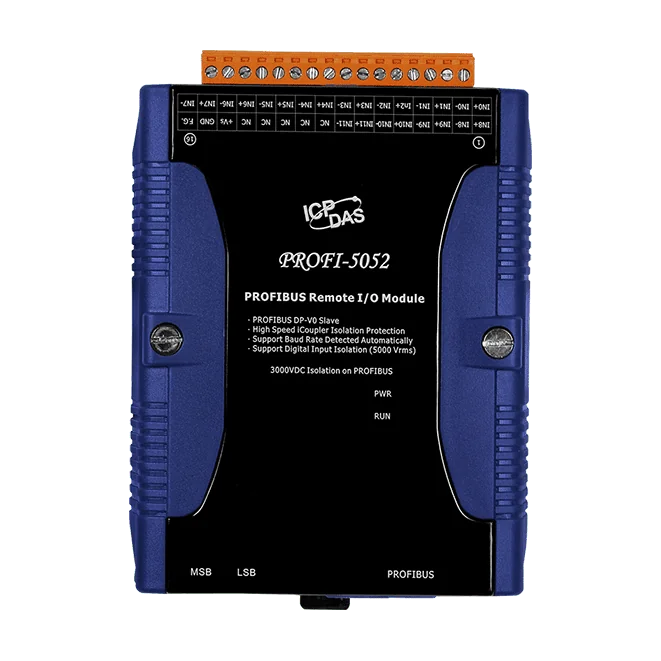

Das PROFI-5052 CR ergänzt ein PROFIBUS-DP-Netzwerk als DP-V0-Slave um 12 galvanisch getrennte digitale Eingänge. Es eignet sich für Ingenieure, die binäre Feldsignale auf einen PROFIBUS-Bus führen möchten, ohne eigene Schnittstellenhardware zu entwickeln. Jeder Eingang arbeitet im Sink- oder Source-Betrieb und ist von den übrigen Eingängen isoliert.Die Integration gestaltet sich unkompliziert. Das Modul wird über seine GSD-Datei in einem beliebigen PROFIBUS-Konfigurator eingebunden, die Übertragungsrate wird automatisch erkannt, und die Knotenadresse lässt sich über Drehschalter von 0 bis 99 einstellen. Die Eingangsisolation ist mit 5000 Vrms angegeben, die schnelle iCoupler-Isolation trennt die Netzwerkseite von der Logikseite.Der Status wird über die LEDs PWR und RUN angezeigt. Das Modul nimmt 1 W auf, hat einen Betriebstemperaturbereich von -25 bis +75 ℃ und ist für die Hutschienenmontage in Fabrik- und Prozessautomatisierungssystemen vorgesehen.AnwendungenIndustrieautomationFabrikautomationProzessautomation

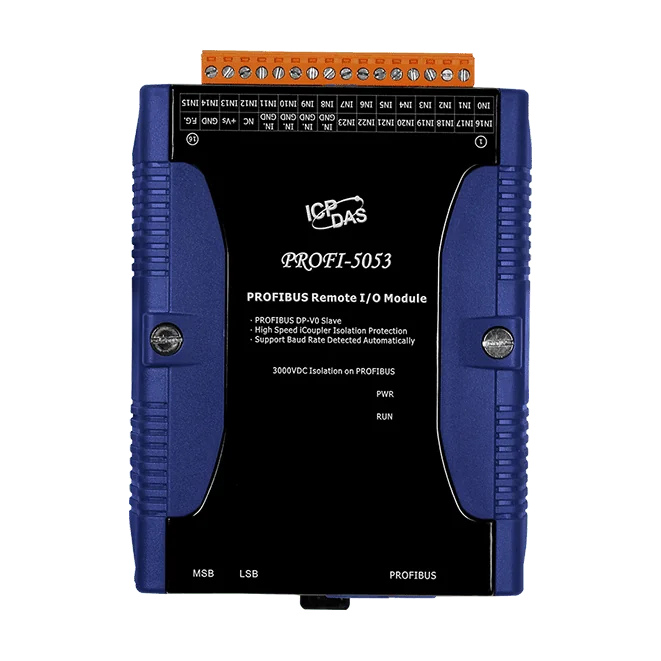

Das PROFI-5053 CR ist ein PROFIBUS-DP-Slave, der 24 digitale Eingänge für potentialfreie Kontakte in ein PROFIBUS-Netzwerk einbindet. Es eignet sich für Ingenieure, die eine kompakte, auf Hutschiene montierte Eingangsstelle für dezentrale Maschinen- oder Anlagensignale benötigen, ohne eine separate SPS-Eingangskarte zu ergänzen.Die Integration ist unkompliziert. Das Modul wird über seine GSD-Datei in jedem beliebigen PROFIBUS-Konfigurator eingerichtet, und die Knotenadresse wird mit Drehschaltern zwischen 0 und 99 gewählt. Die Übertragungsrate wird automatisch über die aufgeführten PROFIBUS-Baudraten bis 12 M erkannt.Für elektrisch störanfällige oder gemischt potentialbehaftete Installationen ist die Busseite galvanisch getrennt, mit 3000 VDC DC-zu-DC- und 2500 Vrms Bus-zu-Logik-Isolation, und jede Klemme ist mit einem 4-kV-ESD-Schutz ausgestattet. Das Gerät ist für den Betrieb von -25 bis +75 ℃ ausgelegt.AnwendungenIndustrielle AutomatisierungFabrikautomationProzessautomatisierung

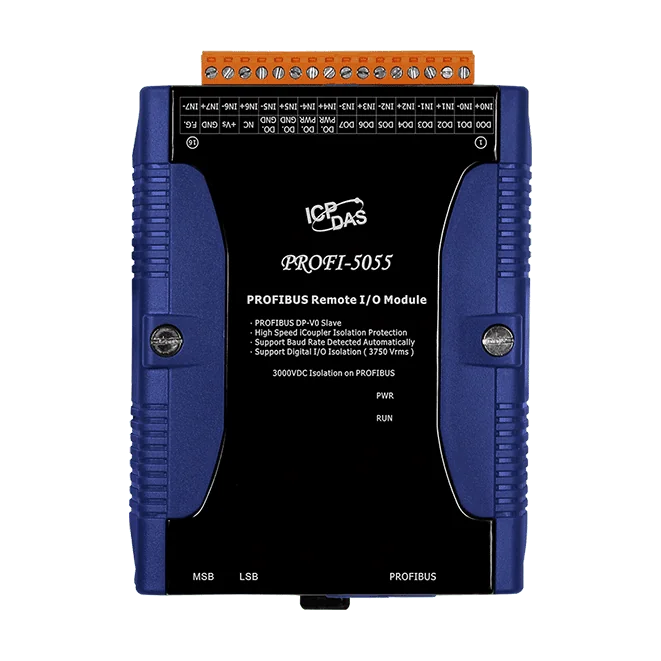

Das PROFI-5055 CR ist ein PROFIBUS-DP-V0-Slave-Remote-I/O-Modul, das acht isolierte digitale Eingänge und acht isolierte digitale Ausgänge in ein PROFIBUS-Netzwerk einbindet. Es eignet sich für Ingenieure, die diskrete Feldsignale an einen DP-Master anschließen möchten, ohne auf Busebene eigene Verdrahtung oder Logik zu entwickeln.Jeder digitale Eingang akzeptiert Sink- oder Source-Beschaltung und ist von den anderen Eingängen isoliert; der Einschaltspannungsbereich beträgt +10 bis +50 V. Die acht digitalen Ausgänge sind als Sink-Typ ausgeführt, mit einer Lastspannung von +10 bis +40 V und einem maximalen Laststrom von 650 mA ohne Kurzschlussschutz. Beide E/A-Gruppen sind für eine Isolationsspannung von 3750 Vrms ausgelegt.Die Inbetriebnahme ist unkompliziert: Die Übertragungsrate wird automatisch erkannt, die Knotenadresse wird über Drehschalter von 0 bis 99 eingestellt und die E/A-Konfiguration wird aus der GSD-Datei geladen. Das Modul ist für die Hutschienenmontage ausgelegt und arbeitet im Temperaturbereich von -25 bis +75 °C.AnwendungenIndustrieautomationFabrikautomationProzessautomation
