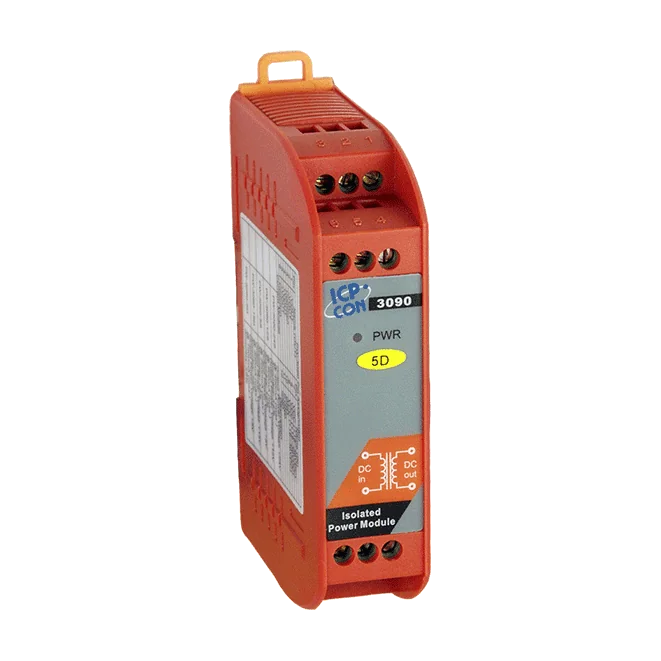

PW-3090-5D-R Isolierter DC-DC-Versorgungsmodul, ±5 VDC @ 1000 mA bipolarer Ausgang

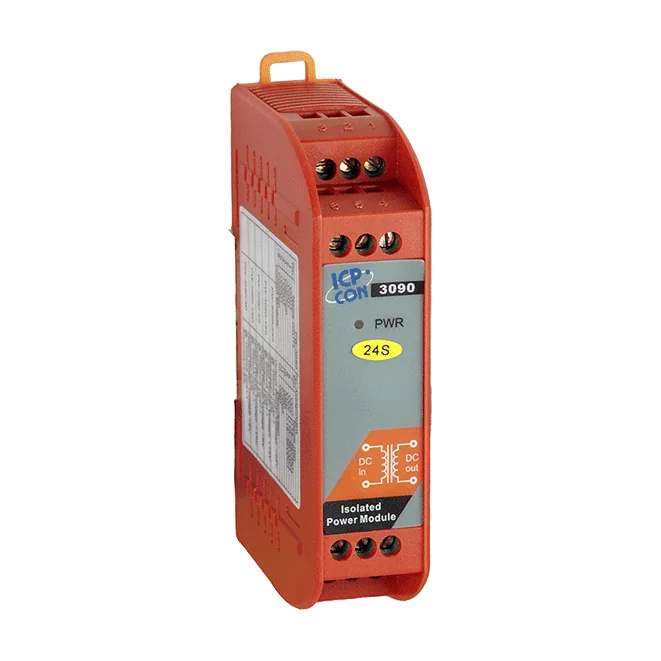

Das PW-3090-24S-R ist ein DC-DC-Leistungswandler, der eine unstabilisierte Eingangsspannung von 18 ~ 36 VDC in eine geregelte +24-VDC-Ausgangsspannung von bis zu 400 mA umwandelt. Er eignet sich für Ingenieure, die eine saubere, isolierte 24-V-Versorgung für Feldgeräte, Steuerungen oder I/O-Module benötigen, wenn die Eingangsversorgung schwankt oder verrauscht ist.Die Isolationsfestigkeit zwischen Eingang und Ausgang beträgt 1000 VDC, wodurch die nachgeschaltete Elektronik vor Störungen auf der Eingangsseite geschützt wird. Die Ausgangswelligkeit und das Rauschen sind mit maximal 100 mVss spezifiziert, die DC-Spannungsgenauigkeit beträgt ±2 % und die Linearität maximal ±0,5 %. Ein Kurzschlussschutz ist integriert, und der Wirkungsgrad erreicht maximal 83 %.Das Modul ist für die Hutschienenmontage ausgelegt und hat einen Betriebsbereich von -25 ~ 70 °C, der Lagerbereich liegt bei -30 ~ 85 °C. Es trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE, und seine kompakten Abmessungen von 25 mm x 114 mm x 70 mm (B x L x H) erleichtern den Einbau in Schaltschränke.AnwendungenLeistungsisolation und DC-DC-WandlungBereitstellung einer stabilen +24-VDC-Schiene aus einer 18 ~ 36 VDC-QuelleSchutz nachgeschalteter Geräte vor eingangsseitigen Störungen in Schaltschränken

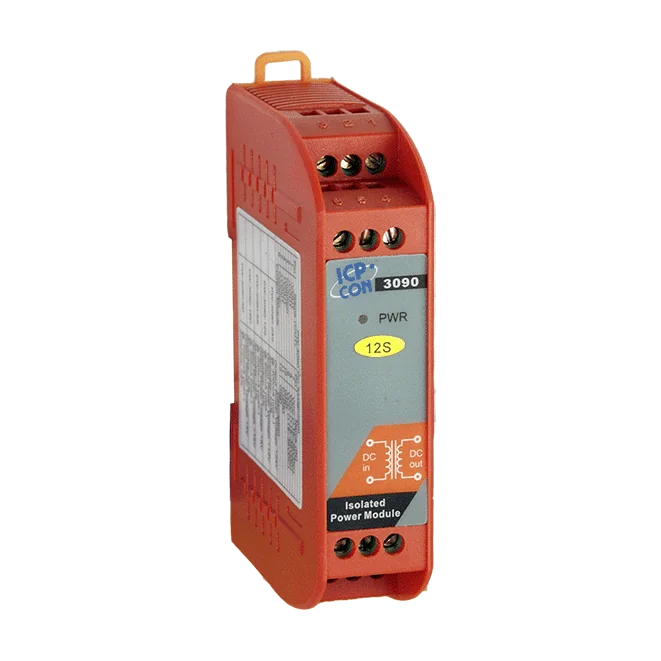

PW-3090-12S-R CR ist ein DC-DC-Leistungsaufbereiter der PW-3090-Serie, der eine stabile +12-VDC-Versorgungsschiene aus einer breiten, unstabilisierten Quelle von 18 ~ 36 VDC bereitstellt. Die Isolation von 1000 VDC hilft, angeschlossene Geräte vor schädlichen Einflüssen aus der Betriebsumgebung zu schützen.Der Ausgang ist für +12 VDC @ 800 mA (max.) ausgelegt, mit einer Genauigkeit von ±2 %, Restwelligkeit und Rauschen von maximal 100 mVss. Das Modul erreicht maximal 83 % Wirkungsgrad und verfügt über einen Kurzschlussschutz. Die Polarität ist unipolar, die Linearität beträgt maximal ±0,5 %.Das Modul wird auf einer DIN-Schiene montiert und misst 25 mm x 114 mm x 70 mm (B x L x H). Es ist für eine Betriebstemperatur von -25 ~ 70 °C und eine Lagertemperatur von -30 ~ 85 °C ausgelegt, bei einer relativen Luftfeuchtigkeit von 5 ~ 95 %, nicht kondensierend. Für dieses Modell sind die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE angegeben.AnwendungenLeistungsisolation (DC-DC-Wandler)

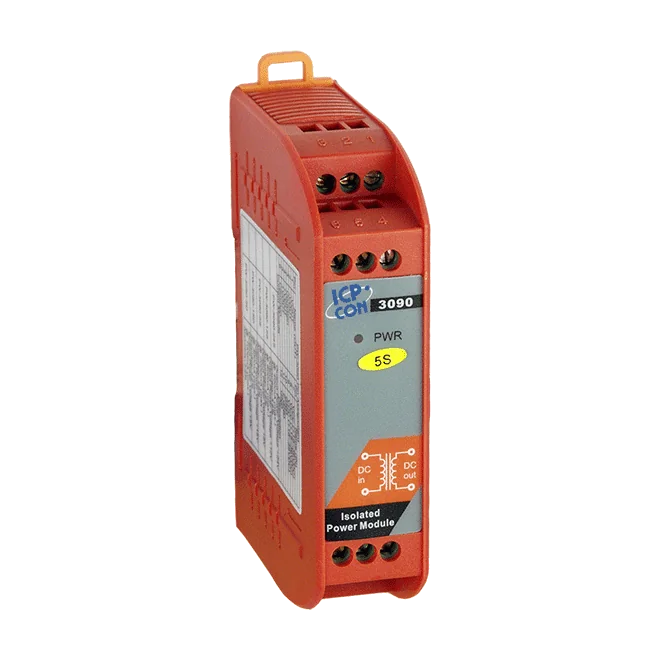

PW-3090-5S-R ist ein isolierter DC-DC-Leistungswandler mit einem Ausgang aus der Serie PW-3090. Er nimmt eine ungeregelte Eingangsspannung von 18 ~ 36 VDC entgegen und liefert +5 VDC mit maximal 2000 mA bei ±2 % Genauigkeit. So lässt sich ein Gerät auch von einer geregelten Schiene versorgen, die das lokale Netzteil nicht direkt bereitstellen kann.Die Isolationsspannung von 1000 VDC trennt die Eingangs- und Ausgangskreise, und das Modul verfügt über einen Kurzschlussschutz. Der maximale Wirkungsgrad von 83 % sowie die Nenn-Restwelligkeit und das Rauschen von maximal 100 mVss eignen sich für den Einsatz als Leistungsstufe in kompakten Schaltschränken.Das Gehäuse mit den Abmessungen 25 mm x 114 mm x 70 mm (B x L x H) wird auf einer Hutschiene montiert. Das Modul arbeitet im Temperaturbereich von -25 ~ 70 °C und lagert bei -30 ~ 85 °C, bei 5 ~ 95 % relativer Luftfeuchtigkeit, nicht kondensierend.AnwendungenLeistungsisolation (DC-DC-Wandler)

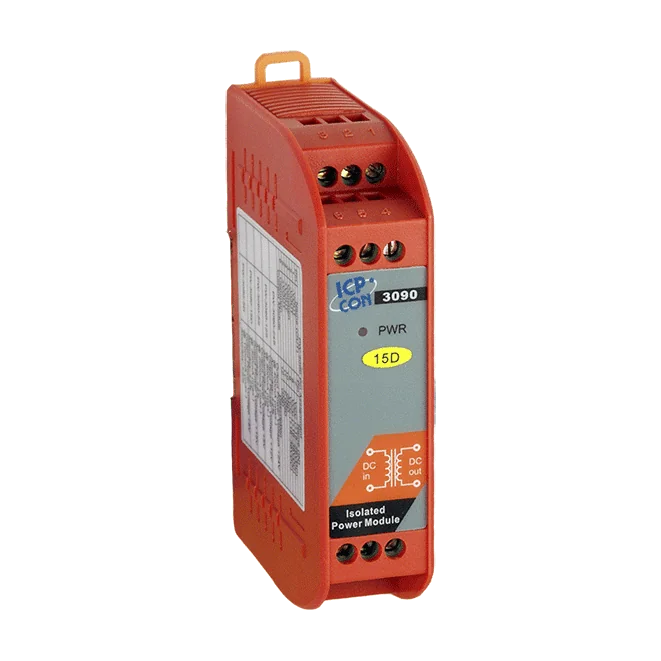

PW-3090-15D-R ist ein DC/DC-Versorgungsmodul, das eine nicht geregelte Eingangsspannung von 18 ~ 36 VDC in einen bipolaren Ausgang von ±15 VDC mit maximal 300 mA umwandelt. Es eignet sich für Anwendungen, in denen eine separate, isolierte bipolare Versorgungsschiene benötigt wird, um empfindliche Schaltungen aus einer einzigen DC-Quelle zu speisen.Das Modul bietet eine Isolationsspannung von 1000 VDC zwischen Eingang und Ausgang, wodurch angeschlossene Geräte vor Störungen und Fehlern auf der Versorgungsseite geschützt werden. Die Ausgangsgenauigkeit ist mit ±2 % spezifiziert, Welligkeit und Rauschen betragen maximal 100 mVss und die Linearität maximal ±0,5 %. Eine Kurzschlussschutzfunktion ist integriert.Der Wirkungsgrad beträgt maximal 83 %. Das Gehäuse misst 25 mm x 114 mm x 70 mm (B x L x H) und wird auf einer DIN-Hutschiene montiert. Der Betriebsbereich liegt bei -25 ~ 70 °C, die Lagerung bei -30 ~ 85 °C, und die Luftfeuchtigkeit von 5 ~ 95 % (nicht kondensierend) wird toleriert. Dieser Bestellcode gehört zur Serie PW-3090, die auch Varianten mit einem Ausgang wie PW-3090-24S-R umfasst.AnwendungenSpannungsisolation (DC/DC-Wandler)
