RM-22.22 2-polige Step-Relaismodul 20 A mit Hutschienenmontage

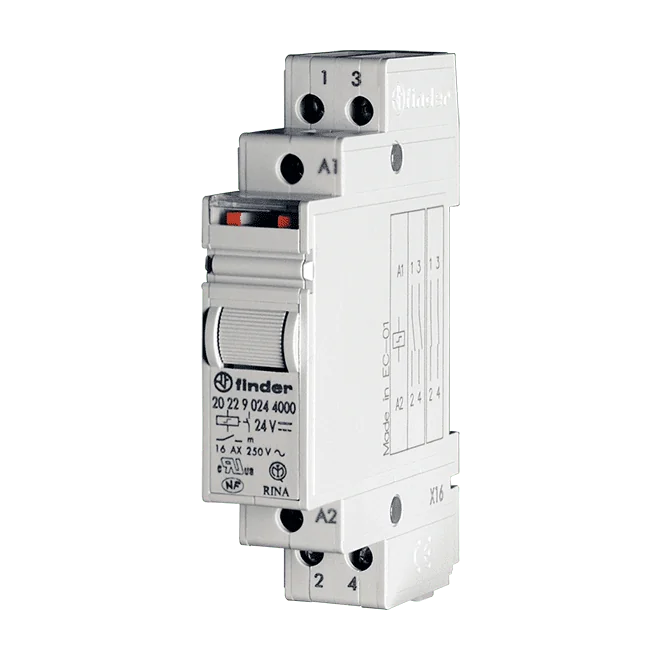

Das RM-20.22 CR ist ein 2-poliges Stufenrelaismodul mit 16 A zur Montage auf der Hutschiene. Es stellt zwei Relaisausgänge vom Typ Schließer (Form A) bereit, mit einem 24-V-Stufenrelais und einer Kontaktbelastbarkeit von 16 A bei 250 VAC. Damit eignet es sich gut zum Schalten von Lasten auf Netzspannungsniveau aus einem Steuerstromkreis.Das Modul ist nur 17,4 mm breit und lässt sich dadurch platzsparend neben anderen Hutschienengeräten montieren. Eine Testtaste mit mechanischen Anzeigen ermöglicht die Prüfung des Schaltzustands bei Inbetriebnahme und Fehlersuche.Betriebs- und Lagertemperaturbereich von -40 ~ 70 °CKontaktmaterial AgSnO2, ausgelegt für 100 · 10^3 elektrische und 300 · 10^3 mechanische Schaltspiele

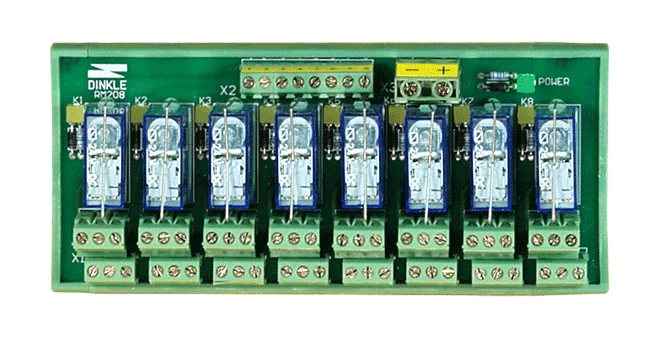

RM-208 CR ist eine 8-Kanal-Relaiskarte der RM-Serie. Jeder Kanal enthält zwei Form-C-Relais mit einer Nennlast von 5 A bei 250 VAC, sodass ein Kanal mit einem einzigen 24-V-Leistungsrelaiseingang zwei voneinander unabhängige Kontaktsätze schalten kann.Die Karte wird auf TS-15-, TS-32- oder TS-35-Hutschienen montiert. Ein Verpolungsschutz schützt vor falscher Verdrahtung, und eine LED pro Kanal zeigt dessen Status an, was Inbetriebnahme und Fehlersuche im Schaltschrank erleichtert.Wählen Sie diese Variante, wenn Sie acht Relaiskanäle mit doppelten Form-C-Kontakten benötigen. Die RM-Serie umfasst außerdem Versionen mit 4 und 16 Kanälen und anderen Relaiskonfigurationen.

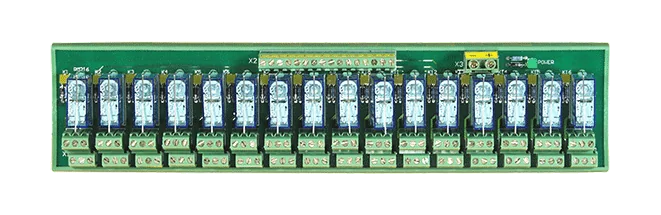

Das RM-216 CR ist ein 16-Kanal-Relaismodul, das Schaltschränken 32 Form-C-Kontakte bereitstellt, mit zwei Relais je Kanal. Jeder Kontakt ist für 5 A bei 250 VAC ausgelegt, sodass das Modul externe Lasten direkt von einer einzigen Hutschienenbaugruppe aus schalten kann.Jeder Kanal verfügt über eine Status-LED, mit der Inbetriebnahme und Fehlersuche den Schaltzustand bestätigen können. Ein Verpolungsschutz schützt vor falsch angeschlossener Versorgungsspannung. Das Modul lässt sich auf TS-15-, TS-32- oder TS-35-Hutschienen montieren.Das Modul arbeitet im Bereich von -20 ~ 70°C bei 5 % ~ 90 % relativer Luftfeuchtigkeit ohne Betauung, und seine Abmessungen von 327 mm x 87 mm x 63 mm eignen sich für kompakte Schaltschrankaufbauten. Es ist eine gute Wahl, wenn in einem standardmäßigen Hutschienengehäuse eine dichte, mehrkanalige Relaisstufe benötigt wird.AnwendungenSchalten externer Lasten bis 5 A bei 250 VAC je KontaktMehrkanaliges Relaisschalten in Hutschienen-Schaltschränken

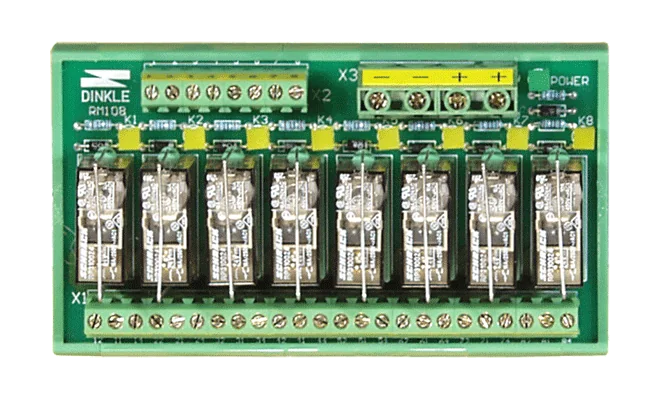

Das RM-108 CR ist eine 8-Kanal-Relaisplatine, die Lasten über Form-C-Kontakte mit einer Nennleistung von 16 A bei 250 VAC schaltet. Sie eignet sich für Ingenieure, die mehrere Ausgänge mit höherem Strom über ein einziges kompaktes Modul auf einer DIN-Schiene ansteuern müssen.Jeder Kanal verfügt über ein Form-C-Relais und eine eigene LED, die den Kanalstatus anzeigt. Dies vereinfacht die Inbetriebnahme und die Fehlersuche. Ein Verpolungsschutz trägt zur Vermeidung von Fehlfunktionen bei.Mechanische Abmessungen: 135 mm x 87 mm x 63 mm (L x B x H)Betriebs- und Lagertemperatur: -20 ~ 70 °CLuftfeuchtigkeit: 5 % ~ 90 % rF, nicht kondensierendAnwendungenSchalten von Lasten mit bis zu 16 A bei 250 VAC
