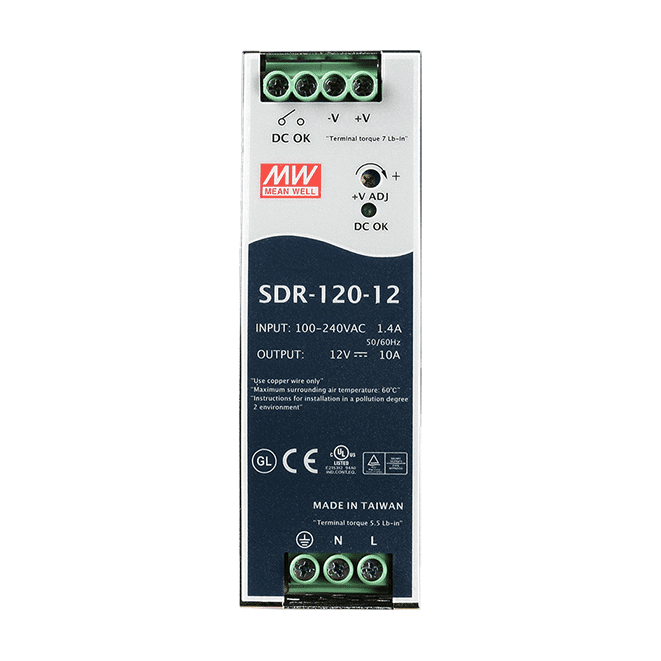

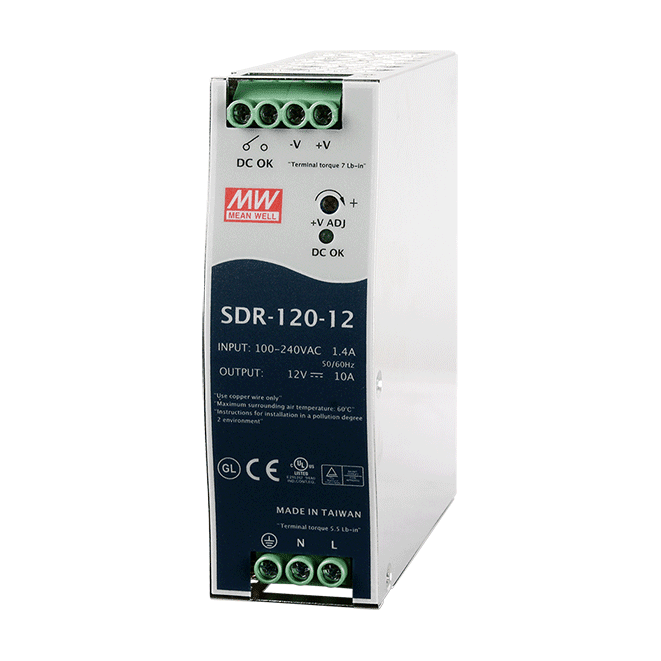

SDR-120-12 DIN-Schienen-Netzteil, 88~264 VAC auf 12 VDC/10 A, 120 W
120-W-DIN-Schienen-Netzteil, das 88~264 VAC in einen 12-VDC/10-A-Ausgang wandelt, mit aktiver PFC, integriertem DC-OK-Relaiskontakt und Metallgehäuse.
- 120 W Nennleistung mit 12 VDC / 10 A Ausgang und 150 % Spitzenlastfähigkeit
- Weiter Eingangsbereich 88~264 VAC mit aktiver PFC, PF>0,93
- Integrierter DC-OK-Relaiskontakt zur Statusüberwachung
- Ausgangsspannung einstellbar von 12 bis 14 V
- Schutz gegen Kurzschluss, Überlast, Überspannung und Übertemperatur
- Metallgehäuse, Kühlung durch freie Luftkonvektion, Montage auf TS-35/7.5- oder TS-35/15-DIN-Schiene
152,00 € pro Stück
| 1-9 Stück | 152,00 € | |
|---|---|---|
| 10-30 Stück | 147,00 € | −3 % |
| ab 31 Stück | 144,00 € | −5 % |
Produktinformationen "SDR-120-12 DIN-Schienen-Netzteil, 88~264 VAC auf 12 VDC/10 A, 120 W"
Das SDR-120-12 CR ist ein DIN-Schienen-Netzteil mit 120 W, das einen weiten Eingangsbereich von 88~264 VAC in eine geregelte 12-VDC-Ausgangsspannung mit 10 A wandelt. Es eignet sich für Ingenieure, die eine kompakte, effiziente Versorgung für industrielle Schaltschränke benötigen, mit Schutz gegen Kurzschluss, Überlast, Überspannung und Übertemperatur.
Eine aktive Leistungsfaktorkorrektur (PF>0,93) hält die Eingangsstromaufnahme sauber, und das Gerät verkraftet kurzzeitig eine Spitzenlast von 150 %. Die Ausgangsspannung lässt sich zwischen 12 und 14 V einstellen, und ein integrierter DC-OK-Relaiskontakt ermöglicht es der Steuerung, den Versorgungsstatus zu überwachen.
Das Metallgehäuse wird durch freie Luftkonvektion gekühlt und wird auf TS-35/7.5- oder TS-35/15-DIN-Schienen montiert. Das Gerät ist nach UL 508 für industrielle Steuerungsgeräte zugelassen, erfüllt die Störfestigkeitsanforderungen der EN61000-6-2 für die Industrie und trägt die Kennzeichnungen CE, UKCA, RoHS und WEEE. Jedes Gerät durchläuft einen 100-%-Einbrenntest unter Volllast.
Anwendungen
- Industrielle Steuerungsgeräte
- Industrielle Schaltschränke und auf DIN-Schienen montierte Automatisierungssysteme
- Schwerindustrie
| Product type: | Power supply |
|---|---|
| Relay outputs: | 1 |
| Power input: | 88~264 VAC |
| Operating temperature: | -25 ~ +70 °C |
| Mounting: | DIN-rail |
| Housing: | Metall |
Technische Daten
| Sicherheit | |
|---|---|
| Standard | UL508, TÜV EN60950-1 zugelassen |
| EMV | |
| Standard | Konform zu EN55022 (CISPR22) Klasse B, EN61000-3-2,-3, EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, Schwerindustrie, Kriterium A, SEMI F47, GL-zugelassen |
| Eingang | |
| Spannungsbereich | 88 ~ 264 VAC 124 ~ 370 VDC |
| Frequenzbereich | 47 ~ 63Hz |
| AC-Strom (Typ.) | 1,4 A/115 VAC 0,7 A/230 VAC |
| Einschaltstrom (Typ.) | 35 A/115 VAC 70 A/230 VAC |
| Leckstrom | <1 mA/240 VAC |
| Ausgang | |
| Welligkeit & Rauschen (max.) | 100 mVss |
| Einstellbereich der Spannung | 12 ~ 14V |
| Spannungstoleranz | ±1.0% |
| Linearität | ±0.5% |
| Lastregelung | ±1.0% |
| Einstellzeit, Anstiegszeit | 1500 ms, 60 ms/230 VAC 3000 ms, 60 ms/115 VAC bei Volllast |
| Haltezeit (Typ.) | 20 ms/230 VAC 20 ms/115 VAC bei Volllast |
| DC-Spannung | 12 V |
| Nennleistung | 120 W |
| Nennstrom | 10 A |
| Wirkungsgrad | 89% |
| Schutz | |
| Überspannung | 14 ~ 17 V Schutzart: Abschaltung der Ausgangsspannung, Wiedereinschalten zur Wiederherstellung |
| Überlast | Arbeitet normalerweise im Bereich von 110 bis 150 % der Nennausgangsleistung für mehr als 3 Sekunden und schaltet dann die Ausgangsspannung ab >150 % der Nennleistung: Konstantstrombegrenzung mit automatischer Wiederherstellung innerhalb von 3 Sekunden und Abschaltung der Ausgangsspannung nach 3 Sekunden |
| Funktion | |
| DC-OK-Aktivsignal (max.) | 60 VDC/0,3 A, 30 VDC/1 A, 30 VAC/0,5 A ohmsche Last |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | (63 * 125.2 * 113.5)mm |
| Umgebung | |
| Übertemperaturschutz | 95 °C ±5 °C (TSW: Erkennung am Kühlkörper des Netzschalters) Schutzart: Ausgangsspannung abschalten, nimmt nach Abkühlung automatisch wieder Betrieb auf |
| Temperaturkoeffizient | ±0.03%/°C (0 ~ 50°C) |
| Betriebstemperatur | -25 ~ +70 °C (siehe "Leistungsreduzierungskurve") |
| Lagertemperatur | -40 ~ +85°C |
| Feuchtigkeit | 20 ~ 95 % rel. Luftf., nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
