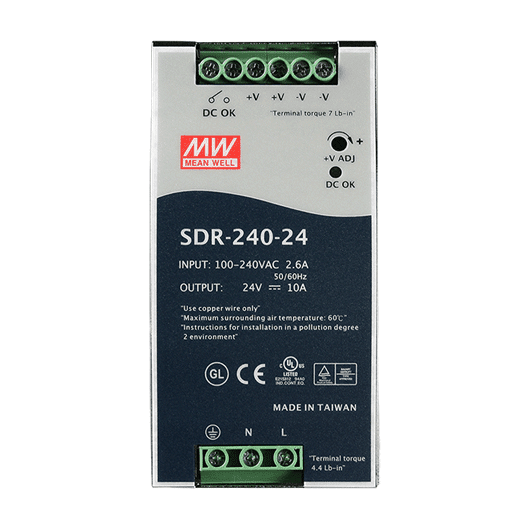

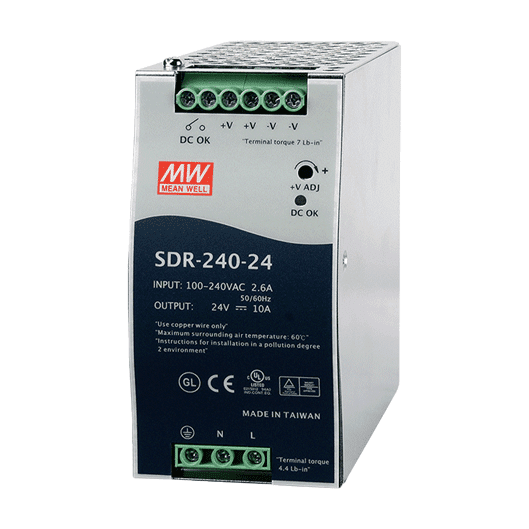

SDR-240-24 Netzteil, 88~264 VAC auf 24 VDC/10 A, 240 W, Hutschienenmontage
240-W-Hutschienennetzteil mit 88~264 VAC Eingang und 24 VDC bei 10 A Ausgang, mit 94 % Wirkungsgrad, aktiver PFC und integriertem DC-OK-Relaiskontakt.
- 240 W, Ausgang 24 VDC / 10 A bei Eingang 88~264 VAC (124~370 VDC ebenfalls zulässig)
- 94 % Wirkungsgrad mit aktiver PFC, PF>0,93
- 150 % Spitzenlastfähigkeit für kurzzeitigen Strombedarf mit hoher Stromstärke
- Integrierter DC-OK-Relaiskontakt zur Überwachung des Ausgangszustands
- Ausgangsspannung einstellbar von 24 bis 28 V
- Schutz vor Kurzschluss, Überlast, Überspannung und Übertemperatur mit automatischer Wiederaufnahme
218,00 € pro Stück
| 1-9 Stück | 218,00 € | |
|---|---|---|
| 10-30 Stück | 212,00 € | −3 % |
| ab 31 Stück | 207,00 € | −5 % |
Produktinformationen "SDR-240-24 Netzteil, 88~264 VAC auf 24 VDC/10 A, 240 W, Hutschienenmontage"
SDR-240-24 CR ist ein 240-W-Netzteil für die Hutschienenmontage, das eine Eingangsspannung von 88~264 VAC in eine geregelte Ausgangsspannung von 24 VDC mit 10 A Nennstrom umwandelt. Es eignet sich für Ingenieure, die ein kompaktes, metallgekapseltes Netzteil für industrielle Schaltschränke benötigen und dabei auf hohe Effizienz mit geringer Verlustwärme Wert legen.
Das Gerät erreicht einen Wirkungsgrad von 94 % und verfügt über eine aktive Leistungsfaktorkorrektur (PF>0,93). Die Kühlung erfolgt durch freie Konvektion, ein Lüfter ist nicht erforderlich. Die Ausgangsspannung lässt sich zwischen 24 und 28 V einstellen, und das Netzteil verkraftet eine Spitzenlast von 150 %. Ein integrierter DC-OK-Relaiskontakt ermöglicht es dem Steuerungssystem, den Ausgangszustand zu überwachen.
Schutz gegen Kurzschluss, Überlast, Überspannung und Übertemperatur ist integriert, und jedes Gerät wird einem Burn-in-Test unter 100 % Volllast unterzogen. Das Netzteil ist nach UL 508 für industrielle Steuerungsgeräte zugelassen und erfüllt die Störfestigkeitsanforderungen der Norm EN 61000-6-2 für die Industrie.
Anwendungen
- Industrielle Steuerungsgeräte
- Schwerindustrie-Umgebungen mit Störfestigkeitsanforderung nach EN 61000-6-2
| Product type: | Power supply |
|---|---|
| Relay outputs: | 1 |
| Power input: | 88~264 VAC |
| Operating temperature: | -25 ~ +70 °C |
| Mounting: | DIN-rail |
| Housing: | Metall |
Technische Daten
| Sicherheit | |
|---|---|
| Standard | UL508, TÜV EN60950-1 zugelassen |
| EMV | |
| Standard | Konform zu EN55022 (CISPR22) Klasse B, EN61000-3-2,-3, EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, Schwerindustrie, Kriterium A, SEMI F47, GL-zugelassen |
| Eingang | |
| Spannungsbereich | 88 ~ 264 VAC 124 ~ 370 VDC |
| Frequenzbereich | 47 ~ 63Hz |
| AC-Strom (Typ.) | 2,6 A/115 VAC 1,3 A/230 VAC |
| Einschaltstrom (Typ.) | 33 A/115 VAC 65 A/230 VAC |
| Leckstrom | <1 mA/240 VAC |
| Ausgang | |
| Welligkeit & Rauschen (max.) | 100 mVss |
| Einstellbereich der Spannung | 24 ~ 28 V |
| Spannungstoleranz | ±1.0% |
| Linearität | ±0.5% |
| Lastregelung | ±1.0% |
| Einstellzeit, Anstiegszeit | 1500 ms, 60 ms/230 VAC 3000 ms, 60 ms/115 VAC bei Volllast |
| Haltezeit (Typ.) | 20 ms/230 VAC 20 ms/115 VAC bei Volllast |
| DC-Spannung | 24 V |
| Nennleistung | 240 W |
| Nennstrom | 10 A |
| Wirkungsgrad | 94% |
| Schutz | |
| Überspannung | 29 ~ 33 V Schutzart: Ausgangsspannung mit automatischer Wiederherstellung abschalten |
| Überlast | Arbeitet normalerweise im Bereich von 110 bis 150 % der Nennausgangsleistung für mehr als 3 Sekunden und schaltet dann die Ausgangsspannung mit automatischer Wiederherstellung ab >150 % der Nennleistung: Konstantstrombegrenzung mit automatischer Wiederherstellung innerhalb von 2 Sekunden, Abschaltung möglich, wenn länger als 2 Sekunden |
| Funktion | |
| DC-OK-Aktivsignal (max.) | 60 VDC/0,3 A, 30 VDC/1 A, 30 VAC/0,5 A ohmsche Last |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | (40 * 125.2 * 113.5)mm |
| Umgebung | |
| Übertemperaturschutz | 95 °C ±5 °C (TSW: Erkennung am Kühlkörper des Netzschalters) Schutzart: Ausgangsspannung abschalten, nimmt nach Abkühlung automatisch wieder Betrieb auf |
| Temperaturkoeffizient | ±0.03%/°C (0 ~ 50°C) |
| Betriebstemperatur | -25 ~ +70 °C (siehe "Leistungsreduzierungskurve") |
| Lagertemperatur | -40 ~ +85°C |
| Feuchtigkeit | 20 ~ 95 % rel. Luftf., nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
