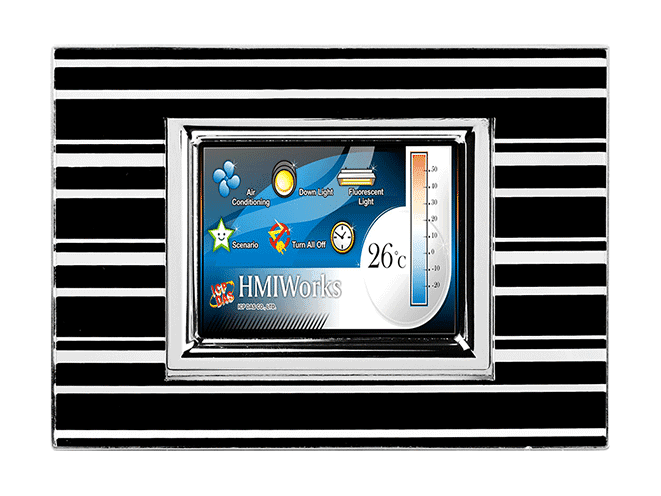

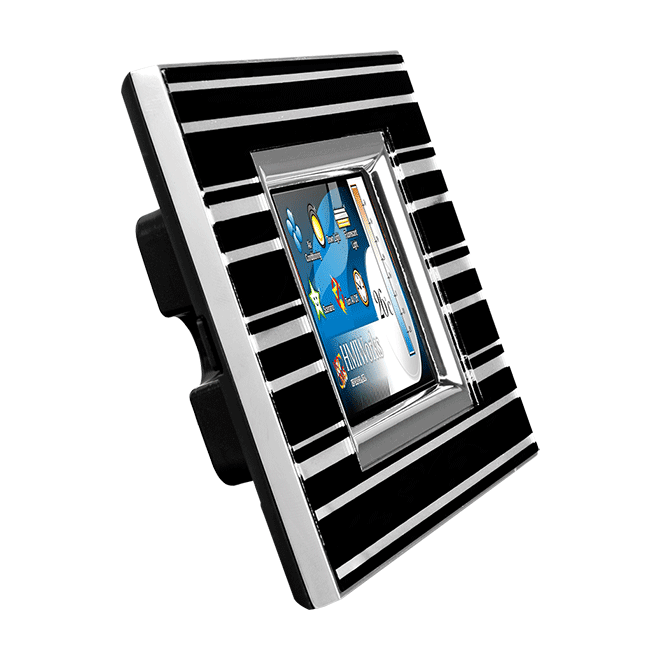

TPD-283-M3 2,8-Zoll-Touch-HMI mit Ethernet (PoE), schwarzes Gehäuse
Das TPD-283-M3 CR ist ein 2,8-Zoll-Farbtouch-HMI mit 10/100 Base-TX PoE-Ethernet-Anschluss und Modbus-TCP-Unterstützung, konzipiert für Gebäude- und Hausautomation.
- 2,8-Zoll-TFT-Farbtouchscreen, 240 x 320 Auflösung, 65535 Farben
- Stromversorgung über Ethernet nach IEEE 802.3af, Klasse 1 (48 V), mit einem RJ-45-Anschluss 10/100 Base-TX
- Unterstützung des Modbus-TCP-Protokolls
- Kostenloses Entwicklungstool HMIWorks mit Ladder Designer und C-Sprachumgebung
- Unterstützt kundenspezifische, in C geschriebene Kommunikationsprotokolle
- Integrierter Summer, Drehschalter und Reset-Taster
176,00 € pro Stück
| 1-9 Stück | 176,00 € | |
|---|---|---|
| 10-30 Stück | 170,00 € | −3 % |
| ab 31 Stück | 167,00 € | −5 % |
Produktinformationen "TPD-283-M3 2,8-Zoll-Touch-HMI mit Ethernet (PoE), schwarzes Gehäuse"
Das TPD-283-M3 CR ist ein kompaktes Touch-HMI mit schwarzem Gehäuse und einem 2,8-Zoll-TFT-Farbtouchscreen mit 240 x 320 Auflösung und 65535 Farben. Die Stromversorgung erfolgt über Ethernet nach IEEE 802.3af Klasse 1 (48 V) mit einer Leistungsaufnahme von 1,5 W, sodass ein einziges RJ-45-Kabel sowohl Stromversorgung als auch Netzwerkanbindung übernimmt. Es ist für die Gebäude- und Hausautomation vorgesehen, wo ein kleines Wandpanel konventionelle mechanische Schalter durch programmierbare Steuerung ersetzen kann.
Anwendungsprogramme lassen sich mit dem kostenlosen Tool HMIWorks entwickeln. SPS-Anwender können in Ladder Designer arbeiten, IT-Anwender in der C-Sprachumgebung, die auch selbst in C geschriebene kundenspezifische Kommunikationsprotokolle unterstützt. Laut Hersteller ist die Einarbeitung in die Erstellung eines Anwendungsprogramms mit Ladder Designer in höchstens 30 Minuten möglich.
Das Gerät misst 127 mm x 92 mm x 30 mm und ist für die Wandmontage ausgelegt. Die Frontblende ist nach IP40 eingestuft, der Betrieb erfolgt bei -20 ~ +70 °C, die Lagerung bei -30 ~ +80 °C und einer Luftfeuchtigkeit von 10 ~ 90 % r. F., nicht kondensierend.
Anwendungen
- Gebäudeautomation
- Hausautomation
- Ersatz mechanischer Schalter durch intelligente Bedienpanels
| Product type: | Touch HMI |
|---|---|
| Protokoll: | Modbus TCP |
| Interface: | Ethernet |
| Ports: | 1 |
| PoE: | Yes (IEEE 802.3af) |
| Power input: | PoE, 48 V |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | Wandmontage |
Technische Daten
| Haupteinheit | |
|---|---|
| CPU | 32-Bit-RISC-CPU |
| Anzeige | |
| Typ | LCD 2,8” TFT (Auflösung 240 x 320, 65535 Farben), defekte Pixel <= 3 |
| Lebensdauer der Hintergrundbeleuchtung | 20.000 Stunden |
| Helligkeit | 160 cd/m2 |
| Touchpanel | Resistiver Touch |
| HMI | |
| Summer | Ja |
| Drehschalter | Ja |
| Reset-Taste | Ja |
| Ethernet | |
| Ports | RJ-45 x 1, 10/100 Base-TX |
| Leistung | |
| Leistungsaufnahme | 1.5 W |
| Stromversorgung über PoE | IEEE 802.3af, Klasse 1 (48 V) |
| Mechanisch | |
| Abmessungen (mm) | 127 mm x 92 mm x 30 mm |
| Installation | Wandmontage |
| Schutzart | Frontplatte: IP40 |
| Umgebung | |
| Betriebstemperatur | -20 ~ +70°C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
