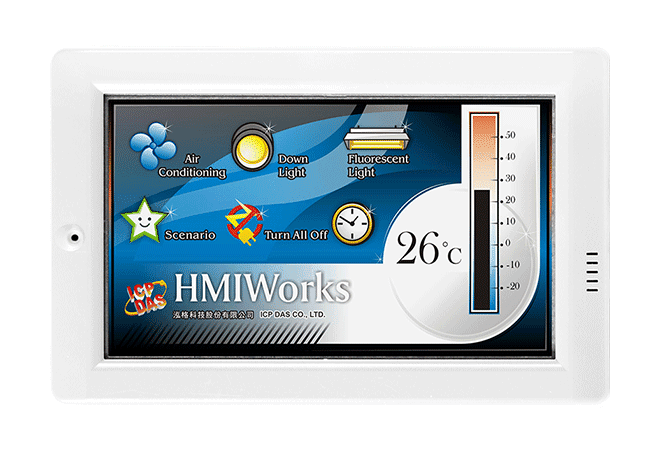

TPD-433F-H 4,3-Zoll-Touch-HMI mit PoE-Ethernet und RS-485
4,3-Zoll-Farb-Touch-HMI mit 480 x 272 TFT-Display, PoE-Ethernet, RS-485- und RS-232-Anschlüssen, Echtzeituhr und Unterstützung für Modbus TCP/RTU für wandmontierte Bedienfelder.
- 4,3-Zoll-TFT-Farb-Touchscreen mit 480 x 272, 65535 Farben, 400 cd/m² Helligkeit
- Ethernet RJ-45 10/100 Base-TX mit Power over Ethernet (IEEE 802.3af, Klasse 1)
- 1 x RS-485 mit Self-Tuner und 1 x RS-232 (3-polig)
- Unterstützung der Protokolle Modbus TCP/RTU
- Kostenloses Tool HMIWorks mit GUI-Design, Ladder Designer und C-Sprache
- Echtzeituhr, Summer, Drehschalter und Reset-Taste
245,00 € pro Stück
| 1-9 Stück | 245,00 € | |
|---|---|---|
| 10-30 Stück | 238,00 € | −3 % |
| ab 31 Stück | 233,00 € | −5 % |
Produktinformationen "TPD-433F-H 4,3-Zoll-Touch-HMI mit PoE-Ethernet und RS-485"
TPD-433F-H CR ist ein kompaktes Wandmontage-Touch-HMI mit einem 4,3-Zoll-TFT-Farb-Touchscreen mit 480 x 272 Auflösung. Es eignet sich für Ingenieure, die mechanische Schalter durch ein programmierbares Bedienfeld ersetzen wollen, das über serielle und Ethernet-Verbindungen mit Feldgeräten kommuniziert.
Das Gerät verfügt über einen RS-485-Anschluss mit Self-Tuner, einen 3-poligen RS-232-Anschluss und einen 10/100-Base-TX-Ethernet-Anschluss, der direkt über PoE (IEEE 802.3af, Klasse 1) versorgt werden kann. Modbus TCP und Modbus RTU werden unterstützt, zudem ist eine Echtzeituhr für zeitgestempelten Betrieb integriert.
- Die Programmierung erfolgt mit dem kostenlosen Tool HMIWorks mit GUI-Design, Ladder Designer für SPS-ähnliche Logik und C-Sprachunterstützung.
- Eigene Kommunikationsprotokolle können in C geschrieben werden.
- Der Bestellcode TPD-433F-H CR bezeichnet die Variante mit RS-485, RS-232, Ethernet (PoE), RTC und einem USB-Download-Anschluss.
Anwendungen
- Wandmontierte Bedienfelder
- Modernisierung mechanischer Schalter zu intelligenter Steuerung
| Product type: | Touch HMI |
|---|---|
| Protokoll: | Modbus TCP/RTU |
| Interface: | Ethernet, RS-232, RS-485 |
| Ports: | 3 |
| PoE: | Ja |
| Power input: | +12 ~ 48 VDC or PoE (802.3af) |
| Operating temperature: | -20 ~ +50 °C |
| Mounting: | Wall |
Technische Daten
| Haupteinheit | |
|---|---|
| CPU | 32-Bit-RISC-CPU |
| Lagerung | 16 MB SDRAM/16 MB Flash |
| Echtzeituhr | Ja |
| Anzeige | |
| Typ | LCD 4,3” TFT (Auflösung 480 x 272, 65535 Farben), defekte Pixel <= 3 |
| Lebensdauer der Hintergrundbeleuchtung | 20.000 Stunden |
| Helligkeit | 400 cd/m2 |
| Touchpanel | Ja |
| LED-Anzeigen | |
| Status | 1 LED |
| HMI | |
| Summer | Ja |
| Drehschalter | Ja |
| Reset-Taste | Ja |
| Ethernet | |
| Ports | RJ-45 x 1, 10/100 Base-TX |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 (mit Selbsttuner) 1 x RS-232 (3-polig) |
| USB | |
| Spezifikation | USB 1.1 Client (nur Firmware-Updates) |
| Steckverbinder | Mini-B |
| Leistung | |
| Leistungsaufnahme | 2.5 W |
| Stromversorgung über PoE | IEEE 802.3af, Klasse 1 (48 V) |
| Stromversorgung über Klemmenblock | +12 ~ 48 VDC |
| Mechanisch | |
| Abmessungen (mm) | 140 mm x 87 mm x 41 mm |
| Installation | Wandmontage |
| Schutzart | Frontplatte: IP40 |
| Umgebung | |
| Betriebstemperatur | -20 ~ +50°C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
