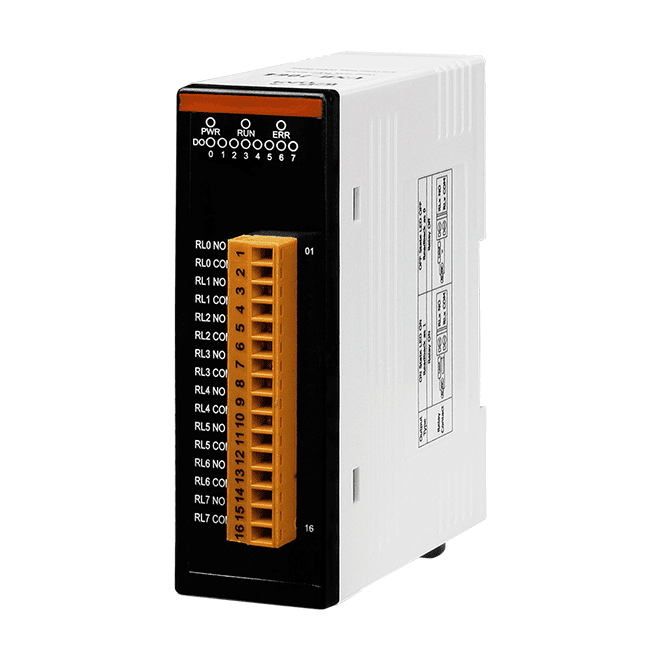

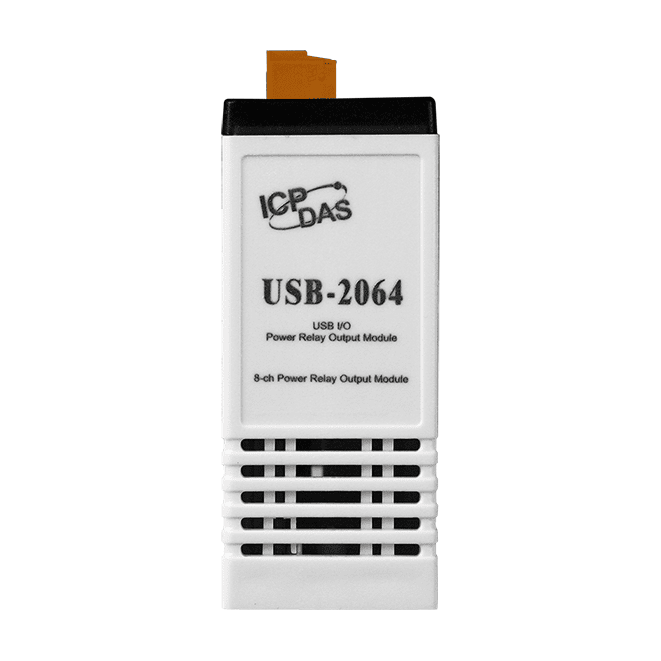

USB-2064 USB-I/O-Modul, 8-Kanal-Leistungsrelaisausgang
Das USB-2064 CR ist ein busversorgtes USB-I/O-Modul mit acht Leistungsrelaisausgängen à 5 A, Plug-and-Play-Betrieb ohne Treiber und konfigurierbaren Sicherheitswerten bei Kommunikationsausfall.
- Acht Leistungsrelaisausgänge Form A (SPST-NO), Nennlast 5 A bei 250 VAC (47 ~ 63 Hz) und 5 A bei 30 VDC
- Hardware-Watchdog (1,6 Sekunden) und programmierbarer Software-Watchdog
- Konfigurierbare Einschalt- und Sicherheitswerte für die Relaisausgänge

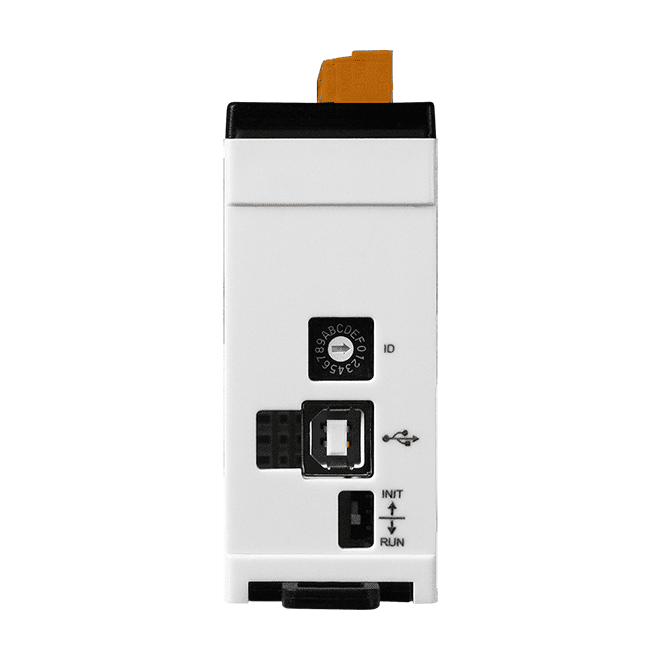

- USB 2.0 Full-Speed (12 Mbit/s), busversorgt, Plug-and-Play ohne Treiber

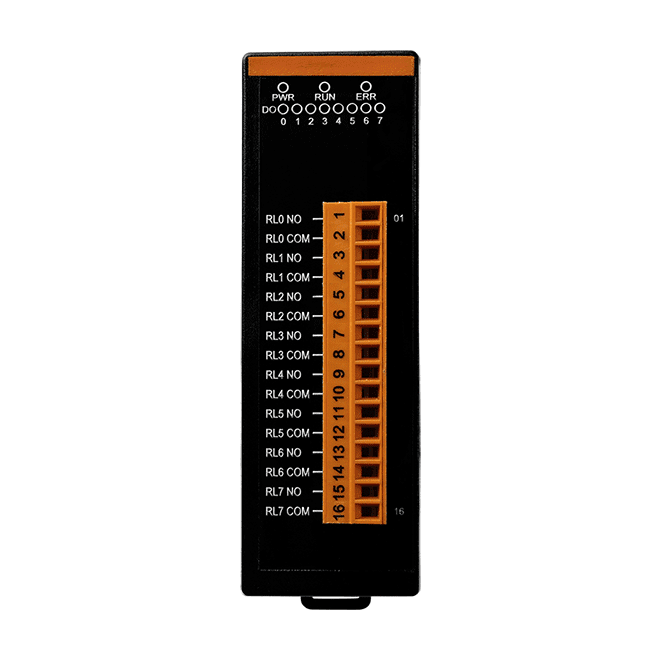

- Status-LED für jedes Relais sowie Anzeigen für Versorgung und Kommunikation
- Relais-Schaltzeit 10 ms (max.) und Abfallzeit 5 ms (max.)
130,00 € pro Stück
| 1-9 Stück | 130,00 € | |
|---|---|---|
| 10-30 Stück | 126,00 € | −3 % |
| ab 31 Stück | 123,00 € | −5 % |
Produktinformationen "USB-2064 USB-I/O-Modul, 8-Kanal-Leistungsrelaisausgang"
Das USB-2064 CR ergänzt einen PC oder Embedded-Host über eine USB-2.0-Full-Speed-Verbindung um acht Leistungsrelaisausgänge. Jeder Kanal ist ein Schließer-Kontakt (Form A, SPST-NO) mit einer Nennlast von 5 A bei 250 VAC oder 5 A bei 30 VDC und kann damit Lasten auf Netzspannungsniveau oder Gleichspannungslasten direkt schalten. Statusleuchtdioden zeigen den Zustand jedes Relais an, was Inbetriebnahme und Fehlersuche vereinfacht.
Die Zuverlässigkeitsfunktionen sind auf den unbeaufsichtigten Betrieb ausgelegt. Ein Hardware-Watchdog und ein programmierbarer Software-Watchdog arbeiten zusammen, und konfigurierbare Einschalt- und Sicherheitswerte legen die Relaiszustände fest, die das Modul bei einem Kommunikationsausfall einnimmt. Das Gerät wird über den USB-Bus versorgt und benötigt für seine eigene Elektronik keine externe Spannungsversorgung; die Nennaufnahme beträgt 1,4 W.
Für Windows und Linux werden API-Bibliotheken und Demonstrationscode für VB, C++, C#.NET, VB.NET und LabVIEW mitgeliefert. Im Lieferumfang ist ein 1,5 m langes USB-Kabel (CA-USB15) mit verriegelbarem Stecker enthalten.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Prüfeinrichtungen
| Product type: | USB I/O Module |
|---|---|
| Interface: | USB 2.0 |
| Relay outputs: | 8 |
| Power input: | USB bus powered |
| Operating temperature: | -25 ~ +75 °C |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | 1 Hardware-Watchdog (1,6 Sekunden) 1 Software-Watchdog (programmierbar) |
| EMS-Schutz | |
| ESD (IEC 61000-4-2) | 4 kV Kontakt für jede Klemme 8 kV Luft für Einzelpunkt |
| LED-Anzeigen | |
| Status | 3 x Versorgung und Kommunikation 8 x Leistungsrelais |
| Relaisausgang | |
| Kanäle | 8 x Form A (SPST-NO) |
| Kontaktbelastbarkeit | 5 A 250 VAC (47 ~ 63 Hz) 5 A 30 VDC |
| Betätigungszeit | 10 ms (max.) |
| Abfallzeit | 5 ms (max.) |
| Elektrische Lebensdauer | 1 x 10^5 Ops |
| Mechanische Lebensdauer | 2 x 10^7 Operationen |
| USB | |
| Spezifikation | USB 2.0 Full-Speed (12 Mbit/s) |
| Leistung | |
| Leistungsaufnahme | 1.4 W |
| Mechanisch | |
| Abmessungen (mm) | 33 x 107 x 87 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
