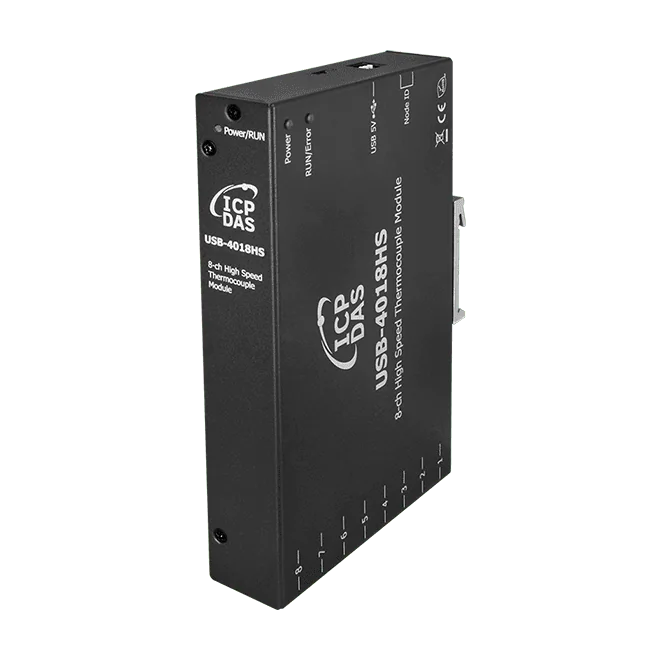

USB-4018HS 8-Kanal-Hochgeschwindigkeits-Thermoelement-USB-I/O-Modul
Busversorgtes 8-Kanal-Thermoelement-Eingangsmodul mit USB-2.0-Full-Speed-Anbindung, 100 Hz Abtastrate pro Kanal, Modbus-RTU-Unterstützung und 3000 VDC Isolation zwischen den Kanälen.
- 8 analoge Eingangskanäle für Thermoelementmessungen
- Hochgeschwindigkeitsabtastung mit 100 Hz pro Kanal
- Breite Thermoelementunterstützung: J, K, T, E, R, S, B, N, C, L, M und L(DIN43710)
- Auflösung 0,1 ºC und Genauigkeit ±0,5 ºC
- USB 2.0 Full-Speed (12 Mbit/s) mit Busversorgung, keine externe Stromversorgung erforderlich
- 3000 VDC Isolation zwischen den Modulkanälen
558,00 € pro Stück
| 1-9 Stück | 558,00 € | |
|---|---|---|
| 10-30 Stück | 530,00 € | −5 % |
| ab 31 Stück | 502,00 € | −10 % |
Produktinformationen "USB-4018HS 8-Kanal-Hochgeschwindigkeits-Thermoelement-USB-I/O-Modul"
Das USB-4018HS ist ein Thermoelement-Eingangsmodul mit 8 Kanälen und hoher Abtastrate, das über USB 2.0 Full-Speed (12 Mbit/s) direkt an einen PC angeschlossen wird. Die Stromversorgung erfolgt über den USB-Bus, eine externe Versorgung ist nicht erforderlich. Das Modul eignet sich für Ingenieure, die schnelle, galvanisch getrennte Temperaturerfassung am Arbeitsplatz, am Prüfstand oder in einem größeren PC-basierten System benötigen.
Jeder Kanal unterstützt eine breite Auswahl an Thermoelementtypen, darunter J, K, T, E, R, S, B, N, C, L, M und L(DIN43710), und tastet mit 100 Hz pro Kanal ab. Die angegebene Auflösung beträgt 0,1 ºC, die Genauigkeit ±0,5 ºC. Integrierte Watchdog-Timer, Status-LEDs und eine Isolation von 3000 VDC zwischen den Modulkanälen schützen die Messkette und den Host-Computer.
Treiber werden für Windows 7/10/11 als virtueller USB-COM-Port bereitgestellt, Linux (Kernel 2.4 oder neuer) wird ebenfalls unterstützt. Die Kommunikation erfolgt über Modbus RTU. Im Lieferumfang ist ein 1,5 m langes USB-Kabel mit Ferritkern und verriegelbaren Steckern enthalten.
Anwendungen
- SMD-Bestückungsfertigung
- Leiterplattenfertigung
- Pharmaindustrie
- Schuhproduktion
- Lebensmittelindustrie
- Allgemeine Temperaturmessung in der Automatisierung
| Analogeingänge: | 8 |
|---|---|
| Betriebstemperatur: | -25 ~ +75 °C |
| Produkttyp: | USB-I/O-Modul |
| Protokoll: | Modbus RTU |
| Schnittstelle: | USB 2.0 |
| Stromeingang: | Über USB-Bus versorgt |
| Isolation: | 3000 VDC |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | 1 Hardware-Watchdog (1,6 Sekunden) 1 Software-Watchdog (programmierbar) |
| Isolation | |
| Isolation zwischen Modulen | Ja, 3000 VDC |
| LED-Anzeigen | |
| Status | PWR: Gelb für normalen Betrieb Error: Rot für Fehleranzeige |
| Analogeingang | |
| Kanäle | 8 |
| Typ | Thermoelement: J, K, T, E, R, S, B, N, C, L, M, L(DIN43710) |
| Auflösung | 0.1ºC |
| Genauigkeit | ±0.5ºC |
| Abtastrate | 100 Hz (jeder Kanal) |
| USB | |
| Spezifikation | USB 2.0 Full-Speed (12 Mbit/s) |
| Treiber | USB-Virtual-COM-Port-Treiber für Windows 7/10/11 Linux OS (Kernel 2.4 oder neuer) |
| Protokoll | Modbus RTU |
| Leistung | |
| Leistungsaufnahme | 0,17 W max. |
| Mechanisch | |
| Abmessungen (mm) | 113 x 169 x 29 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Zubehör
ASO-0015 ist ein optionaler Wandmontagesatz für Module mit Metallgehäuse und einer Gehäusebreite von 28 mm. Damit lässt sich das Modul ohne Hutschiene an einer Wand oder Platte befestigen, was sich für Installationen eignet, bei denen der Platz auf der Hutschiene begrenzt ist oder die Montagefläche eben ist.Der Satz enthält zwei Wandmontagewinkel und sechs Schrauben, sodass alles für die Befestigung benötigte in einer Verpackung geliefert wird. Die Abmessungen des Winkels gibt der Hersteller in Millimetern an.Der Satz ist RoHS- und WEEE-zertifiziert. Prüfen Sie vor der Bestellung die Gehäusebreite Ihres Moduls, da dieses Zubehör nur für die Größe 28 mm ausgelegt ist.AnwendungenWandmontage von Metallgehäuse-Modulen mit 28 mm Breite in Schaltschränken und SchalttafelnInstallationen, bei denen die Hutschienenmontage nicht praktikabel ist
Der ASO-0023 ist ein optionaler Wandmontagesatz für Module mit einem 44 mm breiten Metallgehäuse. Damit lässt sich ein kompatibles Modul ohne Hutschiene an einer Wand oder Platte befestigen, was sich für Installationen eignet, in denen eine Hutschienenmontage nicht praktikabel ist.Der Satz enthält zwei Wandhalterungen und sechs Schrauben, sodass alles für die Befestigung Erforderliche im Lieferumfang enthalten ist. Es handelt sich um ein Zubehörteil, das separat vom vorgesehenen Modul bestellt werden muss.Das Produkt ist als RoHS- und WEEE-konform gelistet. Prüfen Sie die Gehäusebreite Ihres Moduls vor der Bestellung anhand der Spezifikation von 44 mm.AnwendungenWand- oder Plattenmontage von Modulen mit 44 mm breitem Metallgehäuse
Der ASO-0057 ist ein Wandmontagesatz zur Wandmontage von Modulen der USB-4018HS-Serie im Metallgehäuse. Er ist dafür ausgelegt, zwei Module mit einer Gehäuselänge von 153 mm aufzunehmen, sodass zwei Geräte als eine gemeinsame Installation befestigt werden können.Der Satz umfasst zwei Wandhalterungen und acht Schrauben. Er ist als RoHS- und WEEE-konform gelistet und richtet sich an Ingenieure, die für die USB-4018HS-Datenerfassungshardware im Schaltschrank oder an der Gerätewand eine einfache mechanische Befestigung benötigen.Wählen Sie den ASO-0057, wenn Sie ein Zubehörteil benötigen, das auf die Gehäusegröße von 153 mm abgestimmt ist, und keine allgemeine Halterung. Prüfen Sie vor der Bestellung die Gehäuselänge Ihrer Module, da der Satz ausschließlich für diese Gehäusegröße spezifiziert ist.AnwendungenWandmontage von zwei Modulen der USB-4018HS-Serie im Metallgehäuse
ASO-0059 ist ein optionaler Wandmontagesatz für die USB-4018HS-Serie. Er ist für Module im Metallgehäuse mit einer Breite von 153 mm ausgelegt und ermöglicht eine einfache Befestigung des Geräts an der Wand, statt es auf einer Platte oder Hutschiene zu montieren.Der Satz wird mit allem Notwendigen für die Befestigung geliefert:Ein WandmontagewinkelVier SchraubenDer ASO-0059 ist RoHS- und WEEE-zertifiziert. Vergleichen Sie vor der Bestellung die Gehäusebreite Ihres Moduls mit der Spezifikation von 153 mm.AnwendungenWandmontage eines 153 mm breiten USB-4018HS-Moduls im Metallgehäuse
Ähnliche Produkte

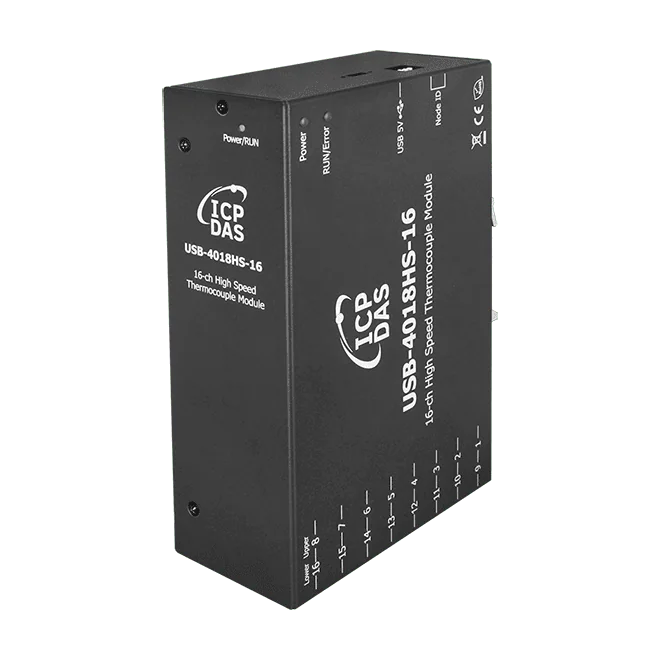

Das USB-4018HS-16 ist ein per USB angebundenes Thermoelement-Messmodul für Ingenieure, die 16 Kanäle Temperaturdaten an einem PC benötigen, ohne eine dedizierte Datenerfassungskarte einzusetzen. Es wird über den Bus versorgt, sodass kein separates Netzteil erforderlich ist, und unterstützt die Thermoelementtypen J, K, T, E, R, S, B, N, C, L, M und L (DIN43710).Jeder Kanal führt eine automatische Kaltstellenkompensation durch, mit einer angegebenen Auflösung von 0,1 ºC und einer Genauigkeit von ±0,5 ºC. Jeder Kanal tastet mit 100 Hz ab, und die Modul-interne Trennung mit 3000 VDC isoliert die internen Schaltkreise des Moduls. Die Konfiguration erfolgt über das Utility der USB-4000-Serie, mit dem sich Einrichtung und Test ohne Programmierung durchführen lassen.Ein 1,5 m langes, verriegelbares USB-Kabel mit Ferritkern ist in dieser Bestellnummer enthalten. Das Modul verwendet das Protokoll Modbus RTU über seinen virtuellen USB-COM-Port; der Treiber wird für Windows 7/10/11 und Linux (Kernel 2.4 oder neuer) bereitgestellt.AnwendungenSMD-BestückungLeiterplattenfertigungSchuhproduktionPharmaindustrieLebensmittelindustrieAllgemeine Temperaturmessung in industriellen Umgebungen
