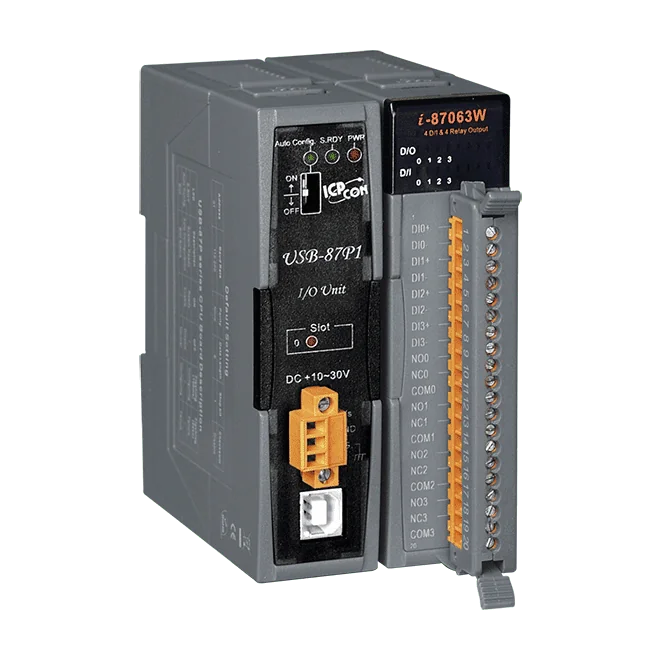

USB-87P1-G 1-Slot USB-I/O-Erweiterungseinheit mit intelligenter DCON-CPU
1-Slot-USB-I/O-Erweiterungseinheit für Module der I-87K-Serie mit dem ASCII-basierten DCON-Protokoll. Variante mit grauer Abdeckung, 10 ~ 30 VDC Eingang und Betrieb bei -25 ~ +75 °C.
- Ein USB-Anschluss verbindet die Erweiterungseinheit mit dem Host, mit Typ-B-Steckverbinder für 3000 VDC
- Ein Steckplatz für I/O-Module der I-87K-Serie, Hot Swap zulässig
- Automatische Konfiguration über einen 1-Bit-DIP-Schalter gesteuert
- LED-Anzeigen für Versorgung, System, automatische Konfiguration und Steckplatzstatus
- DCON-Protokoll (ASCII-basiert) für die Kommunikation
- Weiter 10 ~ 30 VDC Spannungseingang mit galvanisch getrenntem Eingang, 1,0 W Leistungsaufnahme
285,00 € pro Stück
| 1-9 Stück | 285,00 € | |
|---|---|---|
| 10-30 Stück | 271,00 € | −5 % |
| ab 31 Stück | 257,00 € | −10 % |
Produktinformationen "USB-87P1-G 1-Slot USB-I/O-Erweiterungseinheit mit intelligenter DCON-CPU"
USB-87P1-G CR erweitert die I/O eines Host-Systems über eine einzelne USB-Verbindung. Sie nimmt ein Modul der I-87K-Serie auf und enthält ein intelligentes CPU-Modul, das über das ASCII-basierte DCON-Protokoll kommuniziert. Mit der Einheit werden über 30 I/O-Typen der I-87K-Serie unterstützt, die analoge und digitale Ein- und Ausgänge sowie Zähler- und Frequenzfunktionen abdecken.
Die Einheit ist für raue und elektrisch störbehaftete Einsatzorte ausgelegt. Sie akzeptiert einen weiten Eingangsbereich von 10 ~ 30 VDC, verfügt über einen galvanisch getrennten Spannungseingang und arbeitet im Betriebstemperaturbereich von -25 ~ +75 °C. Installation und Wartung werden durch Hot-Swap-Unterstützung, automatische Konfiguration und LED-Anzeigen zur Fehlererkennung vereinfacht.
Die Softwareunterstützung umfasst DLL, LabVIEW-Treiber, InduSoft-Treiber, Linux-Treiber und OPC-Server-Optionen, sodass die auf der Einheit installierten I-87K-Module in verschiedene Softwaresysteme eingebunden werden können. Die Variante mit grauer Abdeckung (G) ist die unter diesem Bestellcode gelieferte.
Anwendungen
- Erweiterung der I/O eines Host-Systems über USB in rauen oder störbehafteten Umgebungen
- Verteilte Datenerfassung und Steuerung mit Modulen der I-87K-Serie
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Montage: | DIN-Schiene, Wand |
| Produkttyp: | USB-I/O-Erweiterungseinheit |
| Protokoll: | DCON |
| Schnittstelle: | USB |
| Stromeingang: | +10 ~ 30 VDC |
| Ports: | 1 |
| Isolation: | Isolierter Spannungseingang |
Technische Daten
| Haupteinheit | |
|---|---|
| 64-Bit-Hardware-Seriennummer | Ja |
| LED-Anzeigen | |
| Status | 1 x Versorgung, 1 x System, 1 x Auto-Konfiguration, 1 x Steckplatz |
| I/O-Erweiterung | |
| I/O-Typ | I-87K-Serie |
| Steckplätze | 1 |
| HMI | |
| DIP-Schalter | 1 Bit für Autokonfiguration |
| USB | |
| Steckverbinder | 1 x USB (Typ B, 3000 VDC) |
| Leistung | |
| Eingangsbereich | +10 ~ 30 VDC |
| Leistungsaufnahme | 1.0 W |
| Mechanisch | |
| Abmessungen (mm) | 64 x 120 x 111 (W x L x H) |
| Installation | DIN-Schiene, Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Ähnliche Produkte

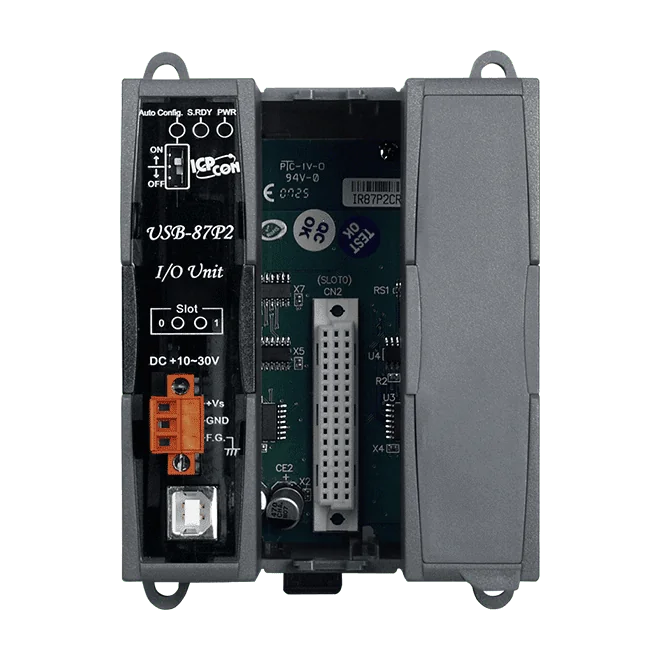

USB-87P2-G CR erweitert industrielle I/O-Kanäle über einen einzigen USB-Anschluss. Die beiden Steckplätze nehmen Module der I-87K-Serie auf und ermöglichen Ingenieuren so auf kompakte Weise, analoge, digitale, Zähler- und Frequenzkanäle über eine DCON-basierte Schnittstelle an einen Host-PC anzubinden.Die Einheit ist für raue, elektrisch störbehaftete Einsatzorte ausgelegt. Sie akzeptiert einen weiten Versorgungsbereich von 10 ~ 30 VDC, verfügt über einen isolierten Spannungseingang und arbeitet im Bereich von -25 ~ +75 °C. Hot-Swap, automatische Konfiguration und LED-Fehleranzeige vereinfachen Installation und Wartung, während zweifacher Watchdog, programmierbares Einschaltverhalten und Sicherheitswerte einen sicheren, vorhersagbaren Betrieb unterstützen.Die Softwareunterstützung umfasst einen DLL-Treiber, einen LabVIEW-Treiber, einen InduSoft-Treiber, einen Linux-Treiber und einen OPC-Server, sodass die auf der Einheit montierten Module in unterschiedlichste Softwaresysteme eingebunden werden können.AnwendungenRemote-I/O-Erweiterung für industrielle Steuerung und ÜberwachungDatenerfassung in rauen oder elektrisch störbehafteten UmgebungenIntegration von I-87K-Modulen in kundenspezifische Software über DLL, LabVIEW, InduSoft, Linux oder OPC

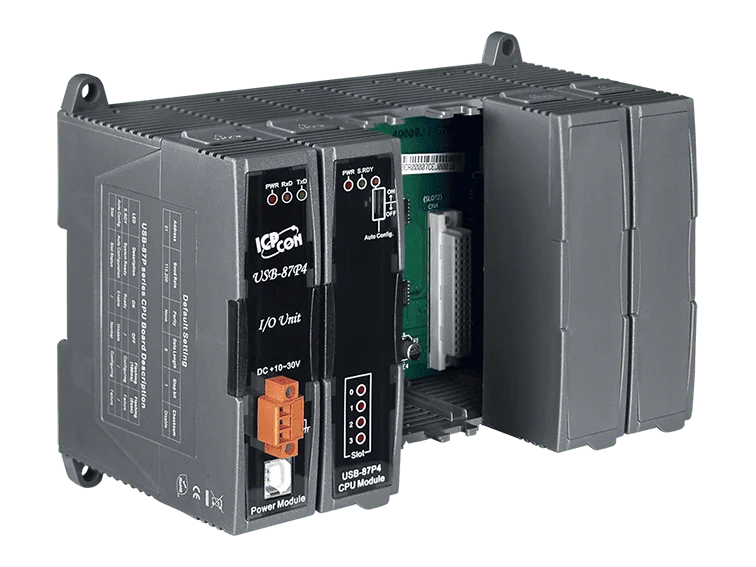

Die USB-87P4-G CR erweitert die I/O über eine einzige USB-Verbindung und bietet Ingenieuren vier Steckplätze für Module der Serie I-87K. Ein intelligentes CPU-Modul übernimmt die Kommunikation über das ASCII-basierte DCON-Protokoll, sodass die Module über einen einfachen Textbefehlssatz angesprochen werden können.Die Einheit ist für elektrisch störbehaftete und raue Einsatzorte ausgelegt. Sie akzeptiert einen weiten Eingangsbereich von 10 ~ 30 VDC mit galvanisch getrennter Versorgung und arbeitet im Bereich von -25 ~ +75 °C. Hot-Swap, automatische Konfiguration und LED-Fehleranzeige vereinfachen Installation und Wartung, während doppelter Watchdog sowie programmierbare Einschaltverhalten und Sicherheitswerte einen sicheren Systembetrieb unterstützen.Mehr als 30 I-87K-Module werden unterstützt, darunter Analogein- und -ausgänge, digitale Ein- und Ausgänge sowie Zähler- und Frequenzfunktionen. Die Softwareunterstützung umfasst eine DLL, einen LabVIEW-Treiber, einen InduSoft-Treiber, einen Linux-Treiber und einen OPC-Server.AnwendungenDatenerfassung und I/O-Erweiterung für USB-verbundene PCs und SystemeRaue oder elektrisch störbehaftete industrielle UmgebungenÜberwachung und Steuerung von Analog-, Digital-, Zähler- und Frequenz-I/O

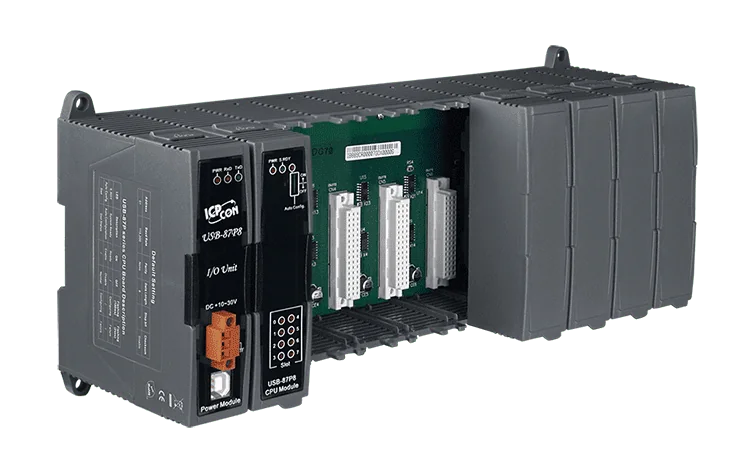

USB-87P8-G CR erweitert die I/O über einen einzelnen USB-Anschluss und bietet Ingenieuren acht Steckplätze für Module der I-87K-Serie in einer Hutschienen- oder Wandmontage-Einheit. Sie eignet sich für Anlagen, in denen mit elektrischen Störungen und rauen Umgebungsbedingungen zu rechnen ist, mit einem weiten Versorgungseingang von 10 ~ 30 VDC, galvanisch getrennter Stromversorgung und einem Betriebsbereich von -25 ~ +75 °C.Installation und Wartung werden durch Hot-Swap, automatische Konfiguration und LED-Anzeigen, die Störungen auf einen Blick zeigen, vereinfacht. Doppelter Watchdog-Schutz, programmierbares Einschaltverhalten und programmierbare Sicherheitswerte bieten zusätzliche Kontrolle für sicherheitsbewusste Auslegungen.Über 30 I-87K-Module werden unterstützt, darunter Analog-Ein- und -Ausgänge, Digital-Ein- und -Ausgänge sowie Zähler- und Frequenzfunktionen. Das Gerät wird mit DLL-, LabVIEW-, InduSoft-, Linux- und OPC-Server-Softwareoptionen ausgeliefert, sodass die Module in verschiedene Softwaresysteme integriert werden können.AnwendungenIndustrielle I/O-Erweiterung in rauen oder elektrisch gestörten UmgebungenPC-basierte Datenerfassung und Steuerung über USB-angebundene I/O
