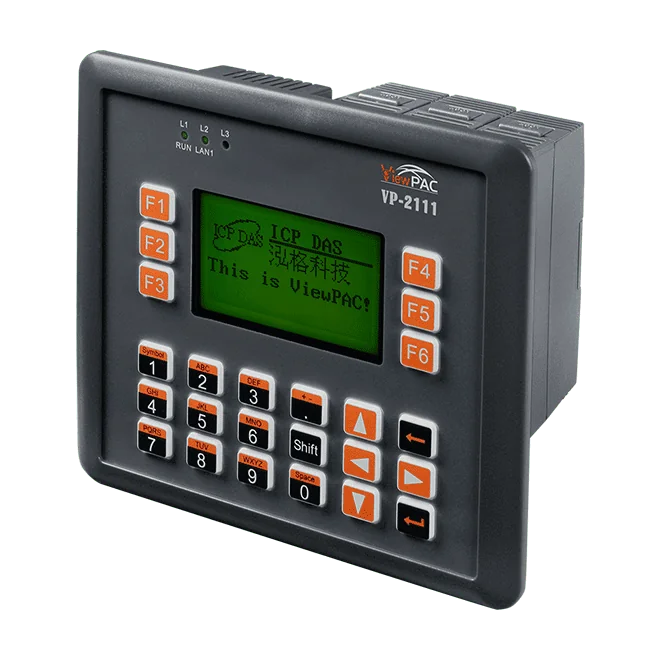

VP-2111 ViewPAC mit MiniOS7, 3 I/O-Steckplätzen und STN-LCD-Display
VP-2111 CR vereint ein PAC, grafisches Display und eine 24-Tasten-Gummitastatur in einem Gerät, mit 80186-CPU, MiniOS7 und drei Steckplätzen für I/O-Module der Serien I-8K und I-87K.
- 80186-CPU mit 80 MHz, betrieben vom DOS-ähnlichen eingebetteten Betriebssystem MiniOS7
- Drei Steckplätze für hochbauende I/O-Module der Serien I-8K und I-87K
- STN-Punktmatrix-LCD 128x64 mit englischen und vereinfacht-chinesischen Schriftarten
- 24-Tasten-Gummitastatur, Summer und Frontplatte mit Schutzart IP65
- Ein 10/100-Base-TX-Ethernet-Anschluss sowie RS-232-, RS-485- und RS-232/RS-485-Schnittstellen
- Modbus-Bibliothek enthalten, mit Entwicklungswerkzeugen für die Programmiersprache C
Dieser Artikel wird je Auftrag kalkuliert. Nennen Sie uns die Menge, wir antworten mit Preis und Lieferzeit.
Angebot anfragen
Produktinformationen "VP-2111 ViewPAC mit MiniOS7, 3 I/O-Steckplätzen und STN-LCD-Display"
VP-2111 CR ist ein wandmontierbares ViewPAC, das Steuerungslogik, lokale Bedienoberfläche und I/O-Erweiterung in einem einzigen Gerät vereint. Es ist die englische und vereinfacht-chinesische Version des Standard-VP-2111, mit einer 80186-CPU mit 80 MHz und dem eingebetteten Betriebssystem MiniOS7, das laut Hersteller in 0,4 bis 0,8 Sekunden startet.
Das Gerät verfügt über drei Steckplätze für hochbauende Module der Serien I-8K und I-87K, die digitale, analoge, Zähler-/Frequenz- und Motion-Control-Funktionen abdecken. Das STN-LCD, die 24-Tasten-Gummitastatur und die Frontplatte mit Schutzart IP65 ermöglichen es Bedienern, die Maschine vor Ort zu bedienen. Ein Ingenieur würde es dort einsetzen, wo sonst ein separates HMI und eine separate SPS nötig wären, da es Systemkosten und Platz im Schaltschrank reduziert.
Die Software wird in C entwickelt, und eine Modbus-Bibliothek ist enthalten. Programme können über RS-232 oder Ethernet geladen werden. Das Gerät bietet integrierte Hardware-Diagnose und einen 64-MB-NAND-Flash zur Datenspeicherung.
Anwendungen
- Lokale Bedienfelder, die HMI- und SPS-Funktionen kombinieren
- Wandmontierte Maschinensteuerungen mit I-8K- oder I-87K-I/O-Erweiterung
- Ersatz separater HMI- und SPS-Lösungen zur Reduzierung von Kosten und Schaltschrankplatz
| Betriebstemperatur: | -15 ~ +55 °C |
|---|---|
| Montage: | Wand |
| Produkttyp: | SPS |
| Protokoll: | Modbus |
| Schnittstelle: | Ethernet, RS-232, RS-485 |
| Stromeingang: | +10 ~ 30 VDC |
| Ports: | 4 |
| Isolation: | 1 kV (Versorgung), 2500 VDC (RS-485) |
Technische Daten
| Software | |
|---|---|
| BS | MiniOS7 |
| Entwicklung | C-Sprache |
| CPU-Modul | |
| CPU | 80186 oder kompatibel, 16 Bit und 80 MHz |
| 64-Bit-Hardware-Seriennummer | Ja |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NAND-Flash | 64 MB |
| NVRAM | 31 Bytes |
| SRAM | 768 KB SDRAM, 512 KB SRAM mit Dual-Batteriepufferung |
| Echtzeituhr | Sekunden, Minuten, Stunden, Datum, Wochentag, Monat, Jahr bereitstellen |
| Watchdog-Timer | Ja |
| Anzeige | |
| Typ | STN, 128x64 Punktmatrix-LCD |
| Textschriftart | Englisch + vereinfachtes Chinesisch |
| LED-Anzeigen | |
| Status | 1 x System, 1 x Power, 1 x Ethernet/3 x Programmierbar |
| I/O-Erweiterung | |
| I/O-Typ | I-8K, I-87K-Serie |
| Steckplätze | 3 |
| HMI | |
| Summer | Ja |
| Gummitastatur | 24 |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| COM-Anschlüsse | |
| Ports | 1 x RS-232, 1 x RS-485 (2500 VDC galvanisch getrennt), 1 x RS-232/RS-485 |
| Leistung | |
| Eingangsbereich | +10 ~ 30 VDC (1 kV isoliert) |
| Leistungsaufnahme | 6.0 W |
| Mechanisch | |
| Abmessungen (mm) | 182 x 158 x 125 (W x L x H) |
| Installation | Wandmontage |
| Schutzart | Frontplatte: IP65 |
| Gewicht | 635 g |
| Umgebung | |
| Betriebstemperatur | -15 ~ +55 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 5 ~ 90 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
