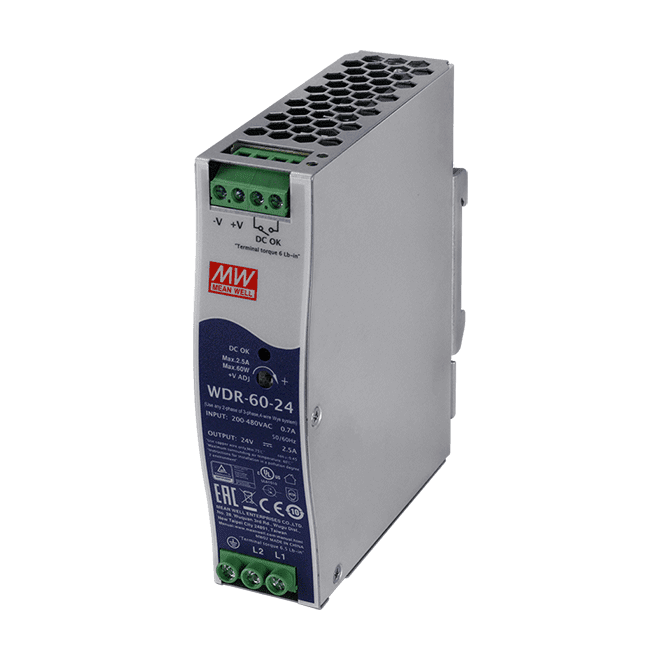

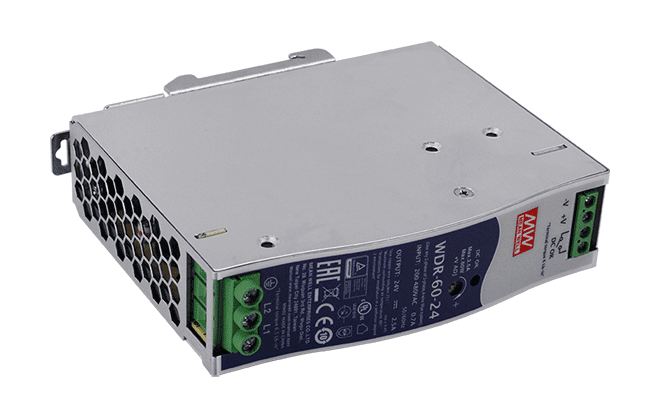

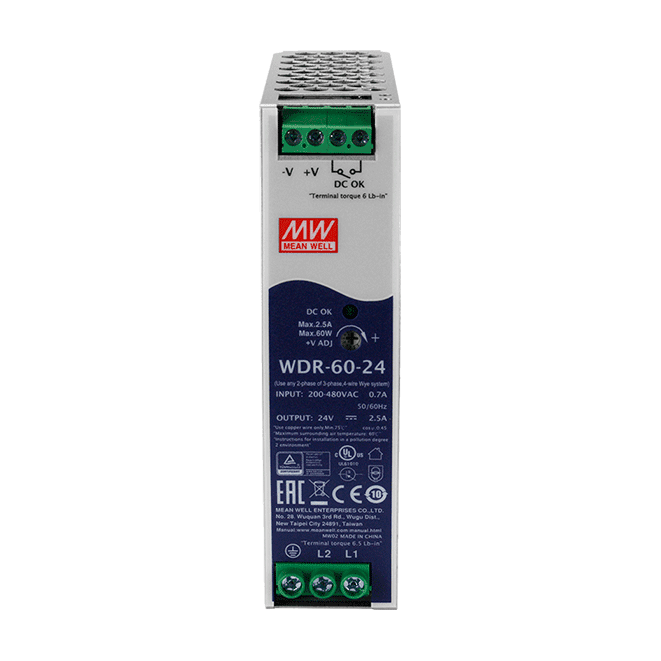

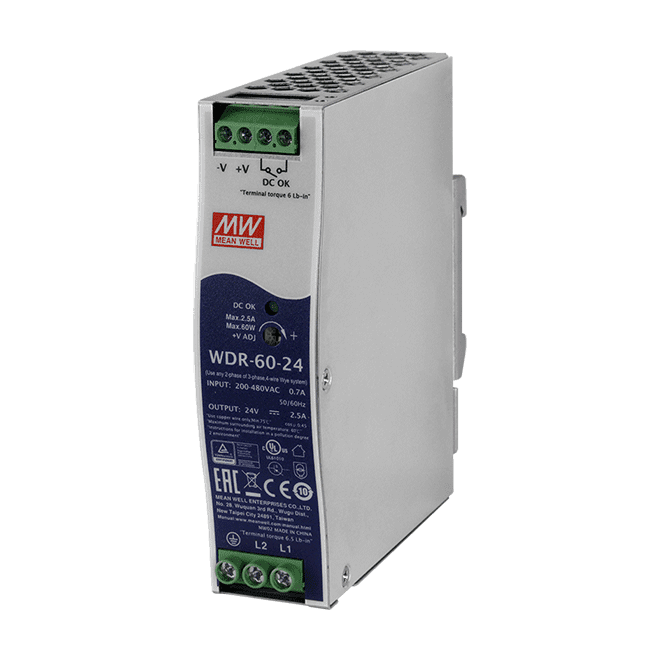

WDR-60-24 DIN-Rail-Netzteil, 180~550 VAC auf 24 VDC/2,5 A, 60 W
60-W-DIN-Rail-Netzteil mit ultra-weitem Eingangsbereich von 180~550 VAC für ein- oder zweiphasige Systeme, liefert 24 VDC/2,5 A im Betriebsbereich von -30 ~ +85 °C.
- Ultra-weiter Eingang 180 ~ 550 VAC für einphasige oder zweiphasige Systeme
- 60 W Nennleistung, 24 VDC bei 2,5 A, 89 % Wirkungsgrad
- Schmales 32-mm-Metall-DIN-Rail-Gehäuse mit freier Luftkonvektionskühlung
- Betriebstemperatur -30 ~ +85 °C, mit Leistungsreduzierung oberhalb von +60 °C
- 4,7 KVac Ein-/Ausgangsisolation (verstärkt) und Überspannungskategorie III
- Schutzfunktionen gegen Kurzschluss, Überlast, Überspannung und Übertemperatur
77,00 € pro Stück
| 1-9 Stück | 77,00 € | |
|---|---|---|
| 10-30 Stück | 74,00 € | −4 % |
| ab 31 Stück | 73,00 € | −5 % |
Produktinformationen "WDR-60-24 DIN-Rail-Netzteil, 180~550 VAC auf 24 VDC/2,5 A, 60 W"
WDR-60-24 CR ist ein 60-W-DIN-Rail-Netzteil für Industrieschaltschränke mit stark schwankender Netzversorgung. Der Eingangsbereich von 180 ~ 550 VAC eignet sich für einphasige oder zweiphasige Systeme, sodass ein Gerät ein breites Spektrum an Netzbedingungen abdeckt, ohne eine eigene Variante für jede Spannung zu benötigen.
Das 32 mm schmale Metallgehäuse wird auf TS-35/7.5- oder TS-35/15-Tragschienen montiert und durch freie Luftkonvektion gekühlt. Der 24-VDC-Ausgang ist zwischen 31 ~ 37 V einstellbar. Ein DC-OK-Relaiskontakt meldet den Ausgangsstatus, und Schutzfunktionen gegen Kurzschluss, Überlast, Überspannung und Übertemperatur sind integriert. Das Gerät ist für Überspannungskategorie III ausgelegt.
Die verstärkte Ein-/Ausgangsisolation von 4,7 KVac und die Spannungstoleranz von ±1,0 % machen es zu einer praxisgerechten Wahl für Automatisierungs-, Überwachungs- und Telekommunikationsgeräte. Der Betrieb ist bis +85 °C spezifiziert, mit Leistungsreduzierung oberhalb von +60 °C. Zudem ist das Gerät für den Betrieb in 2000 m Höhe freigegeben.
Anwendungen
- Industrieautomation
- Überwachung
- Telekommunikation
| Product type: | Power supply |
|---|---|
| Isolation: | 4.7 KVac |
| Power input: | 180 ~ 550 VAC |
| Operating temperature: | -30 ~ +85 °C |
| Mounting: | DIN-rail |
| Housing: | Metall |
Technische Daten
| Sicherheit | |
|---|---|
| Standard | UL61010 zugelassen, EN61558-2-16, EAC TP TC 004 zugelassen; Auslegung gemäß GL und EN60204-1 (auf Anfrage) |
| EMV | |
| Standard | Konform zu EN55011, EN55032 (CISPR32), EN61204-3 Klasse B, EN61000-3-2 Klasse A, EN61000-3-3 EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN55035, EN61000-6-2, EN61204-3, Schwerindustrie, Kriterium A |
| Eingang | |
| Spannungsbereich | 180 ~ 550 VAC 254 ~ 780 VDC |
| Frequenzbereich | 47 ~ 63 Hz |
| Einschaltstrom (Typ.) | KALTSTART 30 A/230 VAC 50 A/400 VAC |
| Leckstrom | <2 mA / 530 VAC |
| Ausgang | |
| Welligkeit & Rauschen (max.) | 150 mVp-p |
| Einstellbereich der Spannung | 31 ~ 37 V |
| Spannungstoleranz | ±1.0% |
| Linearität | ±0.5% |
| Lastregelung | ±0.5% |
| Einstellzeit, Anstiegszeit | 1000 ms, 70 ms, 20 ms/400 VAC 2000 ms, 70 ms, 10 ms/230 VAC bei Volllast |
| DC-Spannung | 24 V |
| Nennleistung | 60 W |
| Nennstrom | 2.5 A |
| Wirkungsgrad | 89% |
| Schutz | |
| Überspannung | 31 ~ 37 V Schutzart: Ausgangsspannung abschalten, zum Wiederherstellen neu einschalten |
| Überlast | 105 ~ 135 % Nennausgangsleistung Schutzart: Konstantstrombegrenzung, erholt sich automatisch nach Beseitigung des Fehlers |
| Funktion | |
| DC-OK-Aktivsignal (max.) | 30 V/1 A ohmsch |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | (32 * 125.2 * 102) mm |
| Umgebung | |
| Betriebstemperatur | -30 ~ +85°C |
| Lagertemperatur | -40 ~ +85°C |
| Feuchtigkeit | 20 ~ 90 % rel. Luftf., nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
