WP-8129-CE7 InduSoft WinPAC 1-Slot Windows CE 7.0 PAC (300 Tags)
WinPAC-Steuerung mit Windows CE 7.0 und vorinstallierter InduSoft-Runtime, 1-GHz-Cortex-A8-CPU und einem Erweiterungssteckplatz für I/O-Module vom Typ I-8K oder I-87K.
- Cortex-A8-CPU mit 1,0 GHz, 512 MB DDR3-SDRAM und 256 MB Flash
- Windows CE 7.0 Professional mit vorinstallierter InduSoft-Runtime (300 Tags)
- Ein I/O-Erweiterungssteckplatz für Module vom Typ I-8K (parallel) oder I-87K (seriell)
- Zwei RJ-45-Ethernet-Ports 10/100/1000Base-TX
- 1 x RS-232 (nicht galvanisch getrennt) und 1 x RS-485 (galvanisch getrennt, 3000 VDC) als serielle Schnittstellen
- Redundante Spannungseingänge mit einem Alarmrelais (1 A bei 24 VDC)
Dieser Artikel wird je Auftrag kalkuliert. Nennen Sie uns die Menge, wir antworten mit Preis und Lieferzeit.
Angebot anfragen
Nicht mehr verfügbar
Produktinformationen "WP-8129-CE7 InduSoft WinPAC 1-Slot Windows CE 7.0 PAC (300 Tags)"

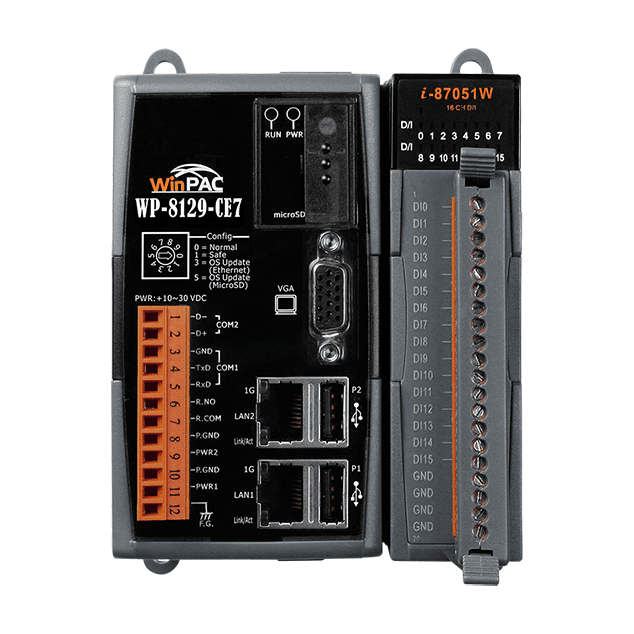

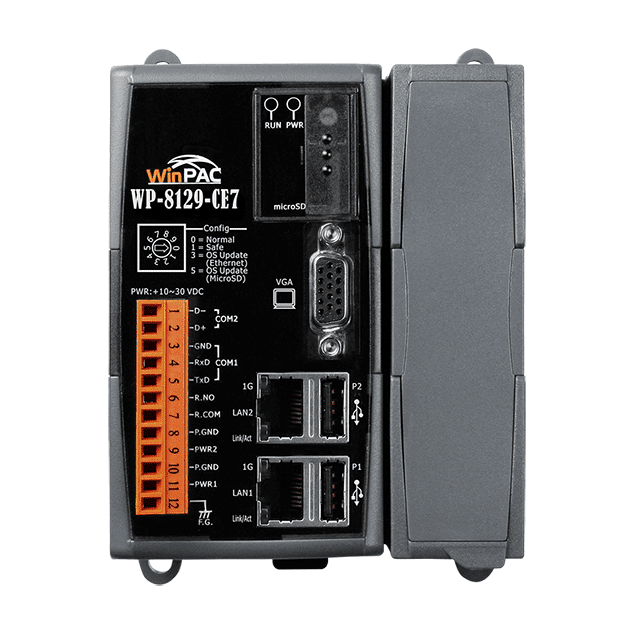

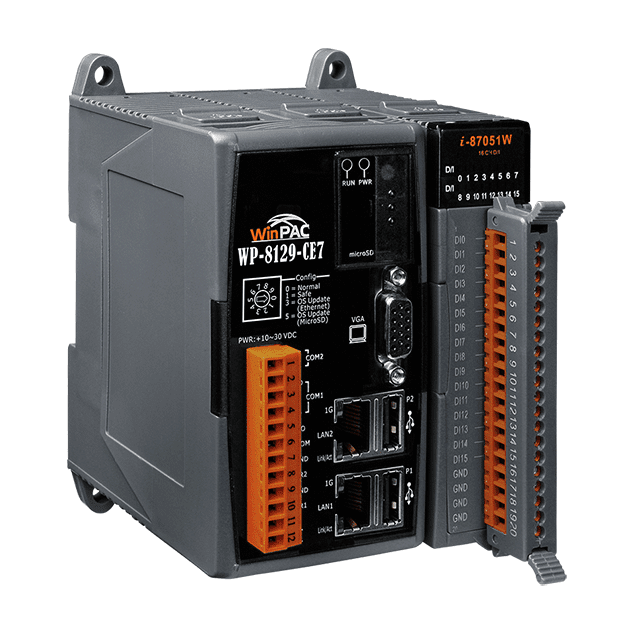

WP-8129-CE7 CR ist eine WinPAC-Steuerung mit einem Steckplatz, auf der Windows CE 7.0 Professional läuft. Die InduSoft-Runtime (300 Tags) ist bereits vorinstalliert. Sie eignet sich für Ingenieure, die auf einer kompakten Hutschienen- oder Wandmontage-Steuerung ein HMI- oder SCADA-Frontend benötigen.
Das Gerät basiert auf einem 1-GHz-Cortex-A8-Prozessor mit 512 MB DDR3-SDRAM und 256 MB Flash sowie einem microSD-Steckplatz zur Speichererweiterung. Echtzeitfähigkeit und eine 64-Bit-Hardware-Seriennummer zum Softwareschutz sind integriert.
Die Konnektivität umfasst zwei 10/100/1000Base-TX-Ethernet-Ports, einen nicht galvanisch getrennten RS-232-Port, einen RS-485-Port mit 3000 VDC Isolation und zwei USB-Anschlüsse. Der einzelne Erweiterungssteckplatz nimmt I/O-Module vom Typ I-8K (parallel) oder I-87K (seriell) auf. Außerdem sind ein redundanter Spannungseingang und ein Alarmrelais vorhanden.
Anwendungen
- Entwicklung und Betrieb von HMI (Mensch-Maschine-Schnittstelle)
- SCADA-Systeme (Supervisory Control and Data Acquisition)
| Product type: | PAC |
|---|---|
| Interface: | Ethernet, RS-232, RS-485, USB, VGA |
| Ports: | 2 Ethernet |
| Isolation: | RS-485 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
Technische Daten
| Software | |
|---|---|
| BS | Windows CE 7.0 |
| Service | FTP-Server, Webserver (unterstützt VBScript, JAVA-Script), eingebetteter SQL-Server |
| Mehrsprachige Unterstützung | Englisch, Deutsch, Französisch, Spanisch, Russisch, Italienisch, Koreanisch, vereinfachtes Chinesisch, traditionelles Chinesisch |
| SDK | DLL für VC, DLL für Visual Studio.NET 2008 |
| Haupteinheit | |
| CPU | Cortex-A8 (1,0 GHz) |
| 64-Bit-Hardware-Seriennummer | Ja, für Software-Kopierschutz |
| Systemspeicher | DDR3-SDRAM: 512 MB |
| Lagerung | Flash: 256 MB; microSD-Steckplatz mit einer microSD-Karte (unterstützt bis 32 GB) |
| Nichtflüchtiger Speicher | MRAM: 128 KB; EEPROM: 16 KB |
| Echtzeituhr | Sekunde, Minute, Stunde, Datum, Wochentag, Monat, Jahr bereitstellen |
| Watchdog-Timer | Ja |
| Anzeige | |
| Signal | VGA: 800 x 600, 1024 x 768 |
| LED-Anzeigen | |
| Status | 1 x programmierbar |
| I/O-Erweiterung | |
| Steckplätze | 1 |
| HMI | |
| Drehschalter | Ja (0 ~ 9) |
| DIP-Schalter | Ja (8 Bit) |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100/1000Base-TX |
| COM-Anschlüsse | |
| Ports | 1 x RS-232, nicht galvanisch getrennt; 1 x RS-485 (3000VDC galvanisch getrennt) |
| USB | |
| Steckverbinder | 2 x USB |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Redundante Spannungseingänge | Ja, mit einem Leistungsrelais (1 A @ 24 VDC) für Alarm |
| Leistungsaufnahme | 7,3 W (0,3 A @ 24 VDC) |
| Mechanisch | |
| Abmessungen (mm) | 95 x 132 x 111 (W x L x H) |
| Installation | DIN-Schiene und Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80°C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
