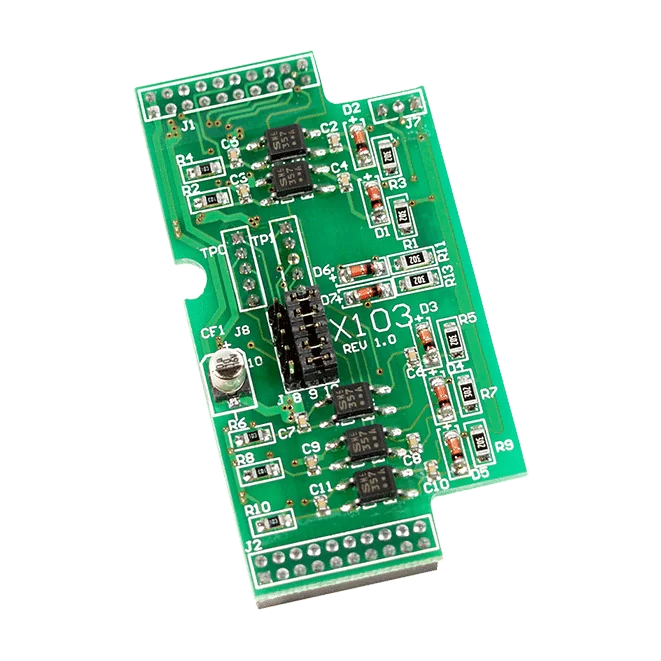

X103 X-Board 7-Kanal isoliertes Digitaleingangsmodul für I-7188XC

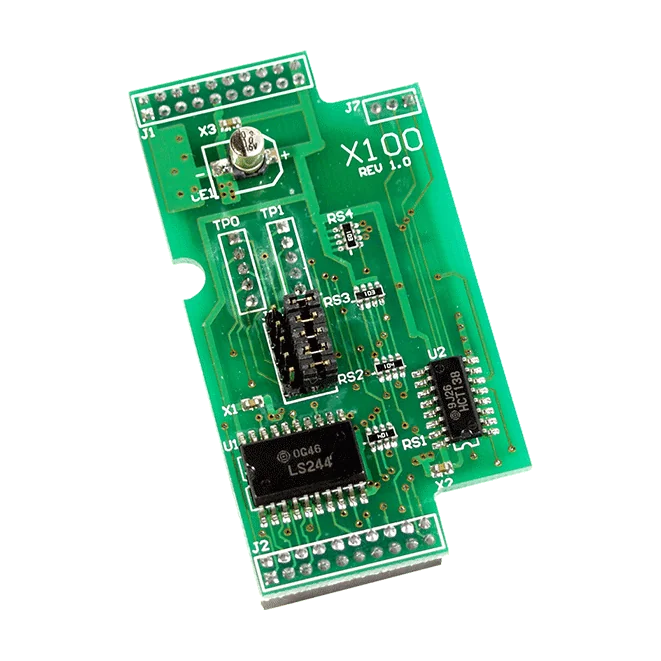

X100 ergänzt einen kompatiblen µPAC-Controller um acht nicht isolierte digitale Eingangskanäle. Das Board ist für den I-7188XC ausgelegt, sodass Anwender, die zusätzliche binäre Eingänge auf dieser Plattform benötigen, es direkt einsetzen können, ohne eine separate I/O-Einheit zu verwenden.Jeder Kanal erkennt einen EIN-Zustand bei 3,5 bis 30 VDC und einen AUS-Zustand bei maximal 1 VDC. Das Board nimmt 0,3 W auf und misst 38 mm x 64 mm. Es arbeitet im Bereich von -25 bis +75 °C und ist für eine relative Luftfeuchtigkeit von 5 bis 90 % ohne Kondensation ausgelegt.Pro µPAC kann nur ein X-Board eingesetzt werden. Planen Sie daher die Steckplatzbelegung vor der Bestellung. Da die Eingänge nicht isoliert sind, prüfen Sie die Verdrahtung anhand Ihres Systementwurfs.AnwendungenDigitale Eingangserweiterung für den Controller I-7188XC

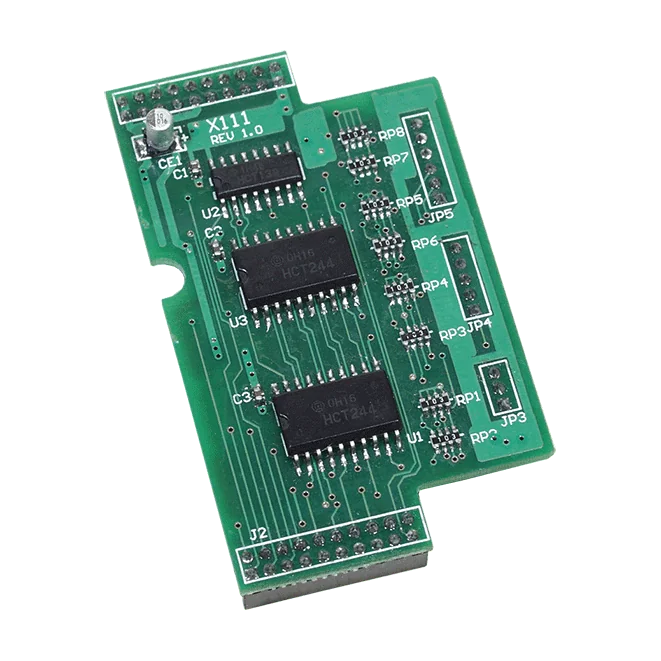

Das X111 ist ein nicht isoliertes X-Board mit 13 digitalen Ausgangskanälen zur Erweiterung der Digitalausgänge kompatibler I-7188- und uPAC-Steuerungen. Die Open-Collector-TTL-Ausgänge eignen sich zum Schalten externer Lasten mit bis zu +30 VDC und 100 mA pro Kanal.Das X111 ist für die Serien I-7188XB, I-7188XG, I-7188EX, I-7188EG und uPAC-7186EX ausgelegt. Jede uPAC akzeptiert nur ein X-Board, daher ist das X111 eine praktische Wahl, wenn ein einzelner 13-Kanal-Digitalausgangsblock auf einer unterstützten Steuerung benötigt wird. Die Platine misst 38 mm x 64 mm und ist für eine Betriebstemperatur von -25 ~ +75 °C ausgelegt.13 digitale Ausgangskanäle ohne PotenzialtrennungOpen-Collector-Ausgänge vom TTL-TypLaststromspannung bis +30 VDC und Laststrom von 100 mAKompatibel mit den Steuerungen der Serien I-7188XB, I-7188XG, I-7188EX, I-7188EG und uPAC-7186EXAnwendungenErweiterung der Digitalausgänge unterstützter I-7188- und uPAC-SteuerungenSchalten externer Lasten mit bis zu +30 VDC und 100 mA pro Kanal

Das X110 CR ist ein nicht isoliertes X-Board mit 14 Digitaleingängen, das kompatible Steuerungen der Serien I-7188 und uPAC-7186EX um 14 digitale Eingangskanäle erweitert. Jeder Kanal erkennt einen EIN-Pegel von 3,5 ~ 30 VDC und einen AUS-Pegel von maximal 1 VDC.Es ist für die Serien I-7188XB, I-7188XG, I-7188EX, I-7188EG und uPAC-7186EX ausgelegt. Pro uPAC kann nur ein X-Board eingesetzt werden, weshalb es sich für Anwendungen eignet, die eine kompakte digitale Eingangserweiterung auf einer einzelnen Steuerung benötigen.Deckt den EIN-Bereich von 3,5 ~ 30 VDC und den AUS-Pegel von maximal 1 VDC für die direkte Signalerfassung abBetriebsbereich von -25 ~ +75 °C, Lagerung von -40 ~ +80 °CKompakte Abmessungen von 38 mm x 64 mmAnwendungenDigitale Eingangserweiterung kompatibler Steuerungen der Serien I-7188 und uPAC-7186EXErfassung von EIN/AUS-Statussignalen im Bereich von 3,5 ~ 30 VDC

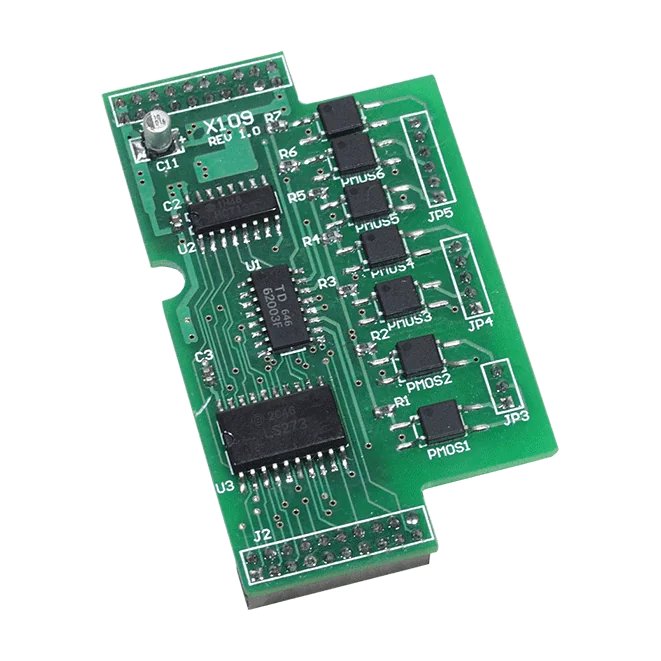

Das X109 ergänzt unterstützte Steuerungen der Serien I-7188 und uPAC-7186EX um sieben PhotoMos-Relaisausgänge. Jeder Kanal ist ein Schließer (Form A), sodass Ingenieure externe Stromkreise direkt aus der Steuerung schalten können.Die PhotoMos-Schaltung ermöglicht einen schnellen Betrieb mit geringem Leckstrom. Laut Datenblatt betragen die Schaltzeit 0,23 ms, die Rückfallzeit 0,04 ms und der Leckstrom 1 uA, bei einer Isolation von 1500 VAC. Die Platine ist für 350 V bei 100 mA ausgelegt und arbeitet im Bereich von -25 bis +75 °C.Kompatible Hosts sind die Serien I-7188XB, I-7188XG, I-7188EX, I-7188EG und uPAC-7186EX. Pro µPAC kann nur ein X-Board gesteckt werden. Planen Sie daher vor der Auswahl des X109 die Steckplatzbelegung der Steuerung.AnwendungenSchalten externer Lasten über Steuerungen der Serien I-7188XB, I-7188XG, I-7188EX, I-7188EG und uPAC-7186EXErgänzung bestehender PAC-basierter Steuerungssysteme um isolierte Relaisausgänge

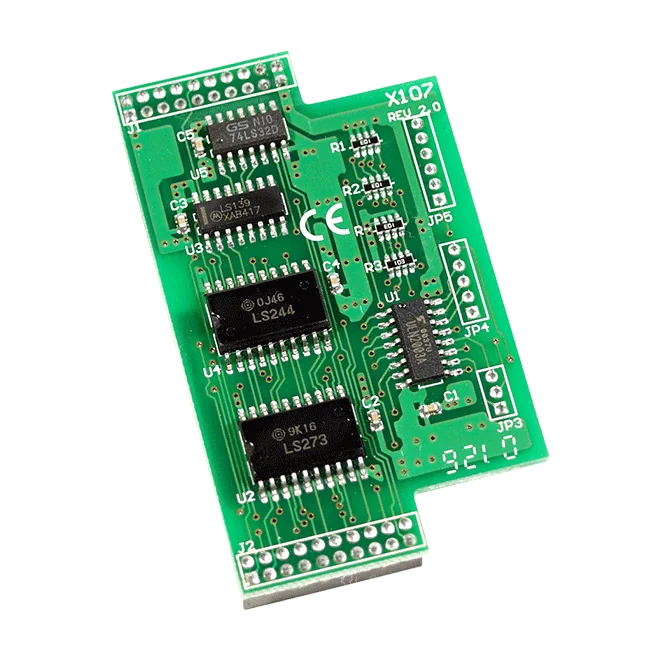

X107 CR erweitert kompatible Controller der Serien I-7188 und uPAC-7186EX um sechs digitale Eingänge und sieben digitale Ausgänge über ein steckbares X-Board. Es eignet sich für Projekte, in denen zusätzliche binäre Signale benötigt werden, ohne den Controller selbst zu ändern.Die digitalen Eingänge erkennen einen EIN-Pegel von 3,5 ~ 30 VDC und einen AUS-Pegel von maximal 1 VDC. Die sieben Ausgänge sind als Open-Collector-Ausgänge vom TTL-Typ ausgeführt, mit einer Lastspannung von bis zu +30 VDC und einem Laststrom von 100 mA pro Kanal. Sowohl die Eingangs- als auch die Ausgangsseite sind nicht galvanisch getrennt.Jeder µPAC akzeptiert nur ein X-Board. Planen Sie die Steckplatzbelegung daher bereits bei der Systemauslegung. Das Modul hat eine Leistungsaufnahme von 0,3 W, Abmessungen von 38 mm x 64 mm und einen Betriebstemperaturbereich von -25 ~ +75 °C.AnwendungenErgänzung binärer Ein- und Ausgänge an kompatiblen Controllern der Serie I-7188Erweiterung der digitalen I/O an Controllern der Serie uPAC-7186EX

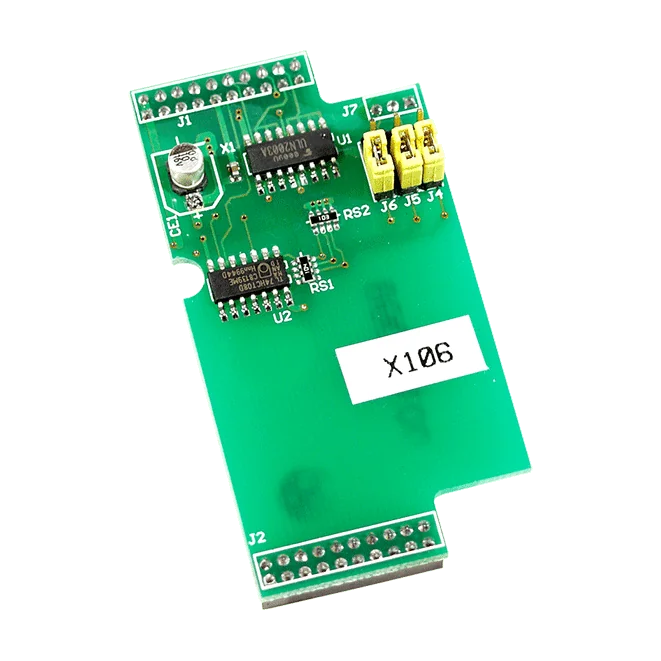

X106 ist ein X-Board, das dem I-7188XC µPAC diskrete I/O hinzufügt. Es bietet drei nicht galvanisch getrennte digitale Eingangskanäle und zwei nicht galvanisch getrennte digitale Ausgangskanäle, sodass eine einzelne Karte sowohl die Erfassung als auch das Schalten auf der Steuerung abdeckt.Ein Jumper legt fest, ob die Kanäle als digitale Eingänge oder Ausgänge arbeiten, sodass sich die Karte an die jeweilige Anwendung anpassen lässt. Digitale Eingänge akzeptieren 3,5 ~ 30 VDC als EIN und lesen AUS bei maximal 1 VDC. Digitale Ausgänge steuern Lasten bis +30 VDC mit 250 mA an.Jedes µPAC akzeptiert nur ein X-Board. Der X106 eignet sich daher am besten für Projekte, in denen der I-7188XC eine kompakte, stromsparende I/O-Erweiterung dieser Baugröße (38 mm x 64 mm, 0,3 W) benötigt, die im Bereich -25 ~ +75 °C betrieben wird.Drei nicht galvanisch getrennte digitale Eingänge mit einem EIN-Pegel von 3,5 ~ 30 VDCZwei nicht galvanisch getrennte digitale Ausgänge, Last bis +30 VDC und 250 mAJumper wählt die Funktion Digitaleingang oder DigitalausgangAusgelegt für das I-7188XC µPAC; ein X-Board pro µPACBetriebstemperatur -25 ~ +75 °C, Lagertemperatur -40 ~ +80 °CAnwendungenHinzufügen digitaler Ein- und Ausgangspunkte zu einem I-7188XC µPAC

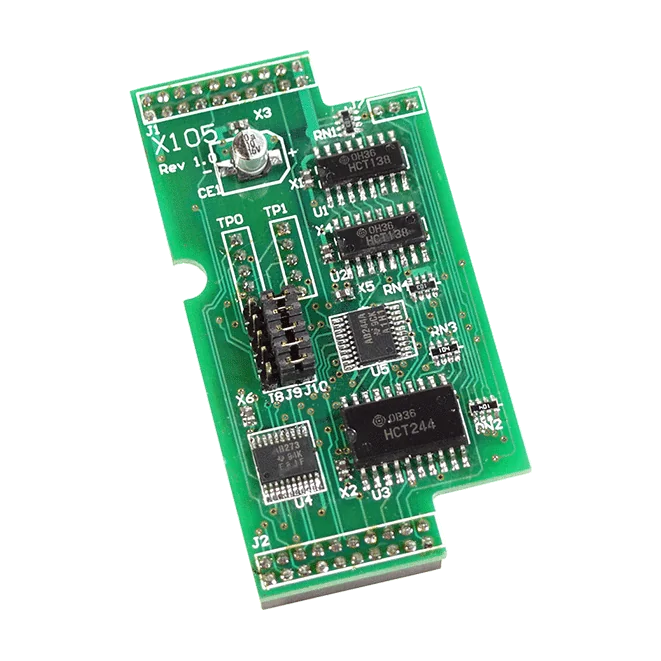

Das X105 ergänzt den I-7188XC um acht programmierbare digitale Kanäle. Jeder Kanal lässt sich als digitaler Eingang oder digitaler Ausgang konfigurieren, sodass eine Platine je nach Anforderung der Anwendung beide Funktionen übernehmen kann.Eingangsseitig erkennen die Kanäle einen EIN-Pegel von 3,5 ~ 30 VDC und einen AUS-Pegel von maximal 1 VDC. Die Ausgänge arbeiten mit TTL-Pegel. Die Kanäle sind nicht galvanisch getrennt, daher eignet sich die Platine für Anwendungen, bei denen an den E/A keine galvanische Trennung erforderlich ist.Jede µPAC nimmt nur eine X-Board-Platine auf, weshalb das X105 eine einfache Möglichkeit ist, dem I-7188XC digitale E/A hinzuzufügen. Die Leistungsaufnahme beträgt 0,3 W, die Abmessungen betragen 38 mm x 64 mm, und der Betriebstemperaturbereich liegt bei -25 ~ +75 °C.AnwendungenHinzufügen digitaler Eingänge oder Ausgänge zu einer I-7188XC-Steuerung

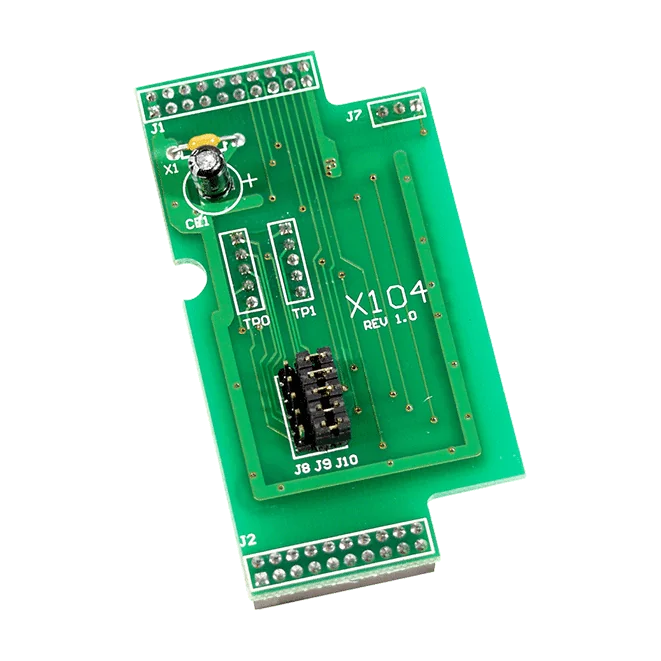

Der X104 ist ein X-Board, das einem I-7188XC-Controller acht nicht isolierte digitale Kanäle hinzufügt. Jeder Kanal lässt sich softwareseitig als digitaler Eingang oder digitaler Ausgang konfigurieren, sodass ein Board an den jeweiligen Signalmix Ihrer Anwendung angepasst werden kann.X-Boards dieser Serie passen auf die Serien I-7188XA, I-7188XB, I-7188XC, I-7188XG, I-7188EG, I-7188EX und uPAC-7186EX. Jeder µPAC nimmt nur ein X-Board auf; planen Sie die E/A-Anzahl pro Controller entsprechend. Der X104 ist für den Einsatz mit dem I-7188XC gelistet.Mit einer Leistungsaufnahme von 0,3 W, einer kompakten Platinengröße von 38 mm x 64 mm und einem Betriebsbereich von -25 ~ +75 °C eignet sich der X104 für kompakte Schaltschränke. Er verfügt über eine WEEE-Zertifizierung.AnwendungenErweiterung eines I-7188XC-basierten Steuerungssystems um digitale Ein- und Ausgänge

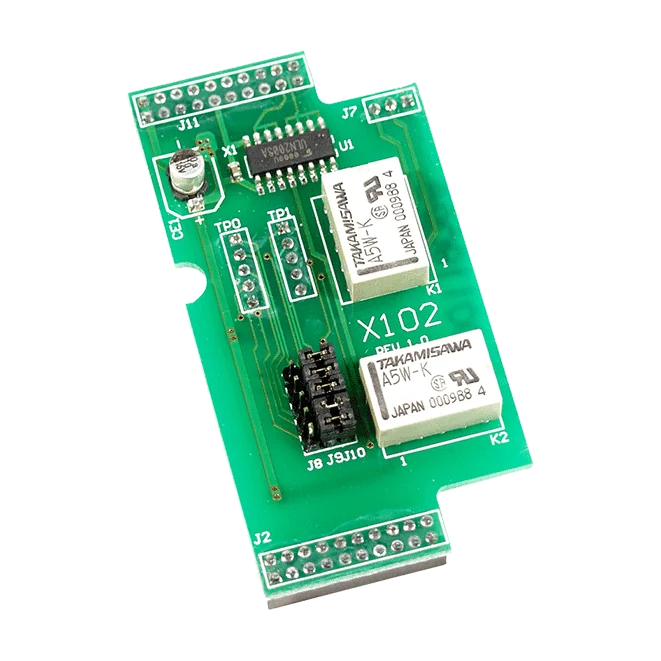

Das X102 erweitert einen I-7188XC-Controller über die X-Board-Schnittstelle um zwei Relaisausgänge. Jeder Kanal ist ein Wechselkontakt (Form C), sodass Anwender externe Lasten direkt von der SPS aus schalten können, ohne zusätzliche Relaishardware einzusetzen.Die Kontakte sind für 220 VDC oder 250 VAC bei 2 A ausgelegt, die Schalt- und Abfallzeiten betragen jeweils 6 ms. Laut Datenblatt liegt die typische elektrische Lebensdauer bei 500.000 Schaltspielen bei 30 VDC/1 A und bei 100.000 Schaltspielen bei 125 VAC/0,5 A, was die Abschätzung der Lebensdauer im Schaltbetrieb erleichtert.Das Board misst 38 mm x 64 mm und ist für einen Betriebstemperaturbereich von -25 ~ +75 °C spezifiziert. Pro Controller kann nur ein X-Board installiert werden, daher sollte der I/O-Mix des Systems vor der Bestellung geplant werden.AnwendungenSchalten externer Lasten über einen I-7188XC-Controller

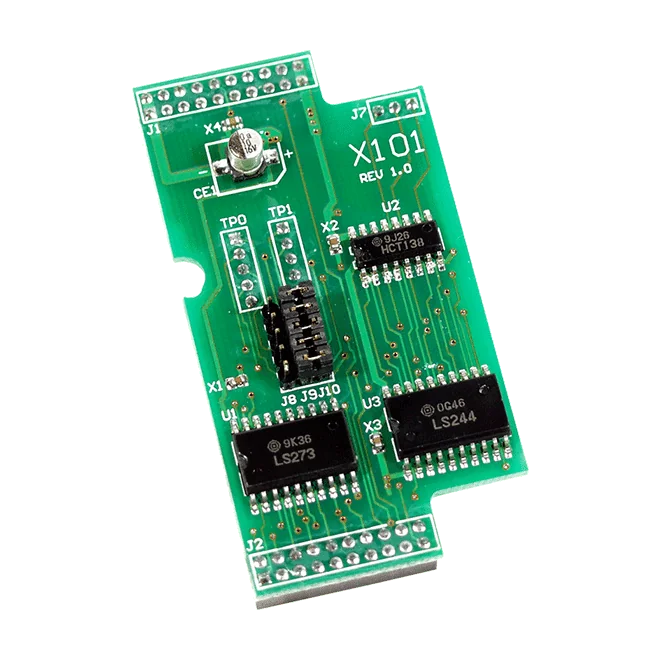

Das X101 ergänzt einen I-7188XC-Controller über die X-Board-Schnittstelle um acht Digitalausgänge mit TTL-Pegel. Die Ausgänge sind nicht isoliert und für einen Laststrom von 64 mA ausgelegt, was sich für das direkte Schalten der Signale eignet, die der Controller ansteuern soll.Jedes µPAC nimmt nur ein X-Board auf. Das X101 ist daher die Möglichkeit, einem einzelnen I-7188XC acht Digitalausgänge hinzuzufügen. Das Modul hat eine Leistungsaufnahme von 0,4 W und Abmessungen von 38 mm x 64 mm.Das X101 ist für einen Betriebsbereich von -25 bis +75 °C ausgelegt, die Lagerung erfolgt von -40 bis +80 °C bei 5 bis 90 % relativer Luftfeuchtigkeit, nicht kondensierend. Es ist mit einer WEEE-Zertifizierung gelistet.AnwendungenErgänzung digitaler Ausgangskanäle an einem I-7188XC-Controller

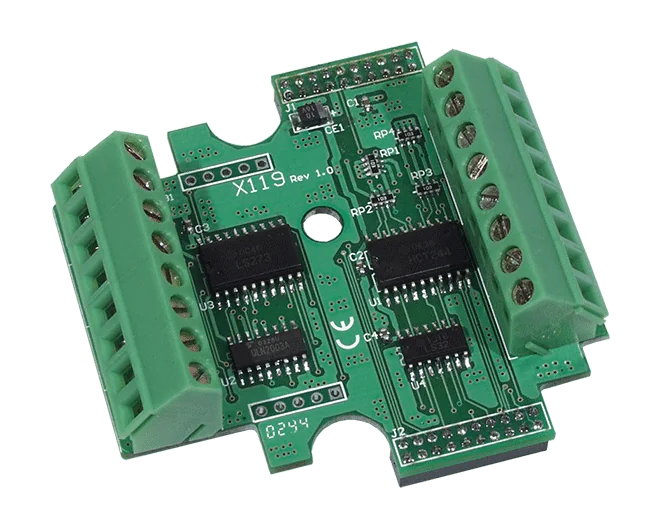

X119 erweitert unterstützte PAC-Steuerungen über ein Steckplatz-X-Board um sieben Digitaleingänge und sieben Digitalausgänge. Beide Kanalgruppen sind nicht galvanisch getrennt, sodass sich die Karte für Ingenieure eignet, die eine unkomplizierte diskrete I/O-Anbindung direkt an der Steuerung benötigen.Die Digitaleingänge erkennen einen EIN-Pegel von 3,5 bis 30 VDC und lesen AUS unterhalb von 1 VDC. Jeder Digitalausgang kann Lasten mit bis zu +30 VDC bei 100 mA schalten. Die Karte nimmt 0,5 W auf und wird ohne Gehäuse geliefert; sie misst 38 mm x 64 mm.Pro µPAC-Einheit kann nur ein X-Board montiert werden. Prüfen Sie vor der Bestellung das Steuerungsmodell, da das X119 für die Steuerungsserien I-7188XB, I-7188XG, I-7188EX, I-7188EG und uPAC-7186EX aufgeführt ist.AnwendungenErgänzung diskreter Digital-I/O an unterstützten uPAC- und I-7188-SteuerungenSchalten und Erfassen von Signalen in kompakten PAC-basierten Automatisierungsknoten
